เครื่องตรวจสอบออตติกอัตโนมัติ PCB

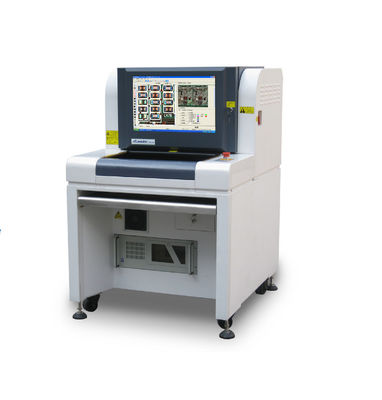

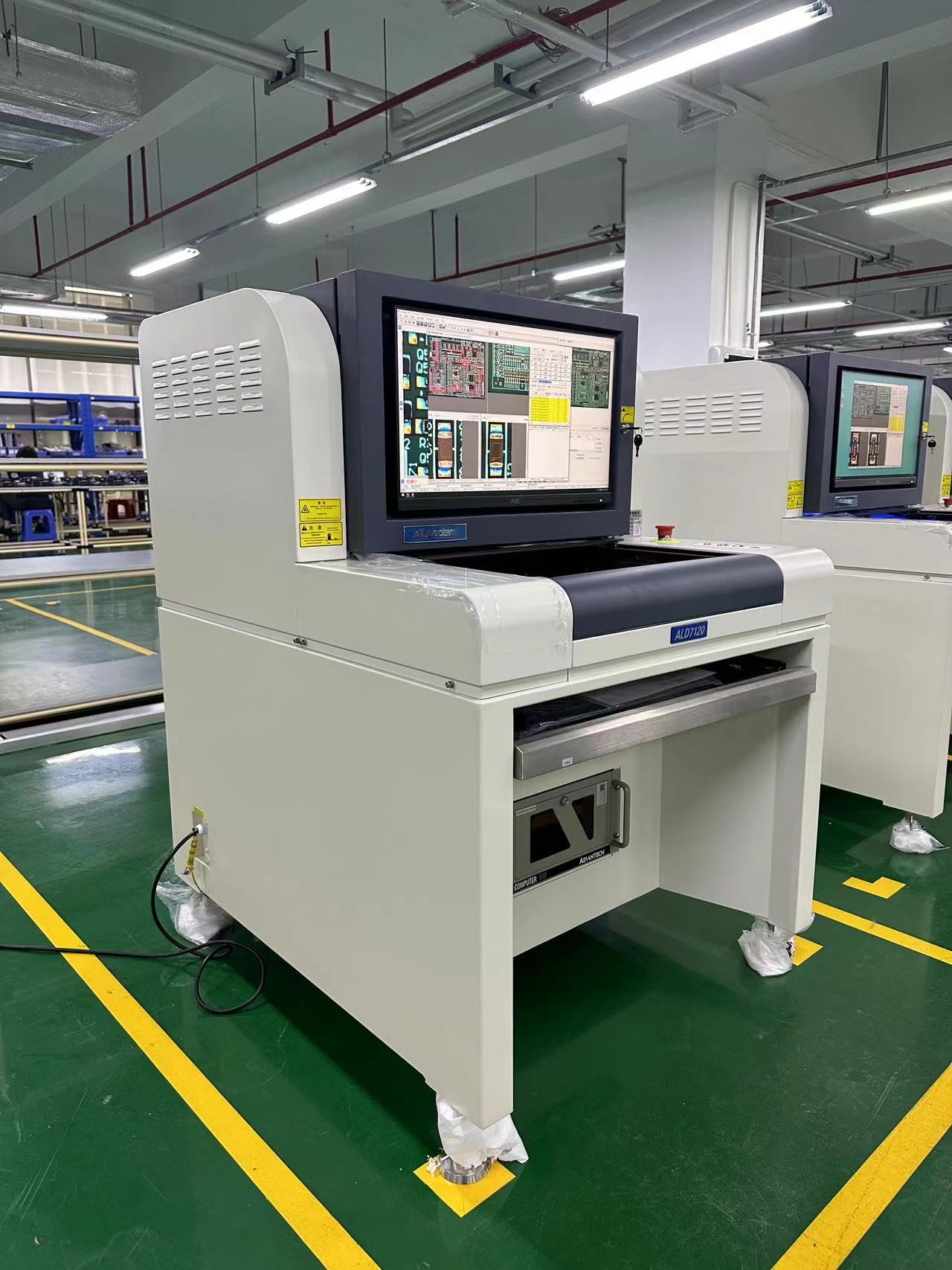

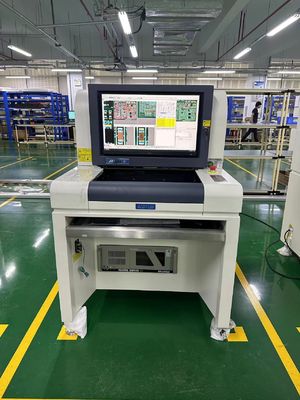

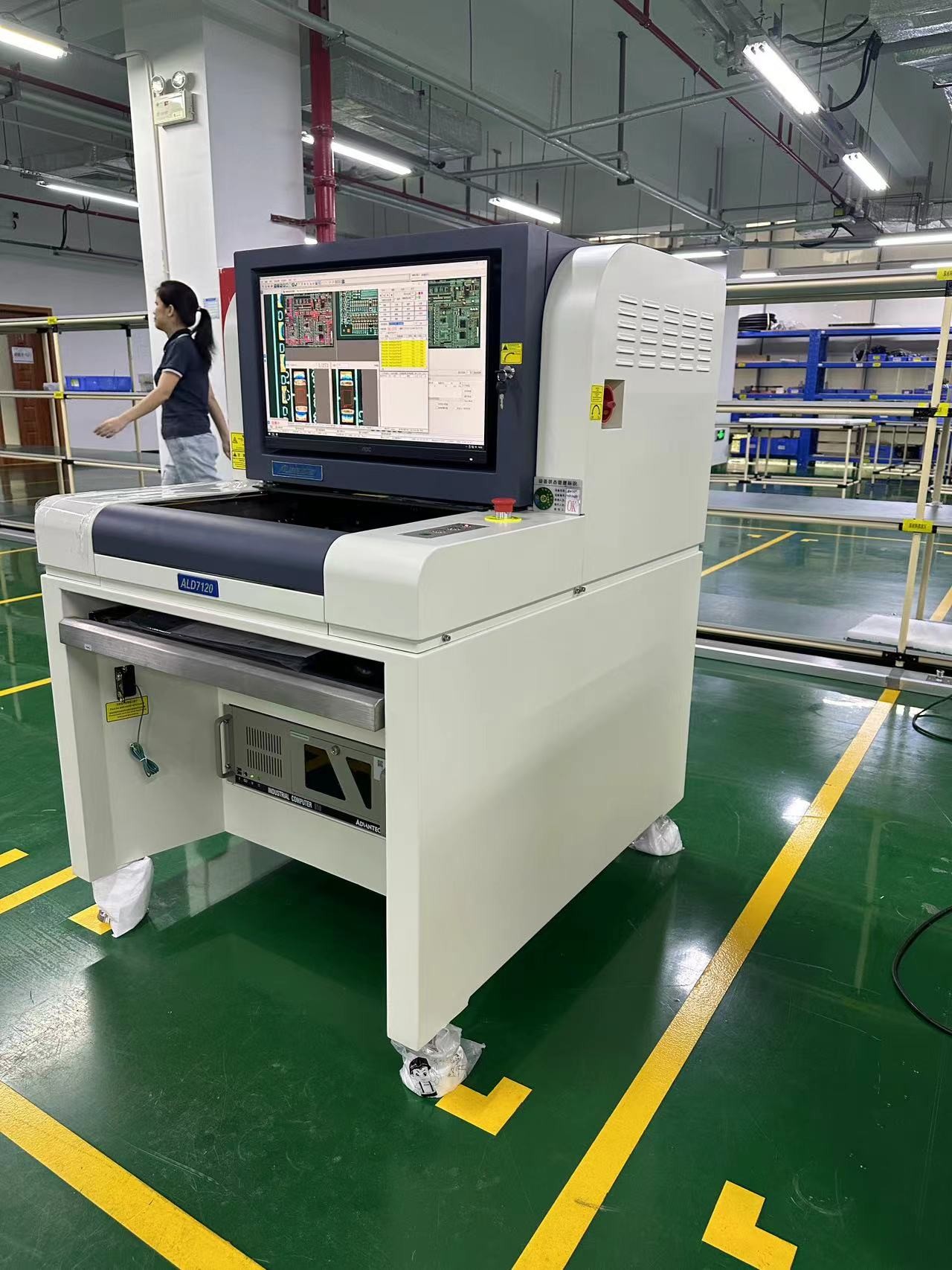

ALeader ALD7120 2D Offline AOI ระบบถูกออกแบบโดยเฉพาะสําหรับร้านค้า SMT ขนาดเล็กและกลาง
ด้วยการใช้งานที่เล็กและเงียบๆ ALD7120 สามารถใช้ได้ทั้งในการผลิตและในสภาพแวดล้อมห้องปฏิบัติการ
ระบบใช้เทคโนโลยี i3D ที่ทันสมัย และพร้อมกับกล้องความเร็วสูงและ
โมดูลแสง
การตั้งค่าแบบมาตรฐานรวมถึง SPC และซอฟต์แวร์ซ่อมแซม ที่ติดตั้งบนระบบ
ALD7120 สามารถใช้ในการตรวจสอบ PCB หลังการไหลกลับ, หลังคลื่น, ส่วนประกอบบนสารติดและอื่นๆ
| รายละเอียดการทํางาน | ALD7120 | ALD7130 | ALD7150 | |||
|
บอร์ดทดสอบ |
หลังการไหลกลับ |
|||||
| วิธีการทดสอบ |
อัลกอริทึมนานาชาติชั้นนําหลายอย่าง เช่น TOC, Histograms, Match, Short, OTHER CREST อัลกอริทึม PIN ปารามิเตอร์ที่กําหนดเอง ตามจุดทดสอบที่แตกต่างกัน |
|||||
|
กล้อง |
กล้องดิจิตอลอุตสาหกรรมที่มีความเร็วสูง |
|||||
|
ความละเอียด / ระยะ / ความเร็ว |
(มาตรฐาน): ((ตัวเลือก): (ตัวเลือก) |
15μm/พิกเซล 10μm/พิกเซล 8μm/พิกเซล |
FOV:36.00mmX30.72mm FOV:24.00mmX20.48mm FOV:19.20 มิลลิเมตรX16.38 มิลลิเมตร |
(ความเร็ว) <200ms/FOV(ความเร็ว) <200ms/FOV (ความเร็ว) < 200 ms/FOV |
||
|
แสง |
ไฟ LED RRGB โคอาเซียลแหวนกระเบื้องสว่างมาก (แสงสี) |
|||||
|
โปรแกรม |
การเขียนโปรแกรมด้วยมือ, Auto frame, CAD input ติดตามห้องสมุดองค์ประกอบโดยอัตโนมัติ |
|||||
|
การควบคุมทางไกล |
การควบคุมทางไกลผ่าน TCP / IP ตรวจสอบ, เริ่มต้นหรือหยุดเครื่องจักร, หรือปรับปรุงขั้นตอนในเวลาใด ๆ |
|||||
| รายการตรวจสอบ |
ลักษณะที่ไม่ดี เช่น การไม่ตรงกัน ไม่เพียงพอ สั้น หายไป สับสน โบลเบอร์ต ติดข้าง อะไหล่ที่ผิดปกติ, อะไหล่ที่เสียหาย, ความขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว |
|||||
|
ลักษณะพิเศษ |
โปรแกรมหลายๆ โปรแกรมทํางานพร้อมกัน (สนับสนุนโปรแกรมเปลี่ยนอัตโนมัติ) |
|||||
|
สรุปผลการใช้งานและการควบคุมโปรแกรม |
สถิติและการวิเคราะห์ของข้อมูลการทดสอบทั้งหมด ตรวจสอบการผลิตและการวิเคราะห์คุณภาพทุกที่ สามารถออกไฟล์ Excel, Txt |
|||||
|
ระบบบาร์โค้ด |
กล้องสามารถอ่านและโอนบาร์โค้ดโดยอัตโนมัติ ((หนึ่งมิติหรือสองมิติ) |
|||||
|
โหมดเซอร์เวอร์ |
ข้อมูลการบริหารจากหลาย AOI ผ่านเซอร์เวอร์ศูนย์ |
|||||
|
ระบบการทํางาน |
Windows 10 | |||||
|
การแสดง/การออก |
LCD |
|||||
| ระบบ | ||||||
|
ขนาด PCB |
50×50mm ((นาที) 430×330mm ((สูงสุด) | 50×50mm ((นาที) 620×460mm ((สูงสุด) | 50 × 50 มม ((นาที) 870 × 650 มม ((สูงสุด) | |||
|
ความหนาของ PCB |
0.3 ถึง 5 มิลลิเมตร | |||||
|
ความสะอาดด้านขอบของระบบแนบ |
TOP:3.5 มิลลิเมตร ด้านล่าง3.5 มม. | |||||
|
น้ําหนัก PCB |
3 กิโลกรัม | |||||
|
ความอดทนต่อ PCB |
< 5 มิลลิเมตรหรือ 2% ของความยาวเส้นตรงของ PCB |
|||||
|
ความสูง PCB |
ด้านบน: 30 มม ด้านล่าง: 80 มม | ด้านบน: 30 มม ด้านล่าง: 120 มม |
ด้านบน: 30 มิลลิเมตร ด้านล่าง:120 มิลลิเมตร |
|||
|
เครื่องขนส่ง |
เครื่องจับอัตโนมัติ การชดเชยอัตโนมัติ เพื่อหลีกเลี่ยงการบิดเบือน |
|||||
|
ความสูงของคอนเวียร์ |
850 ถึง 920 มิลลิเมตร | |||||
|
ทิศทางของคอนเวียร์ |
ซ้าย→ขวา หรือขวา→ซ้าย |
|||||
|
X/Y คนขับ |
สกรูและ AC servo ไดรเวอร์, PCB มั่นคง, กล้องใน XY, ได้รับการอนุมัติ CTQ |
|||||
|
พลังงาน |
AC230V 50/60 ต่ํากว่า 0.5KVA |
|||||
|
อากาศดัน |
อากาศกดไม่ใช้ |
|||||
|
น้ําหนัก |
ประมาณ 290 กิโลกรัม |
ประมาณ 400 กิโลกรัม |
ประมาณ 550KG |
|||
|
ขนาด |
870 × 1070 × 1310 มิลลิเมตร (L × W × H) | 1090 × 1360 × 1390 มิลลิเมตร (L × W × H) | 1340 × 1750 × 1615 มิลลิเมตร (L × W × H) | |||
|
ความชื้น |
10°C 35°C RH 80% (ไม่มีฝน) |
|||||
|
ใบรับรอง |
ตามมาตรฐาน CE |
|||||
ข้อมูลบริษัท
บริษัทเชนเจน ฮอนเรอัล เทคโนโลยี จํากัด เป็นบริษัทเทคโนโลยีสูงระดับชาติ ที่เชี่ยวชาญในด้านการวิจัยและพัฒนา อุปกรณ์ smt การผลิต การขาย บริการให้กับบริษัทอิเล็กทรอนิกส์ 500 อันดับแรกของโลก.เงินทุนจดทะเบียนของบริษัทอยู่ที่ 5 ล้านบาท ตั้งแต่การก่อตั้งบริษัท ฮอนเรอัล ได้ยึดมั่นในการพัฒนาเทคโนโลยีเป็นแกนหลัก คุณภาพเป็นการอยู่รอดการวิจัยและพัฒนาอิสระและการนวัตกรรมอย่างต่อเนื่อง หลังจากความพยายามอย่างต่อเนื่อง มันมีสิทธิบัตรการประดิษฐ์เทคโนโลยีสูงจํานวนหนึ่ง
FAQ
Q: คุณสามารถรับประกันคุณภาพการขายของคุณได้อย่างไร?
ตอบ: เรารับประกันว่า ทุกชุดของเครื่องจักรถูกทดสอบอย่างเข้มงวด ก่อนที่พวกเขาจะนําเสนอให้คุณ, เพื่อให้แน่ใจว่าการทํางานที่ดีที่สุดของสินค้าทั้งหมด.
Q: การฝึกอบรมเป็นอย่างไร?
A: หลังจากซื้อเครื่องจักรของเรา, วิศวกรของคุณสามารถไปยังบริษัทของเราหรือมันง่ายมากที่จะใช้งาน
อุปกรณ์ตามวีดีโอการฝึกอบรมและคู่มือการใช้
Q: ผมอยากถามคุณว่า มันเป็นไปได้ไหม ที่ผมจะใส่โลโก้ของผมบนสินค้า
เราหวังว่าคุณจะรู้ว่าบริษัทของเราสนับสนุนบริการโลโก้ที่กําหนดเองได้อย่างสมบูรณ์แบบ เราทําแบบนี้ นอกจากนี้ มันฟรีมาก แค่บอกความต้องการของคุณ
ถาม: ใช้เครื่องพวกนี้ยากไหม?
ตอบ: ไม่ ไม่ยากเลย สําหรับลูกค้าของเราก่อนหน้านี้มากที่สุด 2 วันก็พอที่จะเรียนรู้การใช้เครื่องจักร
