อัตโนมัติภาพ AOI การตรวจสอบเครื่องจักร อุปกรณ์ปุ่มไฟฟ้าควบคุม

การตรวจสอบ

การใช้อัลกอริทึมหลายแบบแบบสังเคราะห์ เช่น Widm เทคโนโลยีความแตกต่างภาพสี เทคโนโลยีการสกัดสี ความคล้ายคลึง เทคโนโลยีการจัดการสองค่า Ocr / Ocv และอื่น ๆ

กล้อง

5 ล้าน กล้อง Ccd สี: 10um/15um/18um/20um/25um

แหล่งแสง

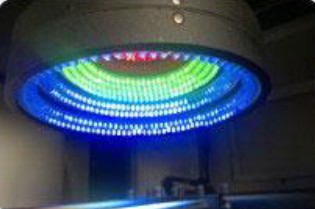

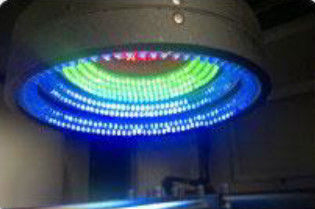

แสงสีสามมิติหลายช่องทรงแหวน เลือก RGB / RGBW / RGBR / RWBR ขึ้นอยู่กับการใช้งาน

ความเร็วในการประมวลภาพ

0201 ส่วนประกอบ

< 10 ms

เวลาต่อภาพ

< 170ms

เนื้อหาการทดสอบ

ความบกพร่องของ Paste Printig

ไม่ตรงกันดี อุดตัน ไม่เพียงพอ เปิดติด

ความบกพร่องของส่วนประกอบ

หายไป, ไม่ตรงกัน, สับสน, หินศพ, บิล์ดบอร์ด, หนาเกิน, ด้านขั้วกลับ, ไม่ถูกต้อง, เสียหาย

ความบกพร่องของเครื่องเชื่อม

อุดม, ไม่เพียงพอ, สับสั้น, คราบ

มาตรการป้องกันสแตตติก

ตู้ไฟฟ้ากันสแตตติก สายมงคลกันสแตตติก

ขนาด PCB

20 มม × 20 มม ถึง 450 มม x 350 มม (สามารถทําขนาดใหญ่ขึ้นตามความต้องการของลูกค้า)

ความหนาของ PCB

0.3 mm ~5.0 mm

ความอดทนต่อ PCB Warp

< 5 มม.

ความสะอาดของส่วนประกอบ

ด้านบน<35 มิลลิเมตร ด้านล่าง<75 มิลลิเมตร

ส่วนพื้นที่ขั้นต่ํา

01005 ชิปและ 0.3 มิลลิเมตร pitch

พลาตฟอร์ม X,Y

คนขับ

AC Serverv

สถานที่ที่แม่นยํา

< 8m

ความเร็วการเคลื่อนไหว

830 mm/SEC (MAX)

ระบบปฏิบัติการ

Windows 7 64 บิต

การควบคุมและการรับรู้

ลักษณะ

Widm, Study Ok Template, Automatically Set Template Imaging, Identify Data And Error มูลค่าจํานวน

การปฏิบัติงาน

การเขียนโปรแกรมกราฟฟิก นําไปพร้อมกับห้องสมุดชิป และได้รับกรอบการตรวจสอบตามรูปแบบชิป ตําแหน่ง Aureate ปรับไมครอน และโปรแกรมง่าย

มาร์ค

หมายเลข

0 2 รางวัลสามารถเลือกได้

การ รู้ จัก ความ เร็ว

0.5s/pcs

คอมพิวเตอร์โฮสต์

CPU:Intel E3, Memory:16GB, Hard Disk:1TB

การแสดง

22 "จอ LED

ขนาดเครื่อง ((L*W*H)

L1120mm × 900mm × 1400 mm

น้ําหนัก

ประมาณ 480 kg

พลัง

AC220v, 10%, เซ้งล์เฟส 5a 50/60hz, การบริโภคพลังงาน 600w
