เครื่องตรวจสอบออฟไลน์ SMT AOI พร้อมกล้องสี CCD หน้าจอ LED ขนาด 22 นิ้ว

ขั้นต่ำ:	1 ชุด
ราคา:	USD 13000-16000 Per Set
บรรจุภัณฑ์มาตรฐาน:	กล่องไม้
ระยะเวลาการจัดส่ง:	15 วันทำงาน
วิธีการชำระเงิน:	L/C,T/T,เวสเทิร์นยูเนี่ยน
ความสามารถในการจัดหา:	100 ชุด / เดือน

ข้อมูลรายละเอียด

รายละเอียดสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

ชื่อแบรนด์

HONREAL

ได้รับการรับรอง

CE ISO

หมายเลขรุ่น

กล้อง:

ความละเอียดของกล้องสี CCD

แหล่งกำเนิดแสง:

โครงสร้างวงแหวนของแหล่งกำเนิดแสง LED RGB

ขนาดพีซีบี:

450 มม x 350 มม

ชิ้นส่วนขั้นต่ำ:

0201 ชิปและ 0.3 มิลลิเมตร pitch

ความเร็วในการเคลื่อนที่:

830 มม./วินาที (สูงสุด)

แสดง:

จอแสดงผลแอลอีดี 22"

เน้น:

เครื่องตรวจสอบ AOI นอกสาย

เครื่องตรวจสอบ AOI หน้าจอ 22"

CCD กล้อง Aoi เครื่อง smt

รายละเอียดสินค้า

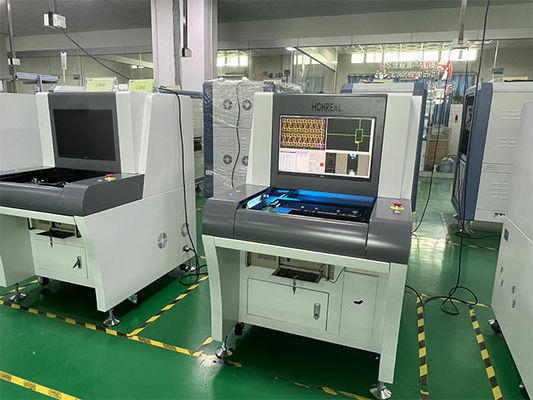

22 "เครื่อง AOI SMT ออฟไลน์พร้อมจอแสดงผล LED และกล้องสี CCD

AOI สามารถใช้ในตำแหน่งต่อไปนี้ในสาย SMT: หลังวาง, ก่อนบัดกรี, หลังบัดกรี, หรือบริเวณคลื่น

อัลกอริทึมและเทคนิคหลายอย่าง:

โครงสร้างใหม่และระบบรักษาความปลอดภัยที่แน่นหนา
การเขียนโปรแกรมและโหมดดีบักที่ง่ายดาย ใช้งานง่าย
ระบุ PCB โดยอัตโนมัติ และระบุโดยอัตโนมัติว่าวางแผงผิดด้าน 180 องศาหรือไม่
การตรวจสอบหลายบอร์ดพร้อมกันและการตรวจสอบสองด้านของบอร์ด (ส่วนประกอบด้านบนและด้านล่าง) ช่วยเพิ่มประสิทธิภาพการตรวจสอบ
ระบบระบุบาร์โค้ดด้วยกล้องอัจฉริยะ (กล้องสามารถระบุบาร์โค้ดแบบมิติเดียวและบาร์โค้ดเมทริกซ์ข้อมูล)
ระบบวิเคราะห์ SPC ระดับมืออาชีพ ตรวจสอบและวิเคราะห์คุณภาพผลิตภัณฑ์แบบเรียลไทม์
ระบบตรวจสอบเครื่องจักรหลายเครื่อง สามารถทราบสภาพของสายการผลิตทั้งหมดได้ดี
การเขียนโปรแกรมและดีบักระยะไกลทำให้ซอฟต์แวร์ใช้งานง่ายและสะดวกยิ่งขึ้น

การกำหนดค่าพารามิเตอร์:

หมวดหมู่

โครงการ

ข้อมูลจำเพาะ

ระบบระบุภาพ

การตรวจสอบ	การใช้อัลกอริทึมหลายอย่างร่วมกัน เช่น Widm, เทคโนโลยีเปรียบเทียบภาพสี, เทคโนโลยีการแยกสี, ความคล้ายคลึง, เทคโนโลยีการจัดการสองค่า, Ocr/Ocv และอื่นๆ
กล้อง	กล้อง CCD สี 5 ล้านพิกเซล: 10um/15um/18um/20um/25um

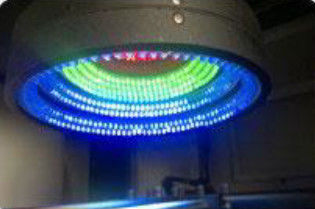

แหล่งกำเนิดแสง	แสงสีหลายช่องแบบสามมิติรูปวงแหวน เลือก RGB/RGBW/RGBR/RWBR ขึ้นอยู่กับการใช้งาน
ความเร็วในการประมวลผลภาพ	ส่วนประกอบ 0201	<10 ms
	เวลาต่อภาพ	<170ms
เนื้อหาการทดสอบ	ข้อบกพร่องในการพิมพ์วาง	วางผิดแนว, ล้น, ไม่เพียงพอ, วางเปิด, คราบสกปรก
	ข้อบกพร่องของส่วนประกอบ	ขาดหาย, วางผิดแนว, เอียง, ตั้งตรง, ตั้งตรง, คว่ำ, ขั้วกลับด้าน, ผิด, เสียหาย
	ข้อบกพร่องของบัดกรี	ล้น, ไม่เพียงพอ, บัดกรีสั้น, คราบสกปรก
มาตรการป้องกันไฟฟ้าสถิต	เต้ารับไฟฟ้าป้องกันไฟฟ้าสถิต, สายรัดป้องกันไฟฟ้าสถิต

ระบบกลไก

ขนาด PCB	20 มม. x 20 มม. ถึง 450 มม. x 350 มม. (สามารถผลิตขนาดใหญ่ขึ้นตามความต้องการของลูกค้า)
ความหนา PCB	0.3 มม. ~ 5.0 มม.
การทนต่อการบิดเบี้ยวของ PCB	<5 มม.
ระยะห่างส่วนประกอบ	ด้านบน<35 มม., ด้านล่าง <75 มม.
ส่วนประกอบที่มีระยะห่างน้อยที่สุด	ชิป 0201 และระยะห่าง 0.3 มม.

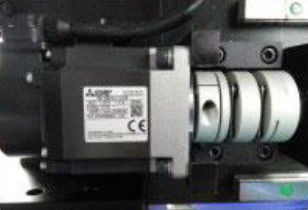

แพลตฟอร์ม X, Y	ไดรเวอร์	AC Server
	ตำแหน่งที่แม่นยำ	<8um
	ความเร็วในการเคลื่อนที่	830 มม./วินาที (สูงสุด)

ระบบซอฟต์แวร์

ระบบปฏิบัติการ	Windows Professional
การควบคุมและการรับรู้	ลักษณะเฉพาะ	Widm, เทมเพลต Study Ok, การสร้างภาพเทมเพลตอัตโนมัติ, การระบุข้อมูลและค่าตัวเลขข้อผิดพลาด
การควบคุมและการรับรู้	การดำเนินงาน	การเขียนโปรแกรมแบบกราฟิก, มาพร้อมกับคลังชิปและรับเฟรมการตรวจสอบตามรูปร่างชิป, ตำแหน่งที่ถูกต้อง, การปรับไมครอน, และการเขียนโปรแกรมที่ง่าย
เครื่องหมาย	หมายเลขเครื่องหมาย	สามารถเลือกได้ 0 – 2 เครื่องหมาย
เครื่องหมาย	ความเร็วในการรับรู้	0.5 วินาที/ชิ้น

ระบบควบคุม

โฮสต์คอมพิวเตอร์	CPU: Intel Dual-Core, หน่วยความจำ: 4GB, ฮาร์ดดิสก์: 500GB
จอแสดงผล	จอแสดงผล LED 22 นิ้ว

พารามิเตอร์อื่นๆ

ขนาดเครื่อง (ยกส)	ย. 1120 มม. x 900 มม. x 1400 มม.
น้ำหนัก	ประมาณ 480 กก.
กำลังไฟ	AC220v, 10%, เฟสเดียว 5a 50/60hz, การใช้พลังงาน 600w

แสดงภาพถ่าย
