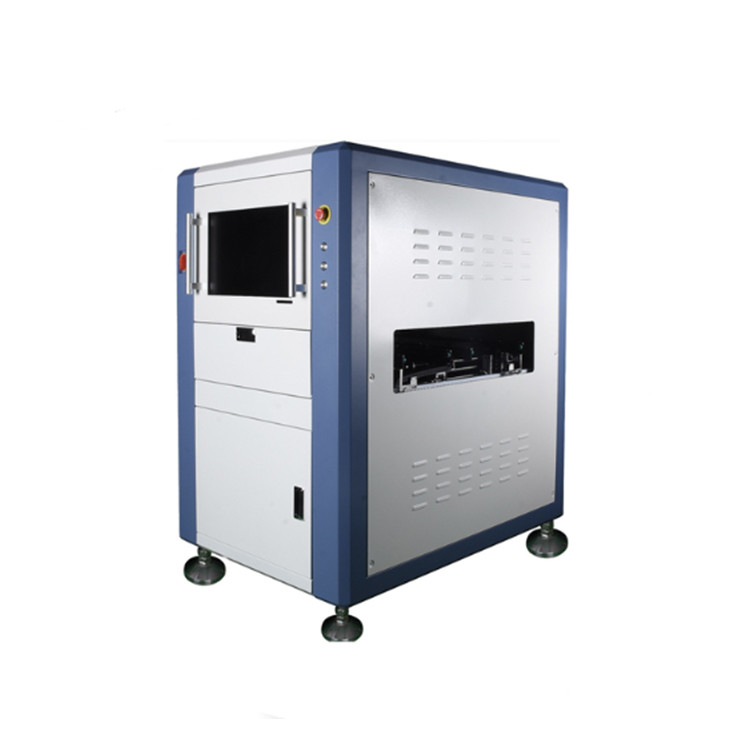

ระบบตรวจสอบ Aoi แบบอัตโนมัติ 2 เลน
คุณลักษณะของเครื่อง:
1เทคโนโลยีการมองเห็นสีเต็มความแม่นยําสูง
2การเขียนโปรแกรมนอกระบบ การแก้ไขความผิดพลาดนอกระบบ
3ปริศนาและ Multi Mark (รวมถึงฟังก์ชัน Bad Mark)
4การตั้งค่าฮาร์ดแวร์ที่มีคุณภาพสูง เครื่องง่ายและมั่นคง
5.ฟังก์ชันซอฟต์แวร์ SPC ที่มีพลังงานมาก การวิเคราะห์คุณภาพในเวลาจริง
6อัลกอริทึมการตรวจจับหลายแบบที่มีอัตราการตรวจจับสูงและอัตราการตรวจสอบบวกเท็จต่ํา
7.การจําแนกบาร์โค้ดและการจําแนกข้อความ OCR โดยกล้อง
8.สามารถใช้ได้หลายตําแหน่งหลังจากการพิมพ์ ภายใต้เตาอบ หลังเตาอบ เป็นต้น
9.โดยใช้ข้อมูล CAD ค้นหาห้องสมุดองค์ประกอบโดยอัตโนมัติ เพื่อทําโปรแกรมอัตโนมัติ
10ระบบควบคุมทางไกลเชื่อมต่อผ่านเครือข่ายสายหรือไร้สาย
รายละเอียด: H820
|
ระบบตรวจสอบ |
การใช้งาน | หลังการพิมพ์แบบสเตนซิล หม้อลื่นก่อน/หลัง การผสมลื่นก่อน/หลัง FPC ฯลฯ | |
|
โปรแกรมโหมด |
การเขียนโปรแกรมด้วยมือ การเขียนโปรแกรมด้วยอัตโนมัติ การนําเข้าข้อมูล CAD การเขียนโปรแกรมอิสระแบบสองสาย | ||
| การพิมพ์แบบสเตนซิล: ไม่มีเครื่องเชื่อม, ไม่เพียงพอหรือมากเกินไป, การเชื่อมไม่ตรงกัน, การเชื่อม, คราบ, รอยกัด เป็นต้น | |||
|
รายการการตรวจสอบ |
ความบกพร่องของส่วนประกอบ: ส่วนประกอบที่หายไปหรือมากเกินไป, การไม่ตรงกัน, ไม่เรียบร้อย, ขอบ, ตรงข้าม การติดตั้ง, องค์ประกอบที่ผิดปกติหรือผิดปกติ เป็นต้น |
||
|
ความบกพร่องในการผสม: การผสมมากเกินไปหรือขาด, การผสมว่าง, การสะพาน, ลูกผสม, IC NG,ทองแดง คราบ เป็นต้น |
|||
|
วิธีการคํานวณ |
การเรียนรู้เครื่องจักร การคํานวณสี การสกัดสี การดําเนินงานในระดับสีเทา ความแตกต่างของภาพ OCV/OCR เป็นต้น | ||
|
รูปแบบการตรวจ |
PCB ครอบคลุมครบ พร้อมระบบและฟังก์ชันการตราสัญลักษณ์ที่ไม่ดี มีกลไกการเคลื่อนไหวและการถ่ายภาพหนึ่งชุด การตรวจสอบอิสระที่แบ่งเวลาสองเส้นทาง สามารถทํางานได้ในโหมดเส้นทางเดียว | ||
|
ฟังก์ชันสถิติ SPC |
บันทึกข้อมูลการทดสอบอย่างเต็มที่และทําการวิเคราะห์ ด้วยความยืดหยุ่นสูงในการตรวจสอบสถานะการผลิตและคุณภาพ | ||
| มุมส่วนประกอบ | หนุนหมุน 0 ~ 359 °, กับระยะมุมขั้นต่ํา 1 ° | ||
| องค์ประกอบขั้นต่ํา | 01005 ชิป, 0.3 pitch IC | ||
|
ระบบแสง |
กล้อง |
กล้องดิจิตอลอุตสาหกรรมความเร็วสูง สีเต็ม 5 ล้านพิกซ์ / 12 ล้านพิกซ์ / 20 ล้านพิกซ์ เป็นตัวเลือก |
|
| ความละเอียดของเลนส์ | 10um/15um/18um/20um/25um สามารถปรับแต่งได้ | ||
|
แหล่งแสง |
แสงสีหลายช่องแบบสเตเรียแบบวงกลม ฐาน RGB/RGBW/RGBR/RWBR ตามความต้องการ แสงแกนด้านบนเป็นตัวเลือก | ||
|
ระบบคอมพิวเตอร์ |
ระบบปฏิบัติการ | วินโดว์ 7, 64 บิต | |
| มอนิเตอร์ | 22 นิ้ว16:10 | ||
| VGA | สร้างในการ์ดกราฟิก (การ์ดกราฟิกที่แยกแยกเป็นตัวเลือก) | ||
| CPU | อินเทล E3 หรือระดับเดียวกัน | ||
| GPU | ไม่จําเป็น | ||
| แรม | 16GB | ||
| HDD | 1TB, (SSD เป็นตัวเลือก) | ||
|
โปรแกรม |
ภาษา | ภาษาจีนและภาษาอังกฤษ | |
| การควบคุมสิทธิการเข้า | การควบคุมอนุญาตการเข้าระบบในระดับ 3 ระดับของผู้บริหาร, โปรแกรมเมอร์ และผู้ประกอบการ | ||
|
ระบบกล |
รูปแบบการเคลื่อนย้ายและการตรวจสอบ |
เส้นทางด้านหน้าและด้านหลังสามารถปรับได้อย่างอิสระ ทั้ง 2 เส้นทางเข้าและออกจากบอร์ดอย่างอิสระและอัตโนมัติ โดยมีทิศทาง L-R / R-L เป็นตัวเลือกมอเตอร์ขั้นตอนขน PCB และปรับความกว้างของสายและมอเตอร์ XY เซอร์โว ทําให้กล้องถ่ายภาพได้ | |
|
การปรับรั้ว |
สายทางนําด้านหน้าและด้านหลังถูกปรับโดยอิสระและอัตโนมัติเพื่อรองรับความกว้างของรถไฟที่แตกต่างกัน | ||
| โหมด PCB ที่คง | เครื่องติดตั้งอัตโนมัติ | ||
|
ขนาด PCB |
50*50mm(Min)
