| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| standard packaging: | กล่องไม้ |
| Delivery period: | 15 วันทำงาน |
| payment method: | แอล/C, T/T, เวสเทิร์นยูเนี่ยน |
| Supply Capacity: | 100 ชุด / เดือน |
ระบบตรวจสอบสายไฟฟ้าออนไลน์แบบอัตโนมัติ
สายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
1.กล้องหนึ่งเคลื่อนไหวในทิศทาง XY และด้านหน้าและด้านหลังสองชุดของสายส่ง PCB ตามลําดับ
2รางสายแรกถูกติดตั้ง และรางสายที่สอง, สามและสี่สามารถปรับ
3.สายการผลิตสายสองสายสําหรับ SMT ต่าง ๆ ((1 สายด่วน / 1, 3 สายด่วน / 1, 4 สายด่วน)
4.เข้ากันได้อย่างเต็มที่กับฟังก์ชันของสายเดียวออนไลน์ AOI 8
รายละเอียด: H820เครื่องตรวจสอบ AOI แบบอัตโนมัติสองเลน
|
ระบบตรวจสอบ |
การใช้งาน | หลังการพิมพ์แบบสเตนซิล หม้อลื่นก่อน/หลัง การผสมลื่นก่อน/หลัง FPC ฯลฯ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
โปรแกรมโหมด |
การเขียนโปรแกรมด้วยมือ การเขียนโปรแกรมด้วยอัตโนมัติ การนําเข้าข้อมูล CAD การเขียนโปรแกรมอิสระแบบสองสาย | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| การพิมพ์แบบสเตนซิล: ไม่มีเครื่องเชื่อม, ไม่เพียงพอหรือมากเกินไป, การเชื่อมไม่ตรงกัน, การเชื่อม, คราบ, รอยกัด เป็นต้น | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
รายการการตรวจสอบ |
ความบกพร่องของส่วนประกอบ: ส่วนประกอบที่หายไปหรือมากเกินไป, การไม่ตรงกัน, ไม่เรียบร้อย, ขอบ, ตรงข้าม การติดตั้ง, องค์ประกอบที่ผิดปกติหรือผิดปกติ เป็นต้น |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ความบกพร่องในการผสม: การผสมมากเกินไปหรือขาด, การผสมว่าง, การสะพาน, ลูกผสม, IC NG,ทองแดง คราบ เป็นต้น |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
วิธีการคํานวณ |
การเรียนรู้เครื่องจักร การคํานวณสี การสกัดสี การดําเนินงานขนาดสีเทา ความแตกต่างของภาพ OCV/OCR ฯลฯ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
รูปแบบการตรวจ |
PCB ครอบคลุมครบ พร้อมระบบและฟังก์ชันการตราสัญลักษณ์ที่ไม่ดี มีกลไกการเคลื่อนไหวและการถ่ายภาพหนึ่งชุด การตรวจสอบอิสระที่แบ่งเวลาสองเส้นทาง สามารถทํางานในโหมดเส้นทางเดียว | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ฟังก์ชันสถิติ SPC |
บันทึกข้อมูลการทดสอบอย่างเต็มที่และทําการวิเคราะห์ ด้วยความยืดหยุ่นสูงในการตรวจสอบสถานะการผลิตและคุณภาพ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| มุมส่วนประกอบ | หนุนหมุน 0 ~ 359 °, กับระยะมุมขั้นต่ํา 1 ° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| องค์ประกอบขั้นต่ํา | 01005 ชิป, 0.3 pitch IC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ระบบแสง |
กล้อง |
กล้องดิจิตอลอุตสาหกรรมความเร็วสูง สีเต็ม 5 ล้านพิกซ์ / 12 ล้านพิกซ์ / 20 ล้านพิกซ์ เป็นตัวเลือก |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ความละเอียดของเลนส์ | 10um/15um/18um/20um/25um สามารถปรับแต่งได้ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
แหล่งแสง |
แสงสีหลายช่องแบบสเตเรียแบบวงกลม ฐาน RGB/RGBW/RGBR/RWBR ตามความต้องการ แสงแกนด้านบนเป็นตัวเลือก | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ระบบคอมพิวเตอร์ |
ระบบทํางาน | วินโดว์ 7, 64 บิต | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| มอนิเตอร์ | 22 นิ้ว16:10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VGA | สร้างในการ์ดกราฟิก (การ์ดกราฟิกที่แยกแยกเป็นตัวเลือก) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPU | อินเทล E3 หรือระดับเดียวกัน | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GPU | ไม่จําเป็น | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| แรม | 16GB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HDD | 1TB, (SSD เป็นตัวเลือก) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
โปรแกรม |
ภาษา | ภาษาจีนและภาษาอังกฤษ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| การควบคุมสิทธิการเข้า | การควบคุมอนุญาตการเข้าระบบในระดับ 3 ระดับของผู้บริหาร, โปรแกรมเมอร์ และผู้ประกอบการ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ระบบกล |
รูปแบบการเคลื่อนย้ายและการตรวจสอบ |
เส้นทางด้านหน้าและด้านหลังสามารถปรับได้อย่างอิสระ ทั้ง 2 เส้นทางเข้าและออกจากบอร์ดอย่างอิสระและอัตโนมัติ โดยมีทิศทาง L-R / R-L เป็นตัวเลือกมอเตอร์ขั้นตอนขน PCB และปรับความกว้างของสายและมอเตอร์ XY เซอร์โว ทําให้กล้องถ่ายภาพได้ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
การปรับรั้ว |
สายทางนําด้านหน้าและด้านหลังถูกปรับโดยอิสระและอัตโนมัติเพื่อรองรับความกว้างของรถไฟที่แตกต่างกัน | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| โหมด PCB ที่คง | เครื่องติดตั้งอัตโนมัติ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ขนาด PCB |
50*50mm(Min)
Recommended Products
ติดต่อตอนนี้
products details

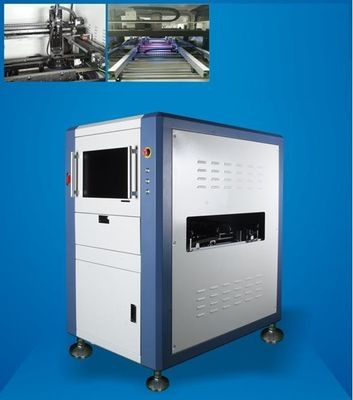

ออนไลน์ Dual Rail อัตโนมัติ ระบบตรวจสอบทางออนไลน์
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
HONREAL
ได้รับการรับรอง
CE ISO
หมายเลขรุ่น
H820
กล้อง:
กล้องดิจิตอลอุตสาหกรรมความเร็วสูง สีเต็ม
ขนาด PCB:
50 × 50 มม. ถึง 460 x 360 มม. (รางคู่)
ปรับความกว้าง:
โดยอัตโนมัติ
ชิ้นส่วนขั้นต่ำ:
ชิป 01005
ตำแหน่งที่แม่นยำ:
< 8 μm
ความเร็วในการเคลื่อนที่:
830 มม./วินาที (สูงสุด)
แสดง:
จอแสดงผล 22"
ขนาดเครื่อง:
L1440 * W1000 * H1620 มม
จำนวนสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
สามารถต่อรองได้
รายละเอียดการบรรจุ:
กล่องไม้
เวลาการส่งมอบ:
15 วันทำงาน
เงื่อนไขการชำระเงิน:
แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต:
100 ชุด / เดือน
เน้น
ระบบตรวจสอบทางแสงอัตโนมัติสองราง,เครื่องDoule Track SMT AOI,เครื่องยนต์ 2 สาย SMT AOIProduct Description
ระบบตรวจสอบสายไฟฟ้าออนไลน์แบบอัตโนมัติ
สายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
1.กล้องหนึ่งเคลื่อนไหวในทิศทาง XY และด้านหน้าและด้านหลังสองชุดของสายส่ง PCB ตามลําดับ
2รางสายแรกถูกติดตั้ง และรางสายที่สอง, สามและสี่สามารถปรับ
3.สายการผลิตสายสองสายสําหรับ SMT ต่าง ๆ ((1 สายด่วน / 1, 3 สายด่วน / 1, 4 สายด่วน)
4.เข้ากันได้อย่างเต็มที่กับฟังก์ชันของสายเดียวออนไลน์ AOI 8
รายละเอียด: H820เครื่องตรวจสอบ AOI แบบอัตโนมัติสองเลน
|
