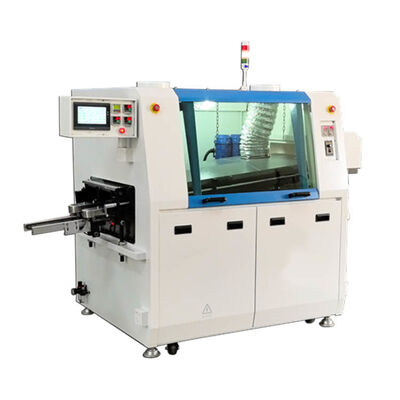

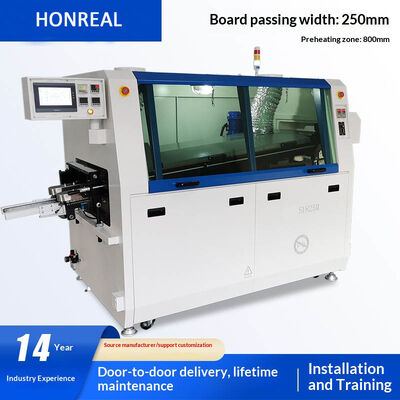

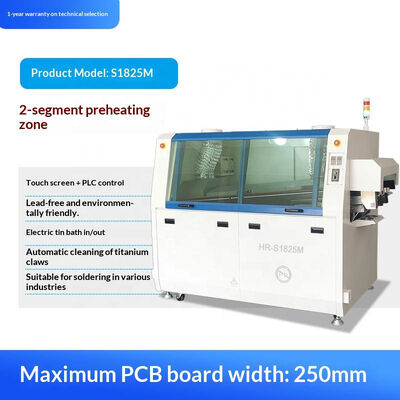

อัตโนมัติ มินิ ผ่านรู ความร้อน PCB เครื่องเชื่อมคลื่น
รายละเอียดเทคนิค
| รุ่น |
เครื่องเชื่อมคลื่นสองแบบไร้หมู HR-S1425M |
| การตั้งค่า |
การควบคุมหน้าจอสัมผัส การทําความร้อนด้วยอากาศร้อน 2 ขั้นตอน จุดสูงของคลื่นคู่ การทํางานของเตาหมึกด้วยมือ การทําความสะอาดของเล็บไทเทเนียมด้วยมือ |
| จํานวนจุดสูงสุด |
2 จุดสูงสุด |
| ความกว้างของแผ่น |
ขนาดสูงสุด 250 มม. |
| ความจุของเตาหมึก |
180 กิโลกรัม |
| ความยาวในการทําความร้อนก่อน |
600 มม. |
| ความสูงสูงสุด |
12 มม. |
| ความยาวของสปินส่วนประกอบ PCB board |
10 มม. |
| ความสูงในการขนส่งแผ่น PCB |
750 ± 20 มม. |
| กําลังเริ่มต้น |
9KW |
| พลังการทํางาน |
2KW |
| พลังงานของเตาหมึก |
6KW |
| พลังการทําความร้อนก่อน |
2KW |
| พลังงานของเครื่องยนต์ |
0.25KW |
| วิธีควบคุม |
หน้าจอสัมผัส |
| ขนาดของเรค |
1400*1200*1500 มม. |
| ขนาดภายนอก |
2200*1200*1600 มม. |
| ความเร็วในการขนส่งแผ่น PCB |
0-1.2m/นาที |
| อุณหภูมิในเขตทําความร้อนก่อน |
อุณหภูมิห้อง 180°C |
| วิธีการทําความร้อน |
อากาศร้อน |
| จํานวนโซนเย็น |
1 |
| วิธีการเย็น |
การเย็นของพัดลมระบายแกน |
| อุณหภูมิเตาหมึก |
อุณหภูมิห้อง 300°C |
| แนวทางการขนส่ง |
ซ้ายไปขวา |
| วิธีควบคุมอุณหภูมิ |
PID+SSR |
| โหมดควบคุมเครื่องจักรทั้งเครื่อง |
มิตซูบิชิ PLC + หน้าจอสัมผัส |
| ความจุ |
ขนาดสูงสุด 5.2L |
| วิธีฉีด |
มอเตอร์ขั้น + ST-6 |
| แหล่งพลังงาน |
ระบบ 5 สาย 3 ขั้นตอน 380V 50Hz |
| การอํานวยอากาศ |
4-7KG/CM2, 12.5L/Min |
| น้ําหนัก |
600 กิโลกรัม |
ความต้องการของบอร์ด PCB
- ขั้นต่ําความสูงของส่วนประกอบบน PCB: 90mm
- ขั้นต่ําความยาวขาขององค์ประกอบแผ่น PCB: 10mm
- ทิศทางของการขนส่งแผ่น PCB: ซ้ายไปขวา
ส่วนประกอบของเครื่องฉีดน้ํา
หัวเป่า:ระบบ ST-6 มีระยะการฉีด 20-65 มิลลิเมตร มุมพัดปัดปรับ ปรับความสูงของพัดปรับจาก 50 ถึง 200 มิลลิเมตร อัตราการไหลสูงสุด 60 มิลลิเมตร/นาที
ระบบทางหายใจ:เครื่องกรอง, วาล์วควบคุม และอุปกรณ์ติดต่อท่อที่นําเข้า
ระบบการเคลื่อนย้ายกระสุนฉีด:มอเตอร์ขั้นด้วย Mitsubishi PLC การควบคุมที่ฉลาดสําหรับการฉีดเฉพาะ
การเคลื่อนไหวของเจ็ท:เครื่องยนต์ขั้นระดับแม่นยํา พร้อมรถเลื่อน
ระบบฟื้นฟูกรองไหลการกรองเครือสายเหล็กดัดเหล็ก โดยใช้ลักษณะของของเหลวเพื่อให้การกรองและการฟื้นฟูของไหลเวียนที่เกินสูงสุด
ส่วนประกอบการทําความร้อนก่อน
โซนการทําความร้อนก่อนที่ขยายระบบทําความร้อนอากาศ 2 ขั้นตอน ความยาวรวม 600 มิลลิเมตร และควบคุมอุณหภูมิอย่างอิสระ
ระบบควบคุมอุณหภูมิ:การควบคุม PID
เครื่องทําความร้อน:ทัวร์บีนอากาศร้อนอุณหภูมิสูงที่มีท่อทําจากเซรามิคอุณหภูมิสูง จากไต้หวัน
โหมดการติดตั้ง:การออกแบบแบบโมดูลแบบตู้สําหรับการบํารุงรักษาและซ่อมแซมที่สะดวก
ส่วนประกอบของเตาหมึก
ระยะอุณหภูมิอุณหภูมิห้อง 300°C
การเคลื่อนไหวของเตาหมึก:การทํางานด้วยมือ
ระยะระหว่างคลื่นแรก/คลื่นที่สอง:20-30 มม.
คลื่นแรกBaozhun shock wave สําหรับส่วนประกอบที่ติดอยู่บนพื้นผิวและส่วนประกอบที่ติดอยู่ด้านสอง
ระเบียงระบายน้ําระดับสูงของคลื่นที่สอง:คลื่นสับสนของบาวซุน
การออกแบบการออกซิเดนต่ํา:เหลือหมึกหมึก ≤2kg/8h, เหลือหมึกไม่หมึก ≤1.5kg/8h (แตกต่างกันตามปริมาณของปริมาณปริมาณปริมาณ)
การทํางานในระบบประหยัด:การควบคุม PLC และสวิตช์ไฟฟ้าเพื่อลดการทิ้งที่ไม่จําเป็น
เครื่องยนต์จุดสูงของคลื่น:การควบคุมความสูงสูงด้วยเครื่องยนต์อุณหภูมิสูง จากบริษัทไต้หวัน TCG
เครื่องทําความร้อน:การออกแบบความยาวนานที่เชี่ยวชาญกับระบบทําความร้อนด้วยอากาศร้อน, ระบบต่อรองภาวะแข็งของไต้หวัน ANV และการทําความร้อนของเหลวหมึก ± 2 °C
ระบบเย็น:การปรับปรุงความหนาว
ระบบส่ง PCB
สายทางนําทาง:รถรางอลูมิเนียมพิเศษความแข็งแกร่งสูง ทนต่อการสกัดสภาพด้วย รถรางสแตนเลสอุณหภูมิสูงและโครงสร้างการชดเชยความร้อน
ความขนานของรางนําทาง:0.5 มม.
ปรับความกว้าง:การปรับความกว้างด้วยมือ
แค้นคลอ:ปริมาตรฐานหมึกไทเทเนียมข้อมือกระดูกคู่ ≤2.5mm
ระยะความเร็วการส่ง:หน่วยขั้นต่ํา: 1 มิลลิเมตร/นาที ระยะ: 0-2200 มิลลิเมตร/นาที
การเบี่ยงเบนความเร็วการส่งการควบคุมแบบปิดวงจรทางอิเล็กทรอนิกส์ ภายใน 0-10 mm/min
เครื่องยืดโซ่:ความยืดหยุ่นของสเตนเล็ตที่ปรับได้
เครื่องขนส่ง:มอเตอร์ไต้หวัน TCG 90W พร้อมการป้องกันเครื่องจํากัดความอ้วน
โครงสร้างเครื่อง
โครงสร้างร่างกาย:รามอากาศยานแบบเรียบง่าย มีการออกแบบที่เรียบง่ายและทนทาน
โครงสร้างประตูหน้าและหลัง:โครงสร้างปิดเต็มที่ที่มีพื้นที่รักษาสูงสุด
ผลประกอบการควบคุมไฟฟ้า
วิธีควบคุม:มิตซูบิชิ PLC + หน้าจอสัมผัส
อินเตอร์เฟซควบคุม:การทํางานง่ายและเข้าใจง่าย ด้วยผลงานที่มั่นคง
ระเบิดผิดปกติ:ระเบิดอุณหภูมิสูงหรือต่ํา
การป้องกันการควบคุมอุณหภูมิ:หยุดการทําความร้อนเมื่อเกิดความล้มเหลวของเตาอบทําความร้อนก่อนหรือเตาผสม
อุปกรณ์เสริม แบรนด์และโมเดล
| ชื่อของเครื่องมือ |
ยี่ห้อและรุ่น |
| PLC, หน้าจอสัมผัส |
มิตซุบิชิ ควบคุมจอ |
| มอเตอร์ขนส่ง กล่องเกียร์ |
ไต้หวัน TCG เซ็นโฟส 90W กล่องฟัน: 1:120K |
| ทิตาเนียมคลา |
สายคานสองคานสแตนเลสไททานิਅਮพิเศษ ความหนา 1.5 มิลลิเมตร |
| มอเตอร์เตาหมึก |
ไต้หวัน TCG 3-Phase 4-pole ทนต่ออุณหภูมิสูง 0.25KW |
| รีเล่ยเสริม |
OMRON MY2, MY4 |
| เครื่องแปลงความถี่ |
Yatai 0.4KW |
| หลอดการทําความร้อน |
นิทรรศการไต้หวัน นําเข้าสายไนเคิล-โครเมียม |
| สวิตช์ไฟฟ้าแสง |
24V NPN สวิตเซอร์แลนด์เจย์ |
| รีเล่ย์สภาพแข็ง |
Zuoyi 40A |
| เครื่องปรับอากาศ |
ชินท์ |
| เครื่องติดต่อ AC |
ชินท์ |
| เทอร์โมคอปเปอร์ |
ไต้หวัน Panta ประเภทอุปกรณ์ประกอบความละเอียด K |
| ปุ่มเริ่มต้น |
ชไนเดอร์ |
| หัวเป่า |
ST-6 |
ระบบบริการ
ระยะเวลาความรับผิดชอบต่อความบกพร่อง:อุปกรณ์เสริมทั้งหมดมีประกันฟรี 1 ปี (ยกเว้นปัจจัยมนุษย์)
ไม่รับประกัน:ค่าเลี้ยงตลอดชีวิตพร้อมบริการเงิน (ค่าแรงงานและค่าวัสดุเท่านั้น)
ความต้องการสภาพแวดล้อมการทํางาน
- โรงงานอากาศและแห้ง ที่มีพื้นเรียบ
- อุณหภูมิบริเวณ: 5-45°C
- พลังงานไฟฟ้าที่มั่นคงและติดต่อกับพื้นดินได้ดี ด้วยกระแสไฟฟ้าระดับ
ก่อนเปิดไฟ:ตรวจสอบระดับพลังงาน การติดพื้นที่ที่เหมาะสม และการเชื่อมต่อไฟฟ้าที่ปลอดภัย
เกี่ยวกับ บริษัท เฉินเจน ฮอนเรอัล เทคโนโลยี จํากัด
บริษัทเทคโนโลยีสูงระดับชาติ ที่เชี่ยวชาญในด้าน R & D, การผลิตและการขายอุปกรณ์ SMT บริการให้กับบริษัทอิเล็กทรอนิกส์ 500 อันดับแรกในโลก ด้วยทุนจดทะเบียน 5 ล้านทีมงานเทคนิคที่มีประสบการณ์ของเราเน้นการนวัตกรรม เพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย.
คํา ถาม ที่ ถาม บ่อย
Q: คุณสามารถรับประกันคุณภาพการขายของคุณได้อย่างไร?
ตอบ: เรารับประกันการทดสอบอย่างเข้มงวดของเครื่องจักรทุกชิ้น ก่อนการจัดส่ง เพื่อให้แน่ใจว่าการทํางานที่ดีเยี่ยม
ถาม: การฝึกอบรมเป็นอย่างไร?
ตอบ: วิศวกรสามารถฝึกอบรมในสถานที่ของเรา หรือเรียนรู้ได้ง่าย ๆ ผ่านวิดีโอการฝึกอบรมและคู่มือผู้ใช้ที่นํามาพร้อมกับเครื่อง
Q: ผมสามารถมีโลโก้ของผมบนสินค้าได้หรือไม่?
A: เราสนับสนุนบริการโลโก้ที่กําหนดเองฟรี - เพียงแค่ให้ความต้องการของคุณ
ถาม: ใช้เครื่องพวกนี้ยากไหม?
ตอบ: ไม่ครับ ลูกค้าส่วนใหญ่เรียนรู้การใช้งานภายใน 2 วัน
