| ขั้นต่ำ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 15 วันทำการ |
| วิธีการชำระเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 100 ชุด / เดือน |

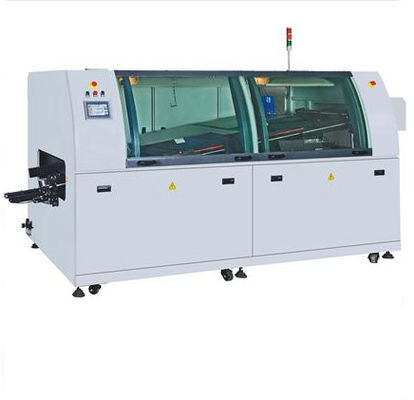

เครื่องบัดกรีแบบคลื่นไร้สารตะกั่ว HR-300 LF
มาตรฐาน: ควบคุมด้วยหน้าจอสัมผัส; ตัวเลือก: ควบคุมด้วยคอมพิวเตอร์
¤ เหมาะสำหรับผลิตภัณฑ์ที่มีความหนาแน่นของส่วนประกอบต่ำ/ความต้องการปริมาณงานสูง
¤ หัวฉีดพ่นฟลักซ์ขับเคลื่อนด้วยมอเตอร์แบบขวาง
¤ หัวฉีดพ่นของญี่ปุ่นที่มีขนาดโมเลกุลละเอียด
¤ เครื่องทำความร้อนล่วงหน้า 2 เครื่อง; ลมอุ่น + อินฟราเรด
¤ โครงสร้างเครื่องทำความร้อนล่วงหน้าแบบโมดูลาร์ สะดวกต่อการบำรุงรักษา
¤ ควบคุมแบบวงปิด PLC+PID ยี่ห้อ
¤ ตัวเลือกหม้อบัดกรี SUS 316L/ TA1 ไทเทเนียม
¤ หม้อบัดกรีปรับขึ้น/ลง และหมุนเข้า/ออกด้วยมือ
¤ มีนิ้วบัดกรีหลายประเภทให้เลือก
¤ ปรับความเอียงได้ 4-7 องศา
¤ เครื่องทำความสะอาดนิ้วอัตโนมัติ
¤ การระบายความร้อนด้วยอากาศธรรมชาติแบบ Crossflow
¤ มาตรฐาน: ควบคุมด้วยหน้าจอสัมผัส; ตัวเลือก: ควบคุมด้วยคอมพิวเตอร์
| รุ่น | HR-300LF | HR-300LF หน้าจอสัมผัส |
| ขนาดเครื่อง | ยาว 3750 x กว้าง 1350 x สูง 1550 มม. | ยาว 3750 x กว้าง 1350 x สูง 1550 มม. |
| น้ำหนัก | 800 กก. | |
| สี | สีเทาคอมพิวเตอร์ | |
| ทั่วไป | ||
| การควบคุมหลัก | ควบคุมด้วยคอมพิวเตอร์+PLC | ควบคุมด้วยแผงสัมผัส |
| เครื่องทำความร้อนล่วงหน้า | 2 | |
| โซนทำความเย็น | 1 | |
| ความชันของการลดอุณหภูมิ | ระบายความร้อนด้วยอากาศธรรมชาติ: 3-4 องศาเซลเซียส/วินาที | |
| ความต้องการการระบายอากาศ | ≥3 ลบ.ม./วินาที x 2 | |
| ความต้องการอากาศอัด | >4 กก./ตร.ซม. | |
| ความต้องการพลังงาน | 3 เฟส 5 สาย 380VAC 50/60 Hz | |
| การใช้พลังงานเริ่มต้น | ≤20 กิโลวัตต์ | |
| การใช้พลังงานคงที่ | ≤7 กิโลวัตต์ | |
| เวลาเร่งอุณหภูมิ |
ทำความร้อนล่วงหน้า: ประมาณ 15 นาที หม้อบัดกรี: ประมาณ 90 นาที |
|
| จุดตั้งอุณหภูมิ |
ทำความร้อนล่วงหน้า: อุณหภูมิห้อง - 200 องศาเซลเซียส หม้อบัดกรี: อุณหภูมิห้อง - 300 องศาเซลเซียส |
|
| การควบคุมอุณหภูมิ | ควบคุมแบบวงปิด PID | |
| ความแม่นยำของอุณหภูมิ | ±1 องศาเซลเซียส | |
| ความเบี่ยงเบนของอุณหภูมิ | ±2 องศาเซลเซียส | |
| การไหลของลมอุ่น | ประมาณ 50 CFM | |
| ความกว้างในการทำงาน | 50-300 มม. | |
| ความสูงในการทำงาน | 750 มม. ± 30 มม. | |
| ความเร็วสายพานลำเลียง | 0-1800 มม./นาที | |
| ระยะห่างชิ้นงาน |
อ้างอิงตามร่องนิ้ว; ด้านบน ≥100 มม.; ด้านล่าง ≥15 มม. |
|
| ฟลักซ์ | ||
| หัวฉีดพ่นแบบขวาง | ขับเคลื่อนด้วยกระบอกสูบ SMC นิวเมติก | |
| ขนาดโมเลกุล | 20-40 ไมครอน | |
| เส้นผ่านศูนย์กลางหัวฉีดฟลักซ์ | 1.3 มม. | |
| ความจุฟลักซ์ | 20 ลิตร | |
| หม้อบัดกรี | ||
| ความจุหม้อ | 300 กก. | |
| วัสดุหม้อ |
สแตนเลส 316L (ตัวเลือก: ไทเทเนียม TA1) |
|
| การกระจัดของคลื่น | ระหว่างชิปและแลมบ์ดา 36 มม. | |
| ปริมาณตะกรัน | 0.19-0.21 กก./ชม. | |
รายละเอียด:
ระบบทำความร้อนล่วงหน้า:
1. เครื่องทำความร้อนล่วงหน้าเป็นกล่องทำความร้อนที่ประกอบด้วยสแตนเลส องค์ประกอบความร้อนถูกจัดเรียงภายในกล่อง และเซ็นเซอร์จะถูกวางไว้ที่เพดานของกล่องเพื่อตรวจจับอุณหภูมิอย่างแม่นยำ
2. เครื่องทำความร้อนล่วงหน้าดังกล่าวมีไว้เพื่อทำความร้อน PCB ที่เคลือบด้วยโรซินอย่างรวดเร็ว และกระตุ้นฟลักซ์เพื่อขจัดสิ่งปนเปื้อน (ชั้นออกซิไดซ์ คราบน้ำมัน และอื่นๆ) บนรอยต่อ พื้นผิวโลหะ และขาของส่วนประกอบ ดังนั้นจึงทำให้ฟลักซ์ทำงานได้อย่างเต็มที่ กระบวนการนี้ยังช่วยระเหยความชื้นใดๆ ที่อยู่ในฟลักซ์ ขจัดตัวทำละลายที่ระเหยง่าย และลดฟองอากาศระหว่างการบัดกรี ยิ่งไปกว่านั้น ยังสามารถเพิ่มอุณหภูมิของทั้ง PCB และส่วนประกอบเพื่อป้องกันการเสียรูปของ PCB เนื่องจากการเพิ่มขึ้นของอุณหภูมิอย่างกะทันหันระหว่างการบัดกรี และป้องกันส่วนประกอบจากความเสียหายเนื่องจากการเพิ่มขึ้นของอุณหภูมิที่เร็วเกินไป
การบำรุงรักษาประจำวัน:
(1) ตรวจสอบเป็นประจำว่าแรงดันแหล่งจ่ายไฟปกติหรือไม่ แรงดันไฟฟ้าที่สูงเกินไปอาจทำให้องค์ประกอบความร้อนไหม้ได้
(2) หากอุณหภูมิของเครื่องทำความร้อนล่วงหน้าสูงเกินไปเนื่องจากความผิดปกติใดๆ ระบบควบคุมจะตัดแหล่งจ่ายไฟของเครื่องทำความร้อนล่วงหน้าโดยอัตโนมัติ และจะมีการแจ้งเตือนเพื่อปกป้องตัวควบคุมอุณหภูมิและองค์ประกอบความร้อนของเรา หากอุณหภูมิที่แสดงในเทอร์โมมิเตอร์ผันผวนมากเกินไปและไม่สามารถถึงระดับที่เสถียรได้ เหตุผลอาจเป็นเพราะขีดจำกัดการเตือนถูกตั้งไว้เล็กเกินไป (และควรตั้งค่าใหม่ให้มีค่ามากขึ้นตามลำดับ) หรือสวิตช์แบบไม่สัมผัสเสีย
ถาม: คุณจะรับประกันคุณภาพการขายของคุณได้อย่างไร?
ตอบ: เรารับประกันว่าเครื่องทุกชุดจะได้รับการทดสอบอย่างเข้มงวดก่อนที่จะส่งมอบให้กับคุณ เพื่อให้มั่นใจในประสิทธิภาพที่ยอดเยี่ยมของผลิตภัณฑ์ทั้งหมด
ถาม: การฝึกอบรมเป็นอย่างไร?
ตอบ: หลังจากซื้อเครื่องของเรา วิศวกรของคุณสามารถไปที่บริษัทของเรา หรือใช้งานได้ง่ายมาก
เครื่องตามวิดีโอการฝึกอบรมและคู่มือผู้ใช้ คู่มือผู้ใช้จะมาพร้อมกับเครื่อง
ถาม: ฉันต้องการถามคุณว่าสามารถใส่โลโก้ของฉันบนผลิตภัณฑ์ได้หรือไม่
เราหวังว่าคุณจะทราบว่าบริษัทของเราสนับสนุนบริการโลโก้ที่ปรับแต่งได้อย่างสมบูรณ์แบบ เราทำเช่นนั้น นอกจากนี้ยังฟรีทั้งหมด ดังนั้นเพียงแค่บอกความต้องการของคุณ
ถาม: เครื่องเหล่านี้ใช้งานยากหรือไม่?
ตอบ: ไม่ยากเลย สำหรับลูกค้าของเราก่อนหน้านี้ ใช้เวลาไม่เกิน 2 วันก็เพียงพอที่จะเรียนรู้วิธีใช้งานเครื่อง
วิดีโอ
วิดีโอ
วิดีโอ
|
|
