เครื่องเชื่อมคลื่นอัตโนมัติ อุปกรณ์เชื่อมอัตโนมัติสองฮอก
เครื่องเชื่อมคลื่น PCB HR-300E:
● การ ออกแบบ รูป แบบ ที่ มี ความ สะดวก สะดวก, ประตู เลื่อน กระจก กว้าง, ดู และ ดูแล ได้ ง่าย; สี สะดวก สะดวก, แนวคิด การ ออกแบบ เน้น คน.
● หน้าจอสัมผัส ใช้งานง่าย
● กระแส ละเอียด ถูก atomized โดย ปืน สเปรย์ นําเข้า, และ รูปแบบ reciprocating เป็น มอเตอร์ stepper. ความเร็วคงที่, atomization เป็นเรียบร้อยและตําแหน่งเป็นแม่นยํา.
● ระบบติดตามสเปรย์อัตโนมัติ พื้นที่สเปรย์และเวลาปรับปรับอัตโนมัติกับขนาดของ PCB และมีฟังก์ชันของปืนสเปรย์ทําความสะอาดอัตโนมัติ
● เครื่องทําความร้อนล่วงหน้าใช้การออกแบบแบบโมดูลการทําความร้อนที่อิสระ, มีพื้นที่ทําความร้อนล่วงหน้าที่เพียงพอ, การชําระค่าชําระความร้อนที่มีประสิทธิภาพและการทําความร้อนล่วงหน้าที่เพียงพอและเท่าเทียมกัน
● ระบบเตาหมึกใช้โหมดการทําความร้อนภายนอก, การออกแบบคลื่นใกล้เคียง, มุมของจุ้ยปรับ, และแบบการทํางานแบบมาตรฐานและประหยัดพลังงานเป็นตัวเลือกและสามารถรวบรวมอัตโนมัติทําความสะอาดง่าย
● เตาเผาหมึก เป็นเครื่องป้องกันสิ่งแวดล้อม ประหยัดพลังงาน ประสิทธิภาพสูง และอุณหภูมิคงที่
● เครื่องปรับคลื่นใช้เทคโนโลยีควบคุมการแปลงความถี่ การควบคุมที่อิสระสูง การทํางานง่าย และการแสดงภาพดิจิตอล
● สามารถตั้งวันและเวลาได้ตามความต้องการในการทํางานสําหรับการเริ่มต้นและปิดอัตโนมัติ
● มีฟังก์ชันการนับ PCB อัตโนมัติ สะดวกสําหรับการจัดการการผลิต
● มีระบบเตือนเสียงและแสง, ระบบเตือนข้อความ และระบบหยุดฉุกเฉิน
● ระบบควบคุม PLC และจอสัมผัส
● กระปุก เซลด์ ทํา จาก วัสดุ ไททานิਅਮ ที่ สามารถ เซลด์ ได้ เต็ม ที่ โดย ไม่ มี ทั่ว ไป
● ลูกค้าสามารถเลือก "L" นิ้วสําหรับ pallet หรือนิ้ว hook สองสําหรับ pcb
| HR-300E - รายละเอียด | |
| รุ่น | HR-300E |
| ความกว้าง PCB | 50-400MM |
| ความจุของกระปุกผสม | 250 กก. |
| พลังการทํางาน / พลังงานทั่วไป | 9-10KW/18KW |
| ขนาด | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| น้ําหนักสะสม | 800 กิโลกรัม |
| ระบบควบคุม | หน้าจอสัมผัส + PLC |
| มอเตอร์ขนส่ง | 3Ph 220V,90W |
| ความเร็วของคอนเวียร์ | 200MM-1800MM/นาที |
| ความจุ | 6.5 ลิตร |
| ความจุของแอลกอฮอล์ | 4.5 ลิตร |
| ทิศทางของ PCB Conveyor | ซ้ายไปขวา |
| วิธีฉีด | เครื่องขับเคลื่อนมอเตอร์ขั้นตอน รถรางเส้นตรงและเครื่องฉีดเคลื่อนที่สไลเดอร์ |
| เครื่องฉีด | ญี่ปุ่น ST-6 |
| โซนทําความร้อนก่อน | 1 พื้นที่ทําความร้อนก่อนด้านล่าง |
| พลังการทําความร้อนก่อน | 7.5kw/โซน |
| วัสดุของกระปุกผสม | เต็ม Ti |
| เครื่องทําความร้อนกระถางเหล็ก | เหล็กเหล็ก |
| พลังงานทําความร้อน | 1.2KW*7PCS |
| จํานวนคลื่น | คลื่นคู่ |
| ประเภทคลื่น | ความวุ่นวายคลื่นแรก และคลื่นแลมบดา 2 |
| เวลาละลาย | 60 นาที |
| สายลดกระป๋องยกขึ้น&ลดลง | คู่มือ |
| หม้อลวดเข้าและออก | เครื่องยนต์ |
| ปั๊มล้างนิ้วมือ | 1PH 220V 10W |
| แบบนิ้วมือ | โฮกสองตัว |
| วัสดุนิ้ว | Ti |
| มุมผสม | 5-7° |
| การอํานวยอากาศ | 3-5BAR |
| พลังงานไฟฟ้า | 3PH 380V 50HZ |

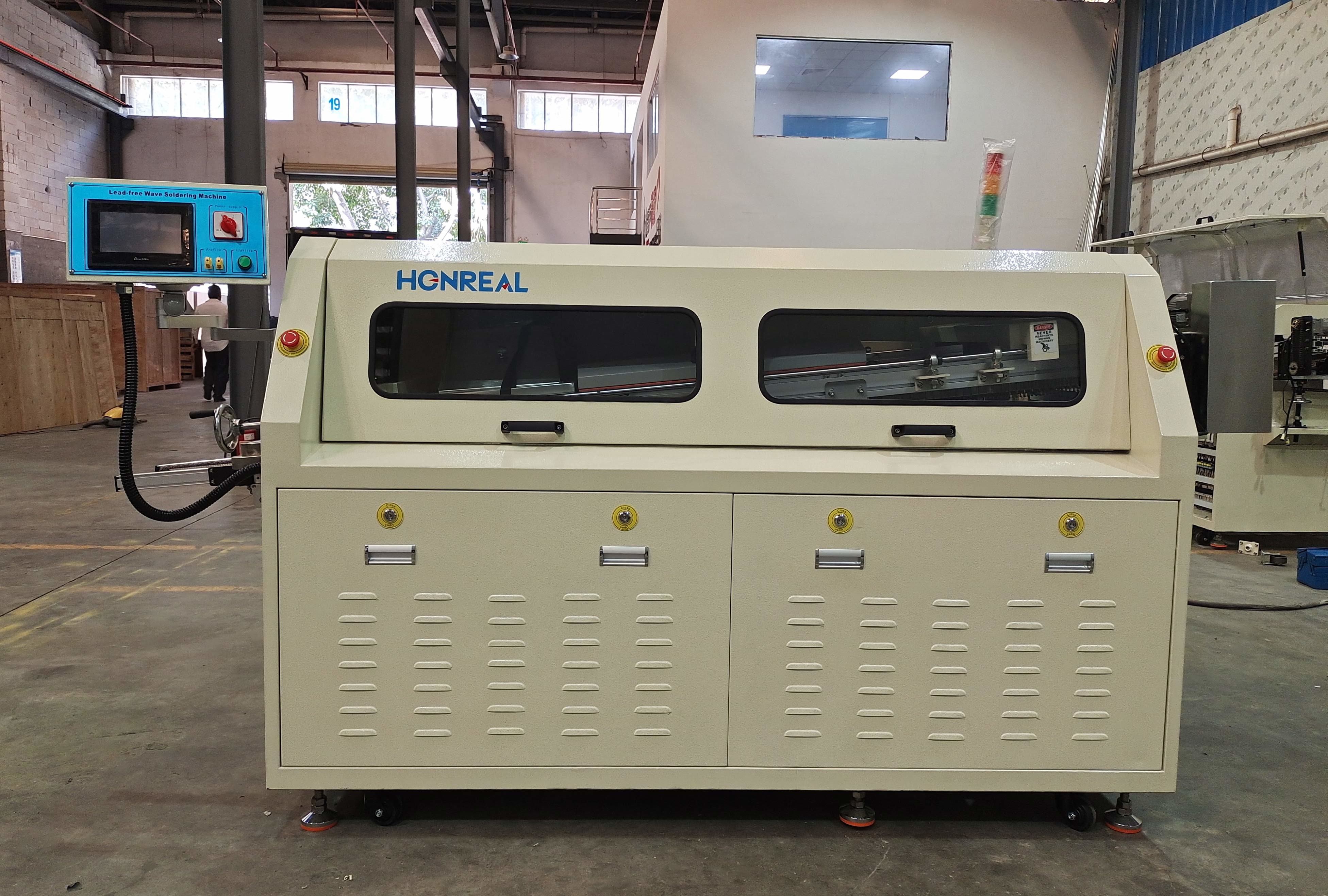

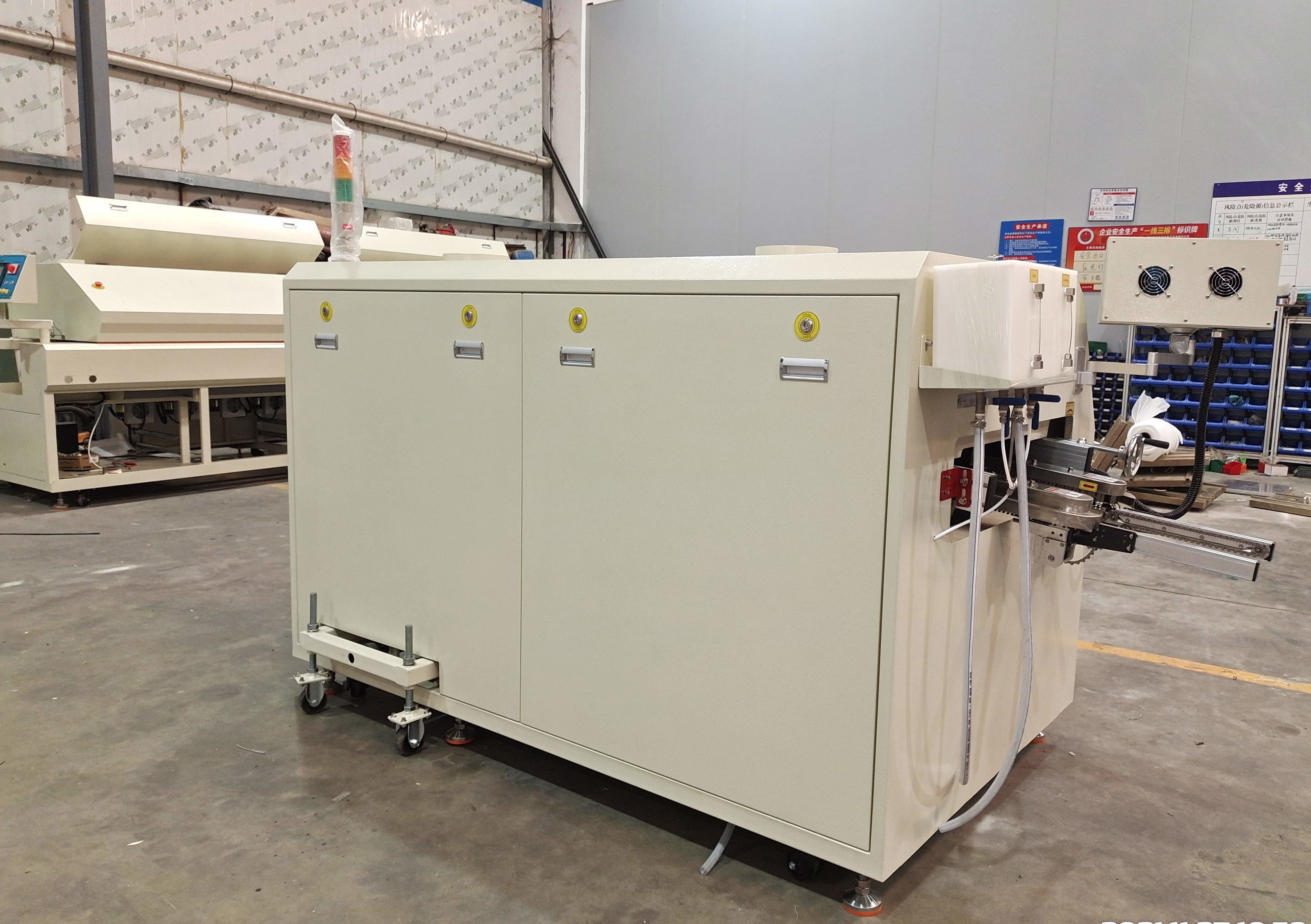

โชว์รูป
สถานที่ติดตั้ง:
1. ใช้เครื่องในสภาพสว่างและอากาศดี เพื่อหลีกเลี่ยงการส่งผลกระทบต่อคุณภาพการผสมด้วยฝุ่นหรืออื่น ๆ
2อย่าติดตั้งเครื่องใกล้แหล่งรบกวนไฟฟ้าหรือแม่เหล็ก
3อย่าปล่อยให้ทางเข้าและทางออกของเครื่องหน้าลมพัดหรือหน้าต่างที่มีลมระหว่างการติดตั้ง
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
