| ขั้นต่ำ: | 1set |
| ราคา: | USD66000-85000 Per/Set |
| บรรจุภัณฑ์มาตรฐาน: | Woodencase |
| ระยะเวลาการจัดส่ง: | 5-10 Work Days |
| วิธีการชำระเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 100sets/month |
ทําไมเราถึงใช้เครื่องเชื่อมคลื่นเลือก
ถึงแม้ว่าส่วนประกอบบางส่วนสามารถผสมด้วยกระบวนการ THT แต่ส่วนประกอบขนาดสูงและความละเอียดบางส่วนยากที่จะตอบสนอง ดังนั้นเครื่องผสมแบบเลือกต้องใช้
การเจาะแพร่ของหมึกของเครื่องเชื่อมคลื่นสามารถบรรลุได้เพียง 75% แต่เครื่องเชื่อมคลื่นเลือกที่มีระบบเชื่อมแบบเลือกสามารถบรรลุอัตราการเจาะแพร่ 100%

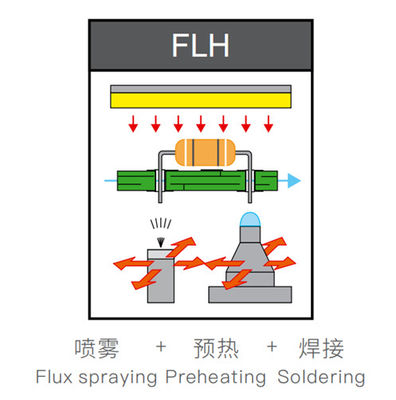

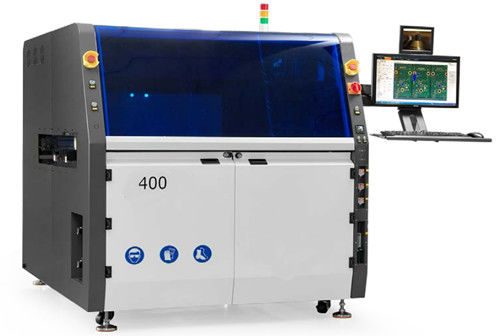

HR-400Cเครื่องผสมผสานคัดเลือกรวมกับโมดูลสเปรย์ไฟล์ส, โมดูลการทําความร้อนก่อน, โมดูลผสาน, การออกแบบที่บูรณาการ, และการขยายตัวอิสระซึ่งสามารถช่วยประหยัดการไหลเวียนได้มาก. การทําความร้อนก่อนใช้อากาศร้อนและ IR ด้านล่าง, มันสามารถระเหยความชื้นของไหลเวียนอย่างรวดเร็วและนําบอร์ด PCB ไปสู่อุณหภูมิที่กําหนดดังนั้น PCB จะไม่ถูกนําไปใช้ในการอบอุ่นแรงกระแทกเมื่อมันสัมผัสกับผสมผสมเหลว. โมดูลผสมสามารถนําไปใช้ในกระถางเดียวหรือกระถางสองตามความต้องการของลูกค้า, ปั๊มแม่เหล็กไฟฟ้ารับประกันการไหลที่คงที่อย่างมากสําหรับความสูงคลื่นผสมแม่นยําและปรับดีด้วยเทคโนโลยีชั้นนําและการออกแบบแบบจําลองHR-400Cเครื่องเชื่อมคลื่นเลือกHR-400Cเครื่องเชื่อมแบบคัดเลือกตอบสนองความต้องการที่สูงที่สุดสําหรับความยืดหยุ่นและผลิต
ปัจจุบัน เครื่องเชื่อมแบบเลือกใช้อย่างแพร่หลายในอุตสาหกรรมรถยนต์, การแพทย์, การควบคุมอุตสาหกรรมและอุตสาหกรรมผลิตระดับสูงอื่น ๆ และHR-400Cเครื่องเชื่อมคลื่นคัดเลือก จะเป็นทางเลือกที่ดีที่สุดของคุณ
ปริมาตรเทคนิค:
| ชื่อเครื่อง | SELPOT-400 | |
| สาธารณะ | ||
| ขนาด | L1520mm X W1650mm X H1650mm | |
| พลังงานทั่วไป | 18kw | |
| พลังการใช้ | 5-7kw | |
| พลังงานไฟฟ้า | เครื่องไฟฟ้าสามเฟส 380V 50HZ | |
| น้ําหนักสะสม | 1200 กิโลกรัม | |
| แหล่งอากาศที่ใช้ใหม่ | 0.4-0.6MPa | |
| ความต้องการการไหลของอากาศ | 8-12 ลิตร/นาที | |
| ความดัน N2 ที่จําเป็น | 0.4-0.6MPa | |
| ความต้องการของ N2 ไหล | กว่า 2 เมตรคลองต่อชั่วโมง | |
| ความบริสุทธิ์ N2 ที่จําเป็น | > 99.998% | |
| ความเหนื่อยล้าที่จําเป็น | 500-800CMB/h | |
| ตัวพกพาหรือ PCB | ||
| สายพาน | ตามสินค้า | |
| ขนาดตัวบรรทุกสูงสุด | L400 x W400 มิลลิเมตร | |
| ความหนาของ PCB | 0.2mm-----6mm | |
| ขอบ PCB | 5 มิลลิเมตรขึ้นไป | |
| การควบคุม & ขนส่ง | ||
| การควบคุม | PC อุตสาหกรรม | |
| ความกว้างของรถบรรทุก | 100-400MM | |
| ประเภทรถขนส่ง | รอลเลอร์ SUS | |
| ความหนาของคอนเวียร์ | 2---6mm (ความหนาของขอบหรือความหนาของตัวนํา) | |
| ทิศทางของเครื่องขนส่ง PCB | ซ้ายไปขวา | |
| ความสะอาด PCB คอนเวียร์ขึ้น | 100MM | |
| ความสะอาดด้านล่างของเครื่องขนส่ง PCB | 30MM | |
| คอนเวียร์โหลด | < 10kg | |
| สายขนส่ง | รถรางอลูมิเนียม | |
| ความสูงของคอนเวียร์ | 900+/-30mm | |
| โต๊ะการเสนอ | ||
| แกนเคลื่อนที่ | X, Y, Z | |
| การควบคุมการเคลื่อนไหว | การควบคุมเซอร์โวในวงจรปิด | |
| มอเตอร์เคลื่อนที่ | เครื่องยนต์เซอร์โวแบรนด์ | |
| สกรูลูกกลิ้ง | ฮิวิน | |
| ความแม่นยําของตําแหน่ง | + / - 0.05 มิลลิเมตร | |
| ชาซิส | การปั่นโลหะ | |
| การบริหารการไหล | ||
| กระปุกระบาย | ญี่ปุ่น ลูมิน่า | |
| ความทนทานของกระบอก | สแตนเลส | |
| ความจุของถังน้ํา | 3L | |
| ถังน้ํา | ถังความดัน | |
| ความจุของถังแอลกฮอล์ | 1L | |
| ถังแอลกฮอล์ | ถังความดัน | |
| ปรับความร้อนก่อน | ||
| วิธีการทําความร้อนก่อน | เครื่องทําความร้อน IR ทางด้านบน | |
| พลังงานของเครื่องทําความร้อน | 13.5kw | |
| ระยะอุณหภูมิ | 25-240 °C | |
| หม้อผสม | ||
| จํานวนถังแบบมาตรฐาน | 1 ชิ้น | |
| ความจุของถังผสม | 13 กิโลกรัม / กระปุกผสม (ปั๊มไฟฟ้าแม่เหล็ก) | |
| ระบบควบคุมอุณหภูมิ solder | PID | |
| เวลาละลาย | 20-30 นาที | |
| อุณหภูมิการผสมผสานสูงสุด | 350 °C | |
| เครื่องปรับความร้อน | 1.2kw | |
| ช่องสับ | ||
| กล่อง | ปรับแต่ง | |
| สาร | สับสนธิคาร์บอนสูง | |
| ช่องประปาแบบมาตรฐาน | sstandard อุปกรณ์ 5pcs / หม้อผสม ((กว้างด้านในของจมน้ํา 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| การจัดการ N2 | ||
| เครื่องทําความร้อน N2 | อุปกรณ์มาตรฐาน | |
| ID ระยะความร้อน N2 | 0- 350 C | |
| การบริโภค N2 | 2 m3 / h / ช่อง |
|
เครื่องเชื่อมคลื่น SMT เป็นผลิตภัณฑ์อิเล็กทรอนิกส์ที่ทันสมัยที่ออกแบบมาเพื่อตอบสนองความต้องการเฉพาะเจาะจงของอุตสาหกรรมผลิตอิเล็กทรอนิกส์
การสนับสนุนและบริการทางเทคนิคสินค้าของเราประกอบด้วย
ทีมงานของเราที่มีเทคนิคที่มีประสบการณ์ มุ่งมั่นในการให้บริการลูกค้าที่ดีเยี่ยม และรับประกันว่าเครื่องเชื่อมคลื่น SMT ของคุณทํางานได้อย่างมีประสิทธิภาพสูงสุด
