1. ประกอบการทั่วไป

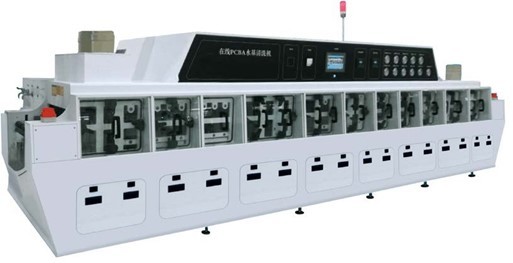

HR- 5800 เครื่องทําความสะอาดออนไลน์ PCBA แบ่งออกเป็น 3 กระบวนการ: ส่วนทําความสะอาดทางเคมี, ส่วนล้างน้ําบริสุทธิ์และส่วนแห้งอากาศร้อนแรง,คอนกรีตสามารถแบ่งออกเป็น การแยกกันจากสิ่งแวดล้อม หรือการทําความสะอาดก่อนด้วยสารเคมี, การทําความสะอาดทางเคมีล่วงหน้า (รวม 1 ส่วนและ 2 ส่วน), การตัดลมแยก 1, DI การปนเปื้อนล้าง, การตัดลมแยก 2, DI ล้าง 1, DI ล้าง 2,ลมแห้งอากาศตัด 1, การแห้งอากาศร้อน, การแห้งอากาศลมตัด 2, unloader
2.กระบวนการทําความสะอาด
1.โมดูลทําความสะอาดทางเคมี
1.1.ส่วนทําความสะอาดก่อนทางเคมีหรือส่วนแยก
ติดต่อน้ํา DI หรือสารทําความสะอาดกับผลิตภัณฑ์เพื่อทําความสะอาดก่อนการฉีด หลังจากทําความสะอาดน้ําละลายจะไหลกลับไปที่ถังเคมีหรือปล่อยตรง
บทบาท: ล้างสิ่งปนเปื้อนขนาดใหญ่จากพื้นผิวแผ่น เช่น ลูกผสมฝุ่นฝุ่น ฯลฯ ระบบกรอง
1.2การทําความสะอาดรอบเคมี
ทําความสะอาดทั้งสองด้านของ PCBA โดยการสูบน้ําจากถังสารละลาย แล้วนําน้ํากลับไปในถังสารละลายหรือปล่อยตรงการทําความสะอาดทางเคมียังแบ่งออกเป็น การทําความสะอาดทางเคมี 1 และการทําความสะอาดทางเคมี 2.
บทบาท: การย่อยสลายทางเคมี ความดันภายในของไหลเวียนการย่อยสลาย และแยกไหลเวียนจากพื้นผิวของPCBA โดยการฉีดความดันของน้ํา
1.3การตัดลม
ทําความสะอาดและตัดผิวแผ่น PCBA โดยช่องจมน้ําและมีดอากาศในการผสม เพื่อให้แน่ใจว่าแผ่น PCBA ไม่นําน้ําและสารละลายไปยังถังล้างถังต่อไป
บทบาท: ป้องกันถังน้ํา DI จากการปนเปื้อนถังซักผ้า
2.โมดูลล้าง DI
2.1DI ล้างก่อน ((ล้างรีไซเคิล)
เชื่อมน้ํา DI กับผลิตภัณฑ์เพื่อทําความสะอาดก่อนการฉีด และน้ําจะไหลกลับสู่ถัง DI ก่อนการล้างหลังการทําความสะอาด
ปฏิบัติหน้าที่: ล้างซากของสารทําความสะอาดที่อยู่บนพื้นผิวของแผ่นเพื่อลดสารทําความสะอาดลงในส่วนล้าง DI และทําให้ถังน้ํา DI มีพิษ
2.2การตัดลม
พื้นผิวแผ่น PCBA ถูกตัดด้วยมีดอากาศเพื่อกําจัดส่วนใหญ่ของน้ําที่เหลือจากพื้นผิวและรับประกันว่าไม่มีน้ํา DI นําผ่านพื้นผิวของแผ่น PCBA ไปยังส่วนแห้ง
2.3.DI การล้างรอบน้ํา
ทําความสะอาดทั้งสองด้านของ PCBA โดยการสูบน้ําจากถัง DI และน้ําจะกลับมาในถัง DI หลังจากทําความสะอาด.แต่ละตัวมีถังน้ํา.
บทบาท: การล้างล้างไหลหรือซากเคมีโดยกระจายน้ําความดัน
2.4. ล้างท้าย
เครื่องผลิต DI ส่งน้ํา DI ตรงไปยังส่วนนี้เพื่อการล้างสุดท้าย หลังจากนั้นน้ําจะถูกปล่อยตรงไปหรือไหลไปในถัง DI
บทบาท: ดูแลให้สื่อทําความสะอาดตรงกับมาตรฐาน
3. การตัดลมสุดท้าย การแยกและการแห้ง
พื้นผิวแผ่น PCBA ถูกตัดด้วยมีดอากาศเพื่อกําจัดส่วนใหญ่ของน้ําที่เหลือจากพื้นผิวและรับประกันว่าไม่มีน้ํา DI นําผ่านพื้นผิวของแผ่น PCBA ไปยังส่วนแห้ง
บทบาท: ป้องกันน้ํา DI จากการเข้าสู่ส่วนการแห้งด้วยอากาศร้อน เพื่อไม่ส่งผลกระทบต่อผลการแห้งด้วยอากาศ
3.1.การตัดลมสุดท้าย การแยก (การแห้งด้วยอากาศเย็น)
3.2- การแห้งด้วยอากาศร้อน
3.3- การแห้งด้วยอากาศเย็น
3ปริมาตรเทคนิค
|
รายการ |
การกําหนด |
เทคนิคอัตราการแสดง |
|
1 |
ขนาด |
L5860mm*W1650mm*H1650mm |
|
2 |
พลัง |
ประมาณ 106kw |
|
3 |
ขนาดของผลิตภัณฑ์ที่สามารถทําความสะอาด |
500mm ((W) * 450mm ((L) * 80mm ((H) |
|
4 |
การบริโภคของเหลวทําความสะอาด |
1.5-2.5 ลิตร/ชั่วโมง |
|
5 |
DI การใช้น้ํา |
6L-12L/H |
|
6 |
ความเร็วของคอนเวียร์ |
10mm/min-1000mm/min |
|
7 |
ระบบควบคุม |
หน้าจอสัมผัส + PLC |
|
8 |
วัสดุของร่างกาย |
วัสดุ PP ที่แข็งแรงต่อการกัดกร่อน |
|
9 |
วัสดุของเข็มขัด Mesh |
SUS316 |
|
10 |
ความต้องการไฟฟ้า |
3PH 380 VAC 5 สาย |
|
11 |
น้ําหนัก |
ประมาณ 2200kg |
|
12 |
ความต้องการคุณภาพน้ํา DI |
> 15MΩ |
|
13 |
ความต้องการระบายน้ํา DI |
0.5 m3/h |
|
14 |
ความต้องการด้านอากาศ |
5400 m3/h |
| 15 | เสียงวิ่ง | < 68Dba |
| 16 | ความดันการฉีดของพื้นที่ทําความสะอาดทางเคมี | 25-45psi |
| 17 | ความดันการฉีดของพื้นที่ระบาย DI | 25-45psi |
| 18 | น้ําหนักของผลิตภัณฑ์ที่จะทําความสะอาด | < 10kg |
| 19 | อุณหภูมิของถังของเหลวในส่วนทําความสะอาดทางเคมี | 25 - 75°C |
| 20 | มุมของมีดอากาศ | มุมและความสูงปรับ |
| 21 | รูปแบบการติดตั้งท่อฉีด | การเชื่อมต่อรวดเร็วเพื่อการเปลี่ยนง่าย |
| 22 | ความกว้างของสายตา | 500 มม. |
| 23 | ระบบเติมของเหลวอัตโนมัติ | ใช่ รายการเลือก |
| 24 | รูปแบบการติดตั้งท่อเหลว | การเชื่อมต่อรวดเร็วเพื่อการเปลี่ยนง่าย |
| 25 | ความแม่นยําของการกรอง (ระดับ 2) | 100 ม |
อินเตอร์เฟซจอสัมผัสกล่องควบคุมไฟฟ้า (Omron PLC)
ผูกเชือกสายใยสแตนเลสแบบเซ็นเซอร์ไฟฟ้า
เครื่องฉีดยาและกรองท่อ
