| ขั้นต่ำ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 25 วันทำงาน |
| วิธีการชำระเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 100 ชุด/เดือน |
คุณสมบัติ:

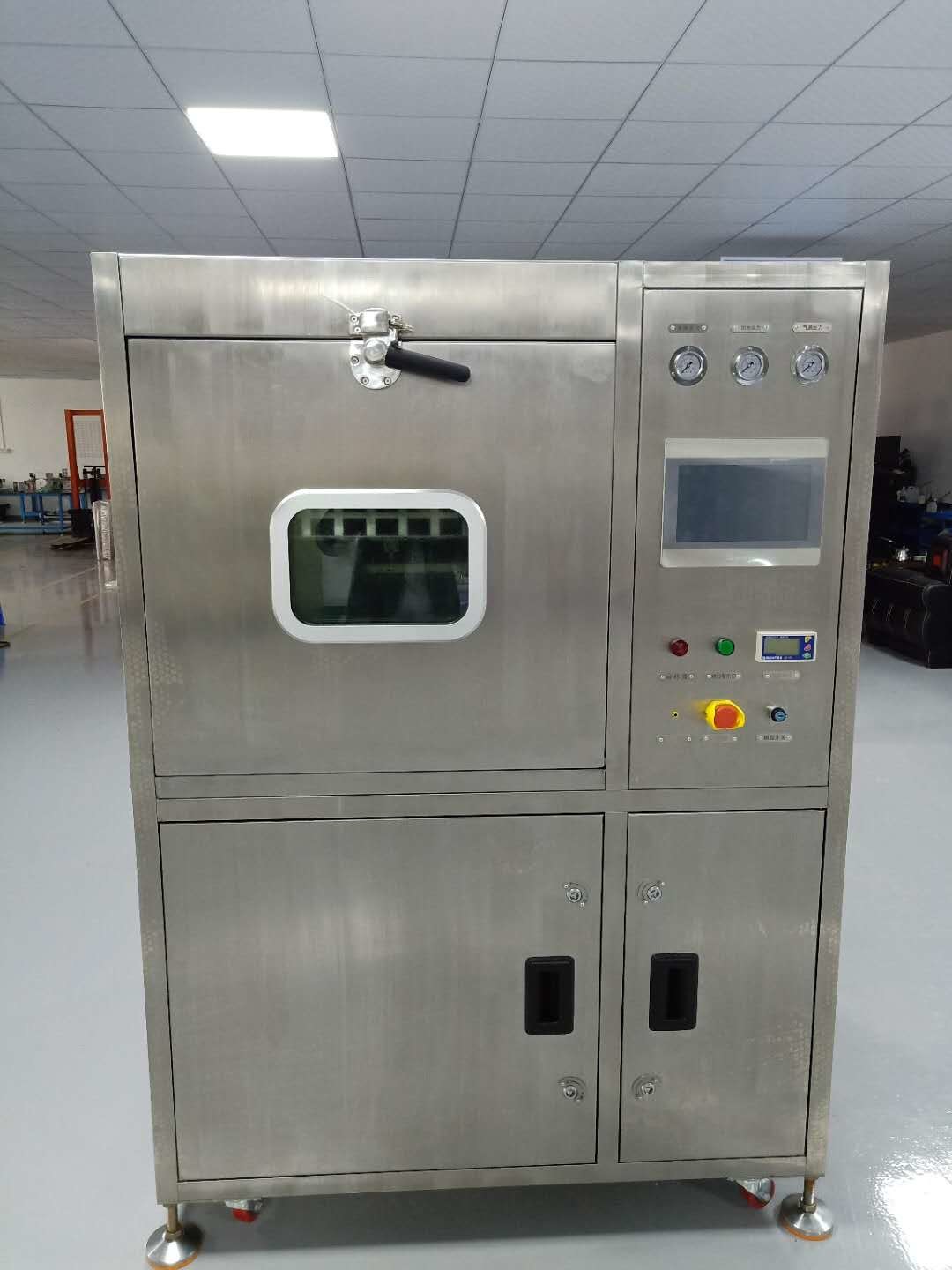

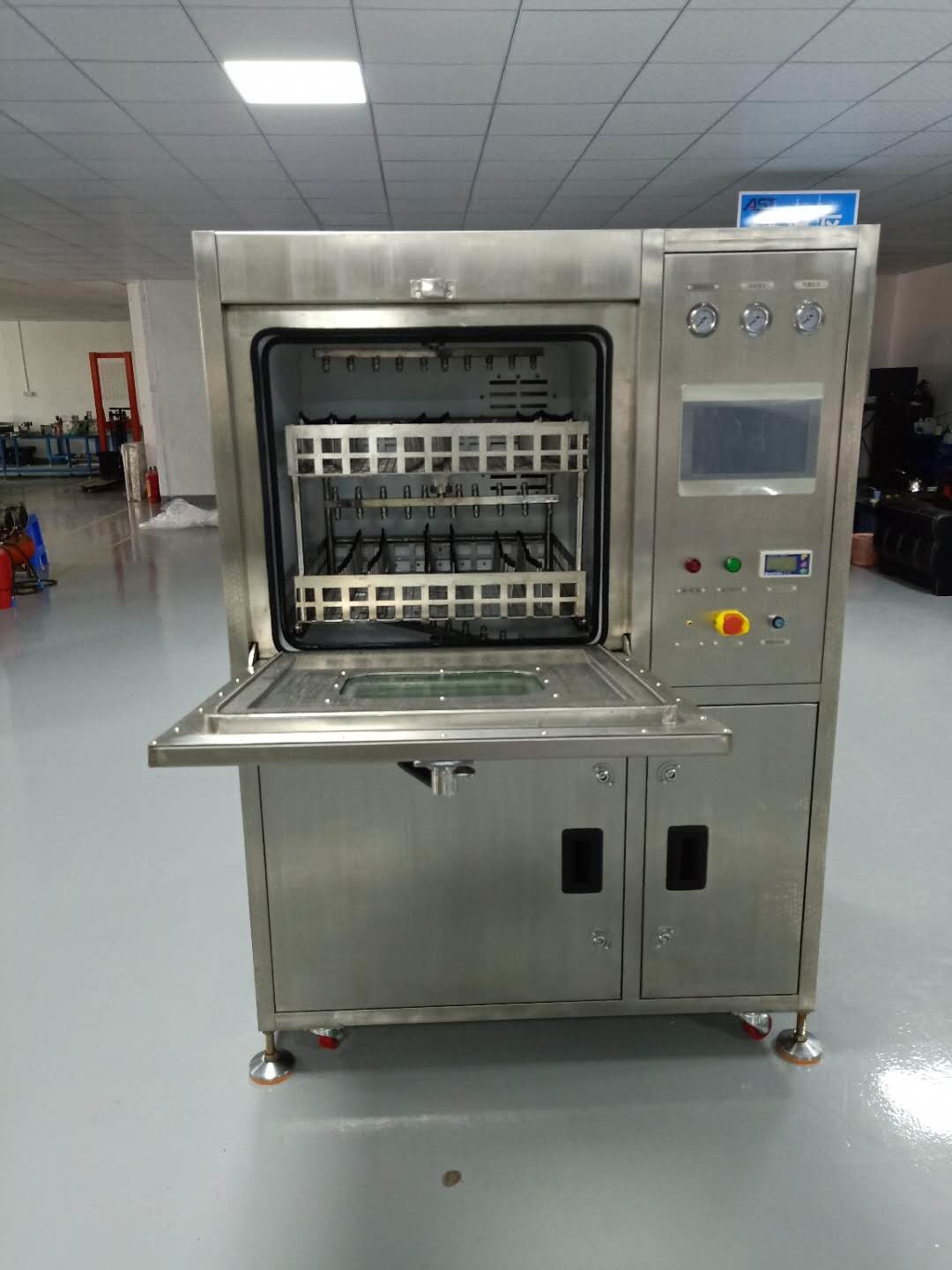

1. กระบวนการทั้งหมดมองเห็นได้: กระบวนการทำความสะอาดสามารถมองเห็นได้ผ่านหน้าต่างด้านหน้าและไฟ LED
2. โหมดทำความสะอาดอัตโนมัติ: กระบวนการทำความสะอาด ล้าง และทำให้แห้งสามารถเสร็จสิ้นได้ในตู้เดียวและเครื่องจักรขนาดกะทัดรัด

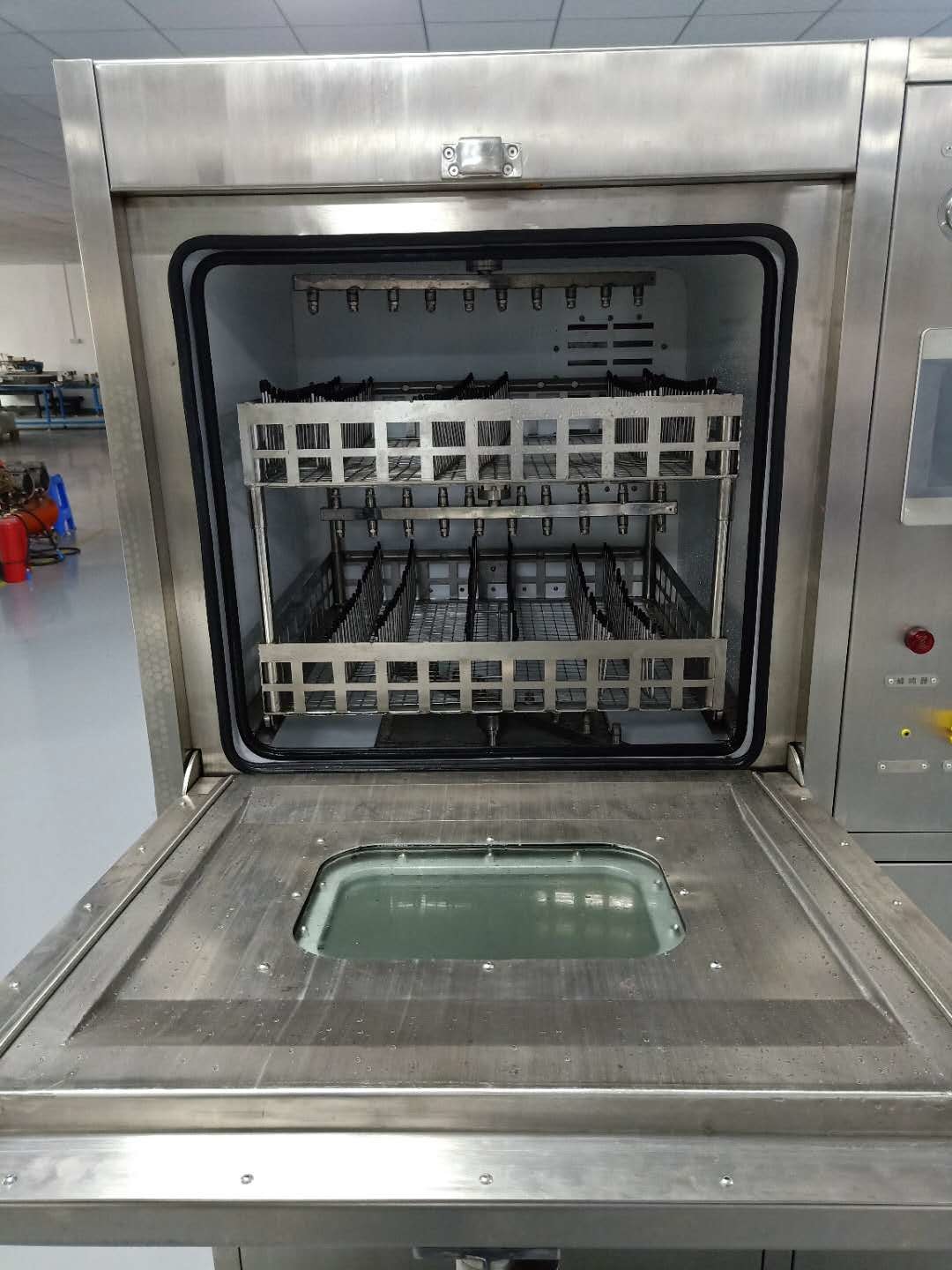

3. การออกแบบหัวฉีดที่วิทยาศาสตร์ที่สุด: การใช้การกระจายแบบเพิ่มทีละน้อยทั้งซ้ายและขวา --- เพื่อเพิ่มประสิทธิภาพการทำความสะอาด การกระจายแบบเหลื่อมบนและล่าง - แก้ปัญหาจุดบอดในการทำความสะอาดได้อย่างสมบูรณ์
4. การออกแบบแรงดันหัวฉีดที่ปรับได้: เพื่อแก้ปัญหา PCBA ขนาดเล็กและน้ำหนักเบาภายใต้สภาวะแรงดันสเปรย์สูง ปัญหาการชนและการกระเด็น
5. ระบบทำความร้อนถังเจือจางมาตรฐาน: เพิ่มประสิทธิภาพการทำความสะอาดอย่างมาก ลดเวลาทำความสะอาด
6. ระบบทำความสะอาดที่ครอบคลุม: สำหรับ SMT; THT PCBA หลังการบัดกรี พื้นผิวของโรซินที่ตกค้าง ฟลักซ์ที่ละลายน้ำได้ ฟลักซ์แบบไม่ทำความสะอาด / บัดกรีวาง และสารปนเปื้อนอินทรีย์และอนินทรีย์อื่นๆ เพื่อการทำความสะอาดที่ทั่วถึงและมีประสิทธิภาพ
7. การเติมสารละลายเจือจางเพื่อการทำความสะอาดที่สะดวก: สามารถเติมด้วยตนเอง หรือโดยการตั้งค่าอัตราส่วน (5% ถึง 25%) โดยอัตโนมัติด้วยน้ำ DI และของเหลวเคมี (อุปกรณ์เสริม)
8. ถังชั่วคราวและระบบทำความร้อนเสริม: ถังชั่วคราวใช้สำหรับเก็บสารละลายเจือจางและน้ำ DI
ในระหว่างกระบวนการทำความสะอาด ปั๊มลมจะดูดสารละลายเจือจางจากถังเจือจางและส่งไปยังถังชั่วคราว จากนั้นปั๊มล้างจะดูดสารละลายเจือจางจากถังชั่วคราวเพื่อทำความสะอาด PCBA หลังจากกระบวนการทำความสะอาด ปั๊มลมจะดูดสารละลายเจือจางจากถังชั่วคราวและส่งกลับไปยังถังเจือจาง
ในระหว่างกระบวนการล้าง ปั๊มลมจะดูดน้ำ DI จากเครื่องผลิตน้ำ DI และส่งไปยังถังชั่วคราว ทุกครั้งหลังการล้าง น้ำ DI จะถูกปล่อยออกจากถังชั่วคราว สามารถให้ความร้อนแก่น้ำล้างได้ตามต้องการ
9. ต้นทุนการดำเนินงานที่ต่ำลง: ตัวกรองในตัวทำให้สารละลายเจือจางสามารถนำกลับมาใช้ซ้ำได้ โดยใช้การเป่าด้วยลมอัดในตอนท้ายของกระบวนการทำความสะอาด: เป่าสารตกค้างออกจากท่อและปั๊ม ซึ่งช่วยประหยัดสารละลายเจือจางได้ 50%
10. ฟังก์ชันการชดเชยความเข้มข้นของของเหลว: ความเข้มข้นของสารละลายเจือจางจะลดลงเรื่อยๆ หลังจากการใช้งานซ้ำๆ ซึ่งจะส่งผลต่อประสิทธิภาพการทำความสะอาดและประสิทธิภาพการทำความสะอาดของ PCBA ในเวลานี้ จำเป็นต้องเติมของเหลวเข้มข้นบางส่วนลงในถังเจือจางเพื่อชดเชยความเข้มข้นของสารละลายเจือจาง การชดเชยความเข้มข้นสามารถปรับปรุงการใช้ของเหลวได้อย่างมีประสิทธิภาพ ปริมาณการเติมของเหลวเข้มข้นสามารถปรับได้ตามสถานการณ์จริง
พารามิเตอร์ทางเทคนิค:
| เนื้อหา | พารามิเตอร์ |
| หมายเลขรุ่น | |
| ขนาดพื้นที่ทำความสะอาด | L610*W560*H160mm 2ชั้น |
| ความจุถังความเข้มข้น | 30L |
| ความจุถังเจือจาง | 70L |
| ความจุถังฉีดพ่น | 17-23L |
| กำลังไฟเครื่องทำความร้อนสเปรย์ | 6KW |
| เวลาทำความสะอาด | 0~ 99 นาที (ปรับได้) |
| อุณหภูมิทำความสะอาด (ของเหลว) | อุณหภูมิห้อง ~75°C (ปรับได้) |
| เวลาล้าง | 1 นาที/ครั้ง (ปรับได้ 1-59 ครั้ง) |
| อุณหภูมิล้าง (น้ำ DI) | อุณหภูมิห้อง~75°C (ปรับได้) |
| เวลาทำให้แห้ง | 0~99 นาที/(ปรับได้) |
| ช่วงการตรวจสอบความต้านทาน | 0~18M |
| กำลังไฟเครื่องทำความร้อนถังตัวทำละลาย | 9KW |
| อุณหภูมิทำให้แห้ง | อุณหภูมิห้อง~99°C/ (ปรับได้) |
| กำลังไฟเครื่องทำความร้อนทำให้แห้ง/KW | 6KW |
| แรงดันฉีด | 30PSI- 90PSI (ปรับได้) |
| ตัวกรองเกรดเคมี |
0.22μm (อนุภาคตัวกรอง: บัดกรีวาง, โรซิน, ฟลักซ์และสารปนเปื้อน) |
| ตัวกรองน้ำ DI | อินเทอร์เฟซแบบเสียบเร็วขนาด 1 นิ้ว |
| พอร์ตปล่อยสารเคมี | อินเทอร์เฟซแบบเสียบเร็วขนาด 1 นิ้ว |
| มาตรวัดแรงดันแบบเรียลไทม์ | 3 ชิ้น (หัวฉีด/น้ำ DI/ของเสีย) |
| ปั๊มฉีดแนวนอน | 5.5KW |
| ขนาดช่องระบายอากาศ | Φ100(ก)*30มม.(ส) |
| แหล่งพลังงาน/แหล่งอากาศ | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| น้ำหนักสุทธิ | 400 กก. |
| ขนาด | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co.,Ltdเป็นองค์กรเทคโนโลยีขั้นสูงระดับชาติ เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต การขายอุปกรณ์ SMT ให้บริการแก่บริษัทอิเล็กทรอนิกส์ชั้นนำ 500 อันดับแรกของโลก ทุนจดทะเบียนของบริษัทคือ 5 ล้านบาท นับตั้งแต่ก่อตั้งบริษัท Honreal ได้ยึดมั่นในการพัฒนาเทคโนโลยีเป็นแกนหลัก คุณภาพเพื่อความอยู่รอด การวิจัยและพัฒนาอิสระ และนวัตกรรมอย่างต่อเนื่อง หลังจากการพยายามอย่างต่อเนื่อง บริษัทมีสิทธิบัตรสิ่งประดิษฐ์เทคโนโลยีขั้นสูงหลายฉบับ
Q1: รอบการทำงานของเครื่องทำความสะอาดแบบแบทช์ HR-Q6 คือเท่าใดQ2: สามารถใช้ของเหลวอะไรใน HR-Q6 เพื่อทำความสะอาด PCBA
A2: น้ำยาทำความสะอาด PCBA แบบน้ำสำหรับล้าง, น้ำ DI สำหรับล้าง
Q3: HR-Q6 สามารถทำความสะอาด PCBAs ได้กี่ชิ้นในหนึ่งรอบA3: ตัวอย่างเช่น PCBA ขนาด L200*W100 มม. สามารถทำความสะอาดได้ 30~40 ชิ้นQ4: PCBAs จำเป็นต้องอบหลังจากกระบวนการล้าง ล้าง และทำให้แห้งในเครื่องหรือไม่
A4: แน่นอน PCBAs หลังทำความสะอาดแล้ว จำเป็นต้องนำไปอบในเตาอบไฟฟ้าเป็นเวลา 2 ชั่วโมงที่อุณหภูมิ 100~110°C หรือ 4 ชั่วโมงที่อุณหภูมิ 80~90°C เพื่อให้ PCBA แห้งสนิท
รูปภาพเปรียบเทียบก่อนทำความสะอาดและหลังทำความสะอาด:
