ภาพรวม
เมื่อทำความสะอาดแผงวงจรพิมพ์ที่ประกอบแล้ว หรือที่เรียกว่าการทำความสะอาด PCBA เป้าหมายหลักคือการขจัดคราบเรซินและฟลักซ์ออกจากแผงที่มีส่วนประกอบและไฮบริด รวมถึงคราบที่เกิดจากการผลิตจากการจัดการ

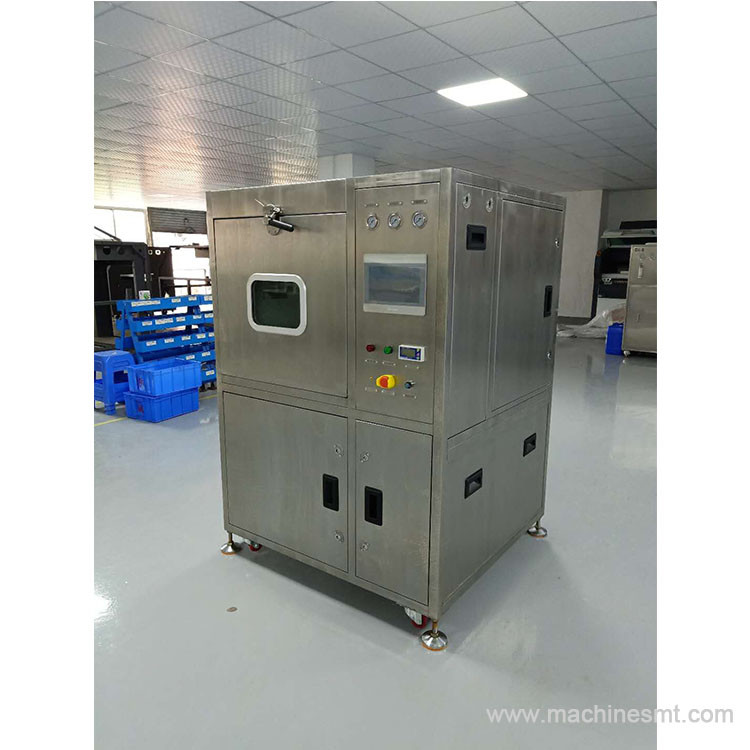

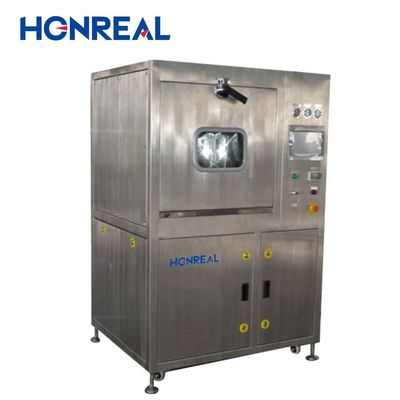

HR-Q6 ใช้กับน้ำ DI ประมาณ 30~60 ลิตร/นาที และแรงดันไม่เกิน 0.4Mpa เครื่องทำงานได้ดีกับทั้งตะกั่วบัดกรีแบบมีตะกั่ว (ยูเทคติก) และแบบไร้ตะกั่ว
สามารถใช้กับ SMT, through-hole และการประกอบแบบผสมเทคโนโลยี สามารถขจัดฟลักซ์ทุกประเภท รวมถึงชนิดที่ละลายน้ำได้, เรซิน และชนิดไม่ต้องทำความสะอาด รวมถึงสิ่งปนเปื้อนทุกชนิด, คราบส่วนประกอบที่เกิดระหว่างการประกอบ
พารามิเตอร์ทางเทคนิค:
| เนื้อหา | พารามิเตอร์ |
| หมายเลขรุ่น | HR-Q6 |
| ขนาดพื้นที่ทำความสะอาด | L610*W560*H160mm 2ชั้น |
| ความจุถังความเข้มข้น | 30L |
| ความจุถังเจือจาง | 70L |
| ความจุถังฉีดพ่น | 17-23L |
| กำลังไฟฮีตเตอร์ฉีดพ่น | 6KW |
| เวลาทำความสะอาด | 0~ 99 นาที (ปรับได้) |
| อุณหภูมิทำความสะอาด (ของเหลว) | อุณหภูมิห้อง ~75°C (ปรับได้) |
| เวลาล้าง | 1 นาที/ครั้ง (1-59 ครั้ง/ปรับได้) |
| อุณหภูมิล้าง (น้ำ DI) | อุณหภูมิห้อง~75°C (ปรับได้) |
| เวลาอบแห้ง | 0~99 นาที/(ปรับได้) |
| ช่วงการตรวจสอบค่าความต้านทานไฟฟ้า | 0~18M |
| กำลังไฟฮีตเตอร์ถังตัวทำละลาย | 9KW |
| อุณหภูมิอบแห้ง | อุณหภูมิห้อง~99°C/ (ปรับได้) |
| กำลังไฟฮีตเตอร์อบแห้ง/KW | 6KW |
| แรงดันฉีด | 30PSI- 90PSI (ปรับได้) |
| ตัวกรองเกรดเคมี |
0.22μm (อนุภาคที่กรองได้: บัดกรี, เรซิน, ฟลักซ์และสิ่งปนเปื้อน) |
| ตัวกรองน้ำ DI | อินเทอร์เฟซแบบเสียบเร็ว 1 นิ้ว |
| ช่องระบายสารเคมี | อินเทอร์เฟซแบบเสียบเร็ว 1 นิ้ว |
| มาตรวัดแรงดันแบบเรียลไทม์ | 3 ชิ้น (หัวฉีด/น้ำ DI/น้ำเสีย) |
| ปั๊มฉีดพ่นแนวนอน | 5.5KW |
| ขนาดช่องระบายอากาศ | Φ100(ก)*30มม.(ส) |
| แหล่งจ่ายไฟ; แหล่งอากาศ | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| น้ำหนักสุทธิ | 400kg |
| ขนาด | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd. ได้รับการยอมรับว่าเป็นองค์กรเทคโนโลยีขั้นสูงระดับชาติ โดยมุ่งเน้นการวิจัย พัฒนา ผลิต และจำหน่ายอุปกรณ์ SMT บริษัทให้บริการแก่บริษัทอิเล็กทรอนิกส์ชั้นนำทั่วโลก รวมถึงบริษัทที่ติดอันดับ Top 500 บริษัทมีทุนจดทะเบียน 5 ล้านบาท นับตั้งแต่ก่อตั้ง Honreal ยังคงมุ่งมั่นในการพัฒนาเทคโนโลยี โดยถือว่าคุณภาพเป็นสิ่งสำคัญต่อการดำรงอยู่ของบริษัท เน้นการวิจัยและพัฒนาอิสระ แสวงหานวัตกรรมอย่างไม่หยุดยั้ง อันเป็นผลมาจากความพยายามอย่างต่อเนื่อง บริษัทได้รับสิทธิบัตรสิ่งประดิษฐ์เทคโนโลยีขั้นสูงหลายฉบับ
Q1: รอบการทำงานของเครื่องทำความสะอาดแบบแบทช์ HR-Q6 คือเท่าใด?
A1: รวม 30~45 นาที ล้าง 10 นาที + ล้างน้ำ 10 นาที + อบแห้ง 10~25 นาที
Q2: สามารถใช้ของเหลวชนิดใดใน HR-Q6 เพื่อทำความสะอาด PCBA?
A2: น้ำยาทำความสะอาด PCBA ชนิดใช้น้ำ ล้างด้วยน้ำ DI
Q3: เครื่อง HR-Q6 สามารถทำความสะอาด PCBAs ได้กี่ชิ้นต่อรอบ?
A3: ตัวอย่างเช่น PCBA ขนาด L200*W100 มม. สามารถทำความสะอาดได้ 30~40 ชิ้น
Q4: จำเป็นต้องอบ PCBAs หลังจากการล้าง ล้างน้ำ และอบแห้งในเครื่องหรือไม่?
A4: แน่นอน PCBAs หลังทำความสะอาดแล้ว จำเป็นต้องนำไปอบในเตาอบไฟฟ้าเป็นเวลา 2 ชั่วโมงที่อุณหภูมิ 100~110°C หรือ 4 ชั่วโมงที่อุณหภูมิ 80~90°C เพื่อให้ PCBA แห้งสนิท
รูปภาพเปรียบเทียบก่อนทำความสะอาดและหลังทำความสะอาด:
