คุณภาพสูง ราคาต่ํา บนสาย THT ผ่านระบบ Soldering Wave เลือกรู
การผสมคลื่นเลือกเป็นรูปแบบพิเศษของการผสมคลื่นที่คิดค้นมาเพื่อตอบสนองความต้องการการพัฒนาของการผสมส่วนประกอบผ่านหลุมเหมาะสําหรับการผสมส่วนประกอบรูผ่านในสินค้าอิเล็กทรอนิกส์ระดับสูงตัวอย่างเช่น: ผลิตภัณฑ์อิเล็กทรอนิกส์ทหาร, อิเล็กทรอนิกส์รถยนต์, ผลิตภัณฑ์ปัสดุพลังงานสลับและอุตสาหกรรมอื่น ๆ ที่ต้องการความน่าเชื่อถือในการผสมที่สูงกว่า
ประโยชน์:
1รุ่นที่ใช้งานได้เต็มรูปแบบ รวมสเปรย์และปั๊มผสานทั้งพลาตฟอร์มการเคลื่อนไหว พื้นที่เล็ก
2.PCB แผ่นติดตั้ง, สเปรย์และเวลดเพลตฟอร์มการเคลื่อนไหว
3คุณภาพการผสมผสานสูง ปรับปรุงอัตราการผ่านการผสมผสานให้ดีขึ้น
4การออกแบบแบบโมดูลของ SMEMA การขนส่งออนไลน์ สนับสนุนลูกค้าสําหรับการสร้างเส้นทางที่ยืดหยุ่น
5.การควบคุม PC ครบถ้วน ปริมาตรทั้งหมดสามารถกําหนดใน PC และบันทึกไปยังเมนู PCB, เช่นการเคลื่อนที่เส้นทาง, อุณหภูมิ solder, ประเภทของไหลเวียน, ประเภท solder, n2 อุณหภูมิ เป็นต้นการติดตามได้ดีที่สุดและง่ายที่จะได้รับคุณภาพการผสมซ้ํา.
| ชื่อเครื่อง | SELPOT-400 | |
| สาธารณะ | ||
| ขนาด | L1520mm X W1650mm X H1650mm | |
| พลังงานทั่วไป | 18kw | |
| พลังการใช้ | 5-7kw | |
| พลังงานไฟฟ้า | เครื่องไฟฟ้าสามเฟส 380V 50HZ | |
| น้ําหนักสะสม | 1200 กิโลกรัม | |
| แหล่งอากาศที่ใช้ใหม่ | 0.4-0.6MPa | |
| ความต้องการการไหลของอากาศ | 8-12 ลิตร/นาที | |
| ความดัน N2 ที่จําเป็น | 0.4-0.6MPa | |
| ความต้องการของ N2 ไหล | กว่า 2 เมตรคลองต่อชั่วโมง | |
| ความบริสุทธิ์ N2 ที่จําเป็น | > 99.998% | |
| ความเหนื่อยล้าที่จําเป็น | 500-800CMB/h | |
| ตัวพกพาหรือ PCB | ||
| สายพาน | ตามสินค้า | |
| ขนาดตัวบรรทุกสูงสุด | L400 x W400 มิลลิเมตร | |
| ความหนาของ PCB | 0.2mm-----6mm | |
| ขอบ PCB | 5 มิลลิเมตรขึ้นไป | |
| การควบคุม & ขนส่ง | ||
| การควบคุม | PC อุตสาหกรรม | |
| ความกว้างของรถบรรทุก | 100-400MM | |
| ประเภทรถขนส่ง | รอลเลอร์ SUS | |
| ความหนาของคอนเวียร์ | 2---6mm (ความหนาของขอบหรือความหนาของตัวนํา) | |
| ทิศทางของเครื่องขนส่ง PCB | ซ้ายไปขวา | |
| ความสะอาด PCB คอนเวียร์ขึ้น | 100MM | |
| ความสะอาดด้านล่างของเครื่องขนส่ง PCB | 30MM | |
| คอนเวียร์โหลด | < 10kg | |
| สายขนส่ง | รถรางอลูมิเนียม | |
| ความสูงของคอนเวียร์ | 900+/-30mm | |
| โต๊ะการเสนอ | ||
| แกนเคลื่อนที่ | X, Y, Z | |
| การควบคุมการเคลื่อนไหว | การควบคุมเซอร์โวในวงจรปิด | |
| มอเตอร์เคลื่อนที่ | มอเตอร์เซอร์โว Panasonic | |
| สกรูลูกกลิ้ง | ฮิวิน | |
| ความแม่นยําของตําแหน่ง | + / - 0.05 มิลลิเมตร | |
| แชสซี่ | การปั่นโลหะ | |
| การบริหารการไหล | ||
| กระปุกระบาย | ญี่ปุ่น ลูมิน่า | |
| ความทนทานของกระบอก | สแตนเลส | |
| ความจุของถังน้ํา | 3L | |
| ถังน้ํา | ถังความดัน | |
| ความจุของถังแอลกฮอล์ | 1L | |
| ถังแอลกฮอล์ | ถังความดัน | |
| ปรับความร้อนก่อน | ||
| วิธีการทําความร้อนก่อน | เครื่องทําความร้อน IR ทางด้านบน | |
| พลังงานของเครื่องทําความร้อน | 13.5kw | |
| ระยะอุณหภูมิ | 25-240 °C | |
| หม้อผสม | ||
| จํานวนถังแบบมาตรฐาน | 1 ชิ้น | |
| ความจุของถังผสม | 13 กิโลกรัม / กระปุกผสม (ปั๊มไฟฟ้าแม่เหล็ก) | |
| ระบบควบคุมอุณหภูมิ solder | PID | |
| เวลาละลาย | 20-30 นาที | |
| อุณหภูมิการผสมผสานสูงสุด | 350 °C | |
| เครื่องปรับความร้อน | 1.2kw | |
| ช่องสับ | ||
| กล่อง | ปรับแต่ง | |
| สาร | สับสนธิคาร์บอนสูง | |
| ช่องประปาแบบมาตรฐาน | sstandard อุปกรณ์ 5pcs / หม้อผสม ((กว้างภายในของจุ 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| การจัดการ N2 | ||
| เครื่องทําความร้อน N2 | อุปกรณ์มาตรฐาน | |
| ID ระยะความร้อน N2 | 0- 350 C | |
| การบริโภค N2 | 2 m3 / h / ช่อง | |

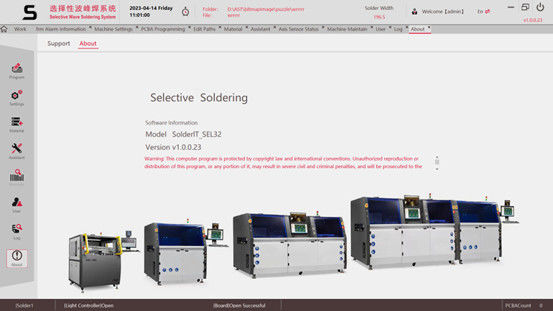

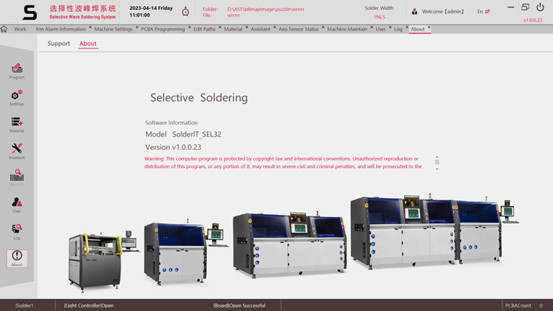

รายละเอียด
1การตั้งค่าขั้นต่ํา
โปรเซสเซอร์ไม่ต่ํากว่า 2.0GHz, ที่เก็บข้อมูลภายในไม่ต่ํากว่า 4GB, พื้นที่ที่ว่างในดิสก์ไม่ต่ํากว่า 16GB
2. แนะนําการตั้งค่า
โปรเซสเซอร์สี่แกน 1.8GHz ที่เก็บข้อมูลภายใน 8G พื้นที่ในดิสก์ซ้าย 512GB การ์ดเครือข่ายกิกาบิต
3.ความละเอียดของจอ
1920 * 1080 (จําเป็น)
ระบบปฏิบัติการ:Win7 64 bit,Win10 64 bit
