ประโยชน์:
1รุ่นที่ใช้งานได้เต็มรูปแบบ รวมสเปรย์และปั๊มผสานทั้งพลาตฟอร์มการเคลื่อนไหว พื้นที่เล็ก
2.PCB แผ่นติดตั้ง, สเปรย์และเวลดเพลตฟอร์มการเคลื่อนไหว
3คุณภาพการผสมผสานสูง ปรับปรุงอัตราการผ่านการผสมผสานให้ดีขึ้น
4การออกแบบแบบโมดูลของ SMEMA การขนส่งออนไลน์ สนับสนุนลูกค้าสําหรับการสร้างเส้นทางที่ยืดหยุ่น
5.การควบคุม PC ครบถ้วน ปริมาตรทั้งหมดสามารถกําหนดใน PC และบันทึกไปยังเมนู PCB, เช่นการเคลื่อนที่เส้นทาง, อุณหภูมิ solder, ประเภทของไหลเวียน, ประเภท solder, n2 อุณหภูมิ เป็นต้นการติดตามได้ดีที่สุดและง่ายที่จะได้รับคุณภาพการผสมซ้ํา.

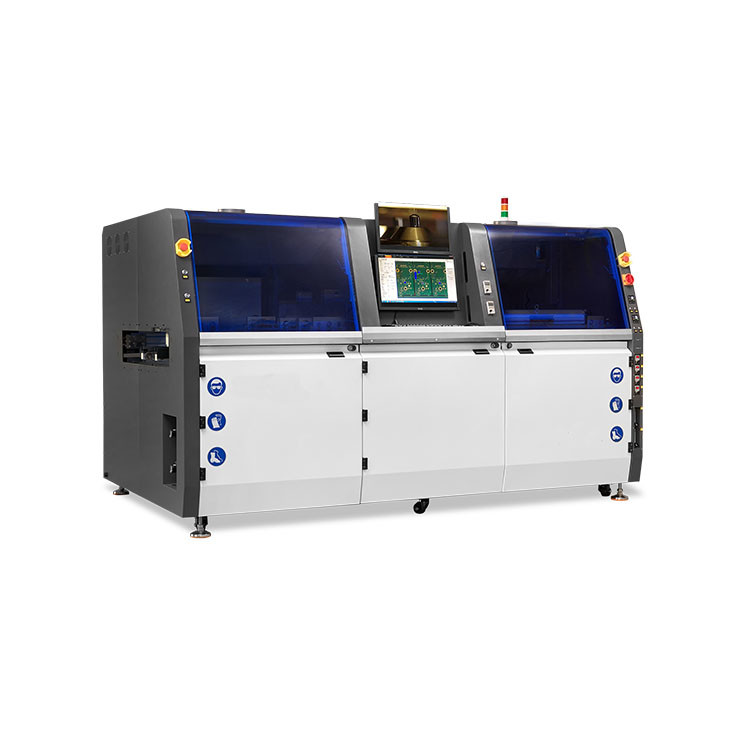

| ชื่อเครื่อง | SEL-31 |
| สาธารณะ | |
| ขนาด | L2550 X W1480 X H1665 |
| พลังงานทั่วไป | 16kw |
| พลังการใช้ | 4-8kw |
| พลังงานไฟฟ้า | เครื่องระบายอากาศระยะเดียว 220V 50Hz |
| น้ําหนักสะสม | 1500 กิโลกรัม |
| แหล่งอากาศที่ใช้ใหม่ | 3-5BAR |
| จําเป็น N2 กระแสและความบริสุทธิ์ | 3 m3 / ชั่วโมง ความบริสุทธิ์> 99.998% |
| ความเหนื่อยล้าที่จําเป็น | 600-1000CMB/h |
| การควบคุม & ขนส่ง | |
| การควบคุม | การควบคุม PC + PLC ในอุตสาหกรรม |
| ความกว้างของรถบรรทุก | 100-400MM |
| ประเภทรถขนส่ง | การขนส่งรถไฟฟ้าสายโซ่ส่วนฉีดและทําความร้อนก่อน การขนส่งม้วนส่วนผสม |
| ทิศทางของเครื่องขนส่ง PCB | ซ้ายไปขวา หรือขวาซ้าย |
| สายขนส่ง | รถรางอลูมิเนียม |
| ความสูงของคอนเวียร์ | 900+/-30mm |
| โต๊ะการเสนอ | |
| แกนเคลื่อนที่ | X, Y, Z |
| การควบคุมการเคลื่อนไหว | การควบคุมเซอร์โวในวงจรปิด |
| ความแม่นยําของตําแหน่ง | + / - 0.05 มิลลิเมตร |
| ไฟ | การปั่นโลหะ |
| การบริหารการไหล | |
| กระปุกระบาย | ญี่ปุ่น ลูมิน่า |
| ความทนทานของกระบอก | สแตนเลส |
| ความจุของถังน้ํา | 1L |
| ความจุของถังแอลกฮอล์ | 1L |
| ปรับความร้อนก่อน | |
| วิธีการทําความร้อนก่อน | อากาศร้อนบนด้านบน เครื่องทําความร้อน IR ด้านล่าง |
| พลังงานของเครื่องทําความร้อน | 6kW |
| ระยะอุณหภูมิ | 25-240 องศาเซลเซียส |
| เครื่องเชื่อม | |
| จํานวนถังแบบมาตรฐาน | 1PCS |
| ความจุของถังผสม | 16 กิโลกรัม / กระปุกผสม |
| ระยะอุณหภูมิการผสม | PID |
| เวลาละลาย | 30 นาที |
| อุณหภูมิการผสมผสานสูงสุด | 350 C |
| เครื่องปรับความร้อน | 1.5kw/ถังผสม |
| ช่องสับ | |
| หมึก | ปรับแต่ง |
| สาร | สับสนธิคาร์บอนสูง |
| ช่องประปาแบบมาตรฐาน | อุปกรณ์ 5 ชิ้น ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| การจัดการ N2 | |
| เครื่องทําความร้อน N2 | อุปกรณ์มาตรฐาน |
| ระยะความร้อน N2 | 0 - 350 C |
| การบริโภค N2 | 1---3m3 / h / ช่อง |
เครื่องแบบมาตรฐานประกอบด้วย:
| 序号 ซีเรียล | 名称Item ชื่อของ | 内容content เนื้อหา | จํานวน จํานวน |
| 1 | ระบบควบคุม ระบบควบคุม | เครื่องคอมพิวเตอร์และจอPC และจอ |
1 ชุด |
| คล้องตรวจจับในเวลาจริง ถ่ายทอดสด | |||
| ควบคุมและควบคุมการควบคุมการเคลื่อนไหว | |||
| 2 |
平台运动系统 ระบบเคลื่อนไหวบนแพลตฟอร์ม (喷雾用) |
全?? 造两轴平台xy โต๊ะเคลื่อนไหว |
1 ชุด
|
| 两轴全配滚珠丝杆及直线导轨2 แกน พร้อมกับลูกกลมสกรูและเส้นทางการกิลลี่ราง | |||
| 兩軸全配伺服電機及伺服驅動器 2 แกน อุปกรณ์พร้อมกับมอเตอร์เซอร์โวโรและคนขับ | |||
| 3 | ระบบระบายน้ําแบบเลือก | 进口喷射 วาล์วระบายน้ําที่นําเข้า |
1 ชุด
|
| ธาตุช่วย ธาตุไหล | |||
| 喷雾气控制流动气动系统 ระบบระบายอากาศ | |||
| 喷嘴自动清洁系统 ระบบทําความสะอาดแบบอัตโนมัติ | |||
| 4 | 预热系统 ระบบทําความร้อนก่อน | 热风上预热,红外射灯下预热 ทําให้อากาศร้อนร้อน, เครื่องทําความร้อนอินทรีย์ด้านล่าง |
1 ชุด
|
| 5 |
平台运动系统 ระบบเคลื่อนไหวบนแพลตฟอร์ม (ไฟไหม้) |
全?? 造三轴平台xyz โต๊ะเคลื่อนไหว |
1 ชุด
|
| 三轴全配滚珠丝杆及直线导轨3แกน อุปกรณ์พร้อมกับสกรูลูกกลมและรถไฟสายการกิลเลี่ยนเส้น | |||
| 三轴全配伺服电机及伺服驱动器3แกน พร้อมเครื่องยนต์เซอร์โวและคนขับ | |||
| 6 | 選択性 接锡炉 หม้อผสม | 15KG 炉锡,叶轮,流道,伺服系统 15kg ความจุ โต๊ะผสมเหล็ก, อินเปลเลอร์, อุโมงค์, มอเตอร์เซอร์เวอร์ |
1 ชุด
|
| ระบบระวังความร้อน | |||
| ระบบควบคุมอุณหภูมิ | |||
| ระบบการปรับความร้อนในสาย | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm) ช่องเจาะผสมแบบมาตรฐาน | |||
| 7 |
运输部份 ระบบขนส่ง |
前后运输导轨独立步进驱动 ((喷雾预热段) การขับเคลื่อนขั้นตอนอิสระของรถไฟนําการขนส่งด้านหน้าและด้านหลัง (ส่วนปรับอุ่นก่อนด้วยสเปรย์) |
1 ชุด
|
| 前后链条 การขนส่งเส้นทาง ((喷雾预热段) คู่มือการขนส่งโซ่ด้านหน้าและด้านหลัง | |||
| เครื่องป้องกัน PCB板阻?? 装置喷雾段,预热段ส่วนสเปรย์ของอุปกรณ์ป้องกันแผ่น PCB, ส่วนทําความร้อนก่อน | |||
| 前后运输导轨独立步进驱动 ((锡炉段) การขับเคลื่อนขั้นตอนอิสระของรถไฟนําการขนส่งด้านหน้าและด้านหลัง (ส่วนผสมหมึก) | |||
| 前后滚轮运输导轨 ((锡炉段) คู่มือการขนส่งม้วนด้านหน้าและด้านหลัง (ส่วนผสมหมึก) | |||
| PCB板阻?? 装置锡炉段 เครื่องปิดแผ่น PCB ส่วนผสมหมึก | |||
| PCB板侧 装置 ระบบแนบด้าน PCB | |||
| 8 | 机器?? 体 หมุนเครื่อง | 机架及表面喷粉机框/cover & painting เครื่องฉีดพ่นผง |
1 ชุด
|
