ประโยชน์:
1เครื่องแบบออฟไลน์, ในตารางการเคลื่อนไหว XYZ เดียวรวมการเคลื่อนไหวและการผสมผสานแบบคัดเลือก
2คุณภาพการผสมผสานสูง
3.การเคลื่อนไหวแผ่น PCB, การพ่นและพื้นที่ปั่นที่ตั้ง
4.สามารถวางติดกับสายการผลิต SMT สําหรับการผสมผสาน, นุ่มนวลมาก
5.การควบคุม PC ครบถ้วน ปริมาตรทั้งหมดสามารถกําหนดใน PC และบันทึกไปยังเมนู PCB, เช่นการเคลื่อนที่เส้นทาง, อุณหภูมิ solder, ประเภทของไหลเวียน, ประเภท solder, n2 อุณหภูมิ เป็นต้นการติดตามได้ดีที่สุดและง่ายที่จะได้รับคุณภาพการผสมซ้ํา.

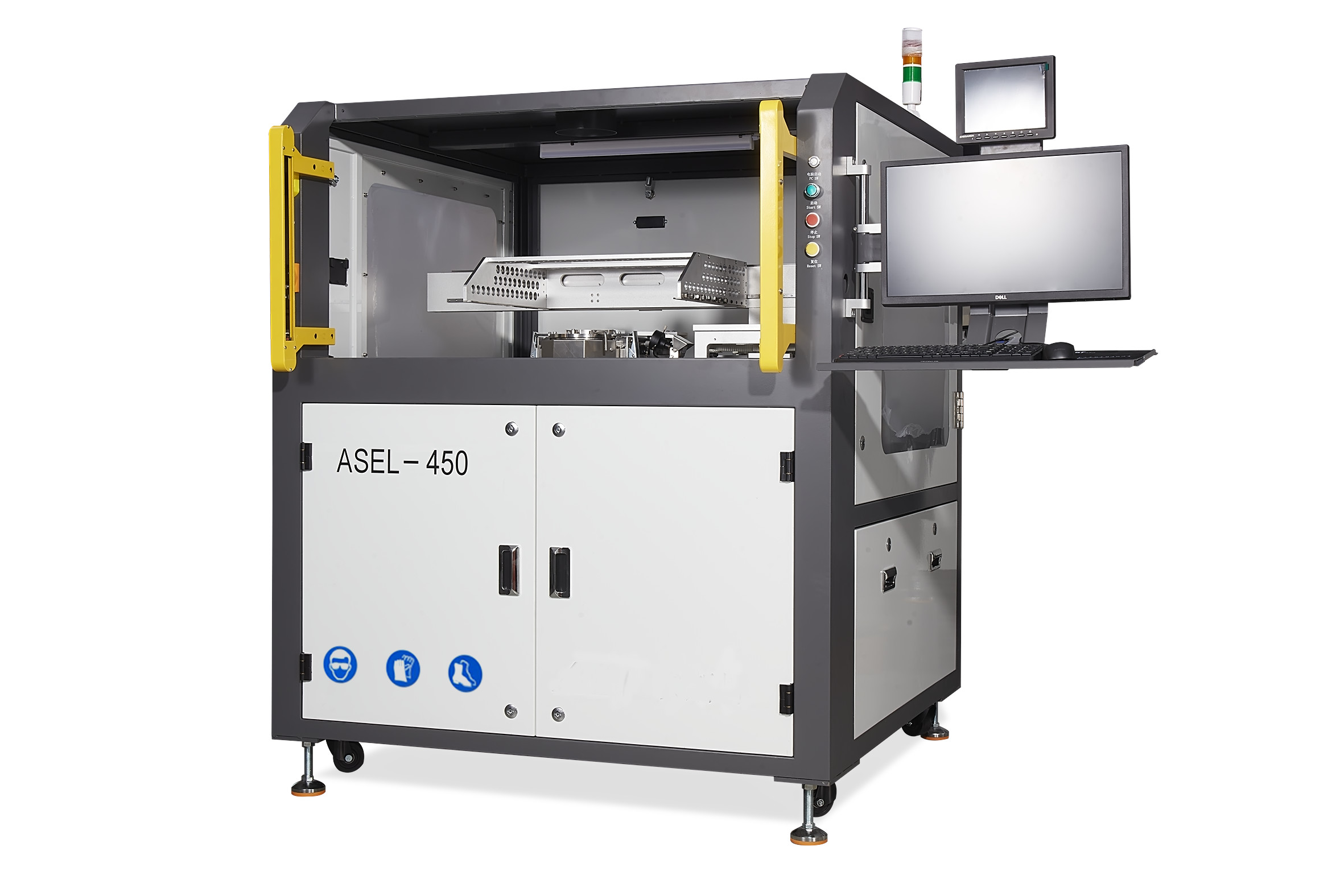

| รายการ | ASEL-450 |
| สาธารณะ | |
| พลังงานทํางาน / พลังงานสูงสุด | 1--3KW/5KW |
| ขนาด PCB | 50x50-350x450 มิลลิเมตร |
| ขนาดของเครื่อง | 1090*1256*1340 มม. |
| น้ําหนักสะสม | 320KG |
| พลังงานไฟฟ้า | 1PH 220V 50HZ |
| การอํานวยอากาศ | 3-5 บาร์ |
| จําเป็นต้องออก | 100M3/h |
| พลาตฟอร์มหุ่นยนต์ PCB | |
| แกนการเคลื่อนไหว | X, Y, Z |
| การควบคุมการเคลื่อนไหว | เซอร์โวเต็ม |
| ความแม่นยําของตําแหน่ง | + / - 0.05 มิลลิเมตร |
| ความว่างด้านบนของ PCB | 80 มม |
| ความสะอาดด้านล่าง PCB | 30 มม. |
| การตั้งตําแหน่ง PCB | ความดันการทดสอบด้วยตัวเอง |
| การจัดการ solder | |
| สถานที่ผสมแบบมาตรฐาน | 1 ชิ้น |
| ความจุของถังผสม | 15 กิโลกรัม |
| การควบคุมอุณหภูมิของเครื่องเชื่อม | PID |
| เวลาอุ่น | 45 นาที |
| อุณหภูมิสูงสุด | 380 C |
| เครื่องทําความร้อนกระถางลวด | 3kw |
| เครื่องปั่น | |
| ช่องจุ้ย MiniWave | Dia 2 ถึง 8 มิลลิเมตร |
| กระปุกที่กําหนดเอง | สามารถให้ |
| การบริหารจัดการความอ่อนแอของไนโตรเจน (N2) | |
| เครื่องทําความร้อน N2 | อุปกรณ์มาตรฐาน |
| ระยะควบคุม PID N2 Temp | 0 - 350 C |
| N2 การบริโภคต่อจุล | 1.5m3/H/NOZZLE |
| ต้องการความบริสุทธิ์ของ N2 ไอน์ซีเจน | O2 < 20 PPM |
| การบริหารการไหล | |
| สเปรย์ฟลัคซ์ โซล | มินิสเปรย์ฟลัคเซอร์ ประเภทกระสุน |
| ความจุ | 1.2L |
| ถังอากาศ | ถังความดัน |
| ระบบควบคุม | |
| วิธีการโปรแกรม | การควบคุมคอมพิวเตอร์ PC |
| ระบบควบคุม | การควบคุมคอมพิวเตอร์ PC |
| เวลา โปรแกรม | 10 นาที |
