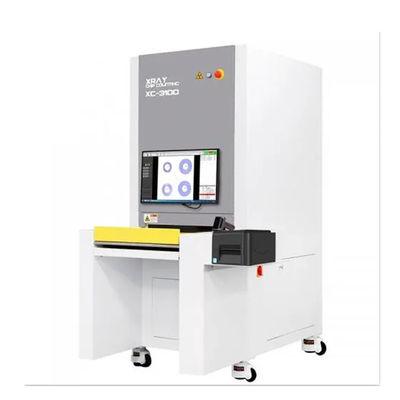

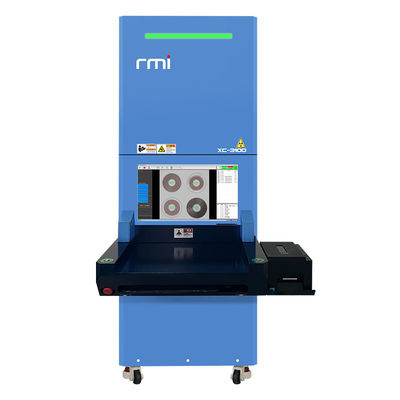

เครื่องนับส่วนประกอบ X-Rayใช้หลักการฉาก X-Ray และโปรแกรมอัลการิทึมที่พัฒนาอย่างเป็นอิสระที่มีฟังก์ชัน AI ซึ่งสามารถคํานวณจํานวนวัสดุในรีลวัสดุได้อย่างรวดเร็วและแม่นยําตัวนับชิป X-Ray นี้ยังมี MES การอัพโหลดข้อมูลและการพิมพ์อัตโนมัติของสัญลักษณ์วัสดุ. เพื่อบรรลุหน้าที่ในการปรับปรุงประสิทธิภาพการทํางานและประหยัดแรงงาน
รายละเอียด:
|
รุ่น |
XC-3100 |
|
ประเภทหลอด |
หลอดปิด |
|
ความละเอียดของพื้นที่ |
30μm |
|
โลตติจ์ท่อ |
50kv |
|
กระแสท่อ |
1000μA |
|
วิธีการจับภาพ |
การถ่ายภาพดิจิตอลแบบแผ่นเรียบ |
|
ความแม่นยําของการถ่ายภาพ |
139μm |
|
ขนาดภาพ |
430*430 มิลลิเมตร |
|
การแก้ไข |
3072*3072px |
|
ความแม่นยําของพิกเซล |
≤ 2μm |
|
ความเร็วการถ่ายภาพ |
5 EDS/s |
|
การอ่านพิกเซล |
20 ล้าน/นิ้ว |
|
อัตราบวกเท็จ (0201) |
≤ 0.01% |
|
ความถูกต้อง |
99.99% (0201) |
|
พลัง |
AC110-220V, 50-60HZ, 1200W |
|
ขนาด (พร้อมเครื่องพิมพ์) |
950*1460*1960 มม. |
|
น้ําหนัก |
450 กก. |
1ความแม่นยํา: 99.99% (0201)
2. ประเภทอุปกรณ์ขั้นต่ําที่เข้ากันได้: 01005 (หน่วย: นิ้ว)
3ความเร็วสูงสุดของการชี้: ประมาณ 6-10 วินาที/4 แผ่น
4คํานวณจากขนาดขั้นต่ํา 01005 (หน่วย: นิ้ว) 20,000 จุด
5. 7 "ตู้สี่ตู้ในเวลาเดียวกัน ความเร็วการให้อาหาร: ประมาณ 8 วินาที
6เวลารวมทั้งการบรรทุกและการปล่อย: ประมาณ 11 วินาที
7. รองรับขนาดหลายของคลังสินค้า (7" ~ 15");
8. พร้อมฟังก์ชันการตรวจหา PCB X-Ray และฟังก์ชันการตรวจหาสินค้าประกอบ X-Ray อื่น ๆ
9. รองรับการอัพโหลดข้อมูลอัตโนมัติไปยังเมฆและการร่วมกัน อัพเดทฐานข้อมูลทุกเดือน ยิ่งเวลายาว ยิ่งแม่นยํา
10. การทํางานด้วยปุ่มเดียว, อินทิวชั่นและการใช้งานง่าย GUI;
11. ลดต้นทุนลงทุนให้น้อยที่สุด (ต้นทุนการนํามาใช้งานที่สูงกว่าปกติ)
12ความปลอดภัยสูง มีใบรับรองสหภาพยุโรป CE ระบบการจัดการคุณภาพนานาชาติ ISO และใบรับรอง AERB สําหรับ X-ray
1ง่าย: ผสมผสานกับแนวคิดระดับนานาชาติที่ก้าวหน้า เข้าใจง่าย เรียนง่าย และดูแลง่าย
2. ประหยัดเวลา: การจัดการคลังสินค้ามีประสิทธิภาพมากขึ้น สามารถประหยัด 10-20 เท่าของค่าใช้จ่ายเวลา;
3การป้องกันภัย: การปรับแต่งฮาร์ดแวร์จากอิมพอร์ต อัตราความล้มเหลวในการผลิตต่ํา
4ความปลอดภัย: พื้นฐานจากกฎทั่วไปของการออกแบบสากล ระดับความปลอดภัยสูงสุด
5- มีความมั่นคง: โปรแกรมที่รุ่นใหญ่, ฮาร์ดแวร์และกระบวนการผลิตชั้นนํา
ระบบนับส่วนประกอบ
ใช้อัลกอริทึมการนับที่ปรับปรุงโดย AI เพื่อทําการตรวจสอบจุดของวัสดุต่างๆ: SMD มาตรฐาน, เทปสับ, JEDEC/Matrix tray, MELF, Aluminum Caps, Soic, To, BGA/CPU, Tantal,เครื่องกรองและชิ้นส่วนอื่น ๆสามารถนับได้ถึงสี่พัลเล็ตวัสดุในเวลาเดียวกัน และใช้เวลาเพียง 8 วินาทีในการทําสําเร็จ ซึ่งทําให้เวลานับของพัลเล็ตชิ้นส่วนลดลงอัพเดทฐานข้อมูลเป็นประจํา, และเชื่อมต่อกับระบบ ERP / MES ของโรงงาน ประหยัดเวลาและค่าใช้จ่ายอย่างมาก
