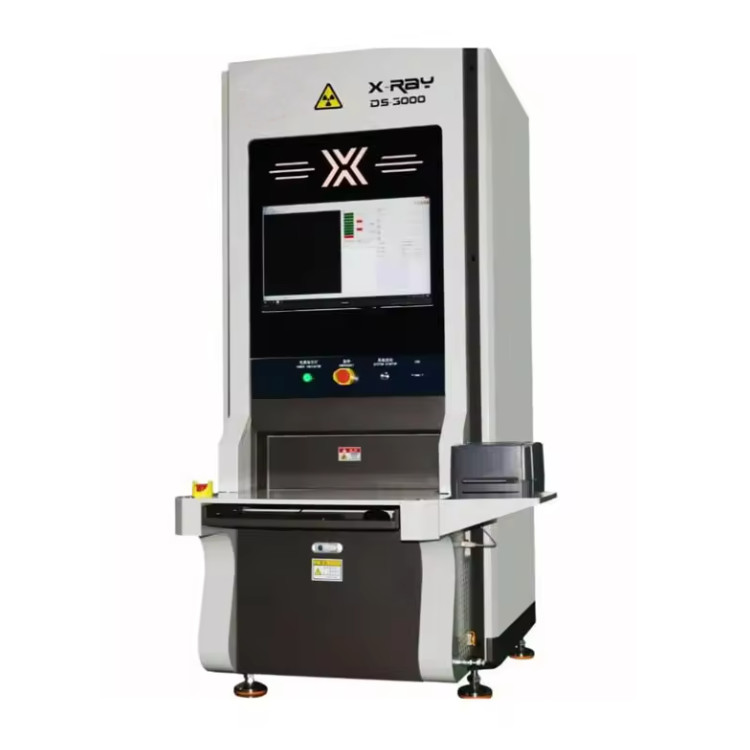

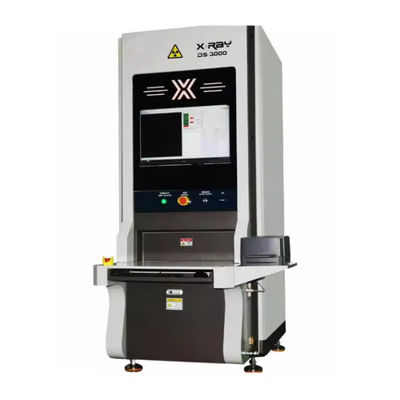

เครื่องนับออฟไลน์ X-ray SMT
ข้อดีของเครื่องมือ DS-3000
แหล่งรังสีเอ็กซ์ใช้หลอดรังสี VJ ของอเมริกัน ซึ่งมีอายุการใช้งานยาวนานและไม่ต้องบํารุงรักษา เครื่องตรวจจับแผ่นเรียบใช้จอ ultra-clear ขนาด 17 นิ้ว มีภาพเร็วและไม่มีการบิดเบือนสี่แผ่นวัสดุ 7 นิ้วหรือแผ่นวัสดุ 13 ถึง 17 นิ้วหนึ่งสามารถคํานวณในเวลาเดียวกัน. ลดเวลาการนับอย่างมากและหลีกเลี่ยงแรงงานที่เกิน แทนที่จะสามารถช่วยบุคลากรอื่น ๆ ในการปิดหรือเปลี่ยนสายและสั้นเวลาในการเปลี่ยนและหยุด
ความต้องการในการใช้งาน: หลังจากการนับโดยตรงของเครื่องนับฉาย X-RAY ที่มีความฉลาดเสร็จสิ้นแล้ว, ผลการนับจะอัพโหลดข้อมูลไปยังระบบควบคุมดิจิตอลเพื่ออัพเดท
และโอกาสการใช้งาน:
1 รายงานวัสดุ WO 2 คลังสินค้า LPN ครั้งเดียว 3 คลังสินค้าเบื้องต้น/คลังสินค้าคู่
รายละเอียด:
| ข้อมูลทั่วไป | |
| ระบบทํางาน | ออฟไลน์ |
| ขนาด ((มม) | 800 ((W) X1380 ((D) X1950 ((H) |
| น้ําหนัก | ประมาณ 800 กิโลกรัม |
| พลังงานไฟฟ้า | 110 ~ 220VAC 50/60Hz, 1.5KW |
| คอมพิวเตอร์ระบบ | |
| PC อุตสาหกรรม | เครื่องคอมพิวเตอร์อุตสาหกรรมที่มีโปรเซสเซอร์ Intel i7 (64 บิต) |
| ระบบปฏิบัติการ | ระบบปฏิบัติการ Window 10 |
| การแสดง | หน้าจอ LCD ขนาด 27 นิ้ว |
| ระบบเก็บ | |
| แรม 16GB, HDD 1TB + SSD 256G | |
| อุปกรณ์เสริมรวม | |
| เครื่องสแกนบาร์โค้ดมือ | / |
| เครื่องพิมพ์สัญลักษณ์ | / |
| ความสามารถในการตรวจสอบ | |
| ขนาดของเทปและรุ่น | 7 นิ้ว ~ 17 นิ้ว |
| ความสูงการสแกน | ≤ 80 มม |
| ความเร็วในการตรวจสอบสูงสุด | 7~17 |
| เทป & รีล | < 10s/Reel หรือ 4*7?? Reel < 10s |
| ขนาดส่วนประกอบ | 01005 |
| ความแม่นยําของการตรวจสอบ | ≥ 99.99% |
| หลอดรังสี | |
| ประเภท | หลอดปิด |
| ความดันสูงสุด | 50KV |
| ปัจจุบันสูงสุด | 1000 μA |
| ขนาดจุดโฟกัส | 0.03 มิลลิเมตร |
| ระบบถ่ายภาพ | |
| ประเภท | เครื่องตรวจจับแผ่นเรียบ (FPD) |
| ระยะการตรวจจับที่มีประสิทธิภาพ: | 430mmx430mm |
| แมตริกซ์พิกเซล | 3072*3072 พิกเซล |
| ขนาดพิกเซล | 139μm |
| อัตราเฟรม | 6fpsv |
| AD การแปลง | 16 บิต |
| พัสดุที่สามารถตรวจสอบได้ | |
| ชิป, ชิปส่วนใหญ่, แพ็คเกจ ESD, JEDEC Tray, Tube, Transistor | |
| องค์ประกอบที่สามารถตรวจสอบได้ | |
|
คอนเดซิเซเตอร์, รีสอสเตอร์, อินดูเตอร์, บอนด์, คริสตัล, ทรานซิสเตอร์, ไดโอเดส FETs, ความต้านทานหลายชนิด, คอนเดสเตอร์เหลือง, เครื่องเชื่อมที่สามารถตรวจสอบได้, ชิปวงจรบูรณาการ ฯลฯ |
|
| ฐานข้อมูล | |
| การสนับสนุนการเชื่อมต่อกับ MES, ERP และ WMS Intelligent | |
| ระบบความปลอดภัย | |
| มาตรฐาน |
สอดคล้องกับกฎหมาย FDA-CDRH CFR 21 102040 หมวดย่อยสําหรับระบบ X-ray ของตู้ |
| การปล่อยรังสี X |
< 1μSv/h (กฎหมาย FDA-CDRH CFR 21 1020)40 ต้องการมาตรฐานในหมวดย่อย < 5μSv/h) |
| การบริหารองค์กร | ระบบตรวจสอบลายนิ้วมือและรหัสผ่าน |
| ป้องกันการรั่วไหลของรังสี | |
| เครื่องวัดการรั่วไหลของรังสีในเวลาจริง | |
