หลักการทํางาน
ระบบของชุดอุปกรณ์นี้ประกอบด้วยส่วนประกอบหลักๆ 7 ส่วน คือ แหล่ง X-ray หน่วยถ่ายภาพ ระบบประมวลภาพคอมพิวเตอร์ ระบบกล ระบบควบคุมไฟฟ้า,ระบบป้องกันความปลอดภัย และระบบเตือน มันรวมการทดสอบที่ไม่ทําลายล้างที่ทันสมัย เทคโนโลยีโปรแกรมคอมพิวเตอร์ การสรรภาพและเทคโนโลยีการประมวลผลเทคโนโลยีการขนส่งเครื่องกล, และอัลกอริทึม AI ซึ่งครอบคลุม 4 ด้านทางเทคนิคหลัก คือ ออตติกส์, มะกานิกะ, อิเล็กทรอนิกส์ และอัลกอริทึมโดยใช้ความแตกต่างในการดูดซึมรังสีเอ็กซ์ที่เกิดจากวัสดุหรือความหนาที่แตกต่างกัน, ส่วนประกอบภายในของตู้อุปกรณ์อิเล็กทรอนิกส์จะถูกถ่ายภาพและนับเพื่อตรวจพบ

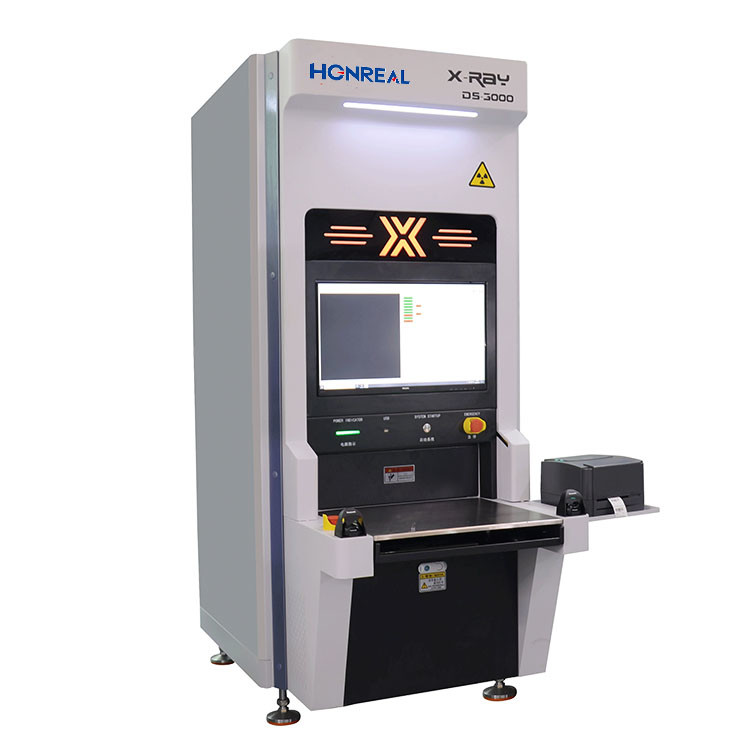

เครื่องนับส่วนประกอบที่ฉลาด X-RAY ถูกออกแบบมาเพื่อทํางานร่วมกับสายการผลิต SMT เพื่อนับสารเหลือโดยอัตโนมัติเครื่องนี้สามารถนับสี่รีลวัสดุพร้อมกัน, สแกนรหัสโดยอัตโนมัติ และบรรลุเป้าหมายของการลดแรงงานและเพิ่มประสิทธิภาพ เครื่องนับส่วนประกอบ X-RAY ที่ฉลาดสามารถบูรณาการกับระบบ MES ตามความต้องการทําให้การนับสารเหลือและการจัดเก็บวัสดุมีประสิทธิภาพมากขึ้น, ปลอดภัย และมุ่งเน้นข้อมูล
รายละเอียด:
| ข้อมูลทั่วไป | |
| ระบบทํางาน | ออฟไลน์ |
| ขนาด ((มม) | 800 ((W) X1380 ((D) X1950 ((H) |
| น้ําหนัก | ประมาณ 800 กิโลกรัม |
| พลังงานไฟฟ้า | 110 ~ 220VAC 50/60Hz, 1.5KW |
| คอมพิวเตอร์ระบบ | |
| PC อุตสาหกรรม | เครื่องคอมพิวเตอร์อุตสาหกรรมที่มีโปรเซสเซอร์ Intel i7 (64 บิต) |
| ระบบปฏิบัติการ | ระบบปฏิบัติการ Window 10 |
| การแสดง | หน้าจอ LCD ขนาด 27 นิ้ว |
| ระบบเก็บ | |
| แรม 16GB, HDD 1TB + SSD 256G | |
| อุปกรณ์เสริมรวม | |
| เครื่องสแกนบาร์โค้ดมือ | / |
| เครื่องพิมพ์สัญลักษณ์ | / |
| ความสามารถในการตรวจสอบ | |
| ขนาดของเทปและรุ่น | 7 นิ้ว ~ 17 นิ้ว |
| ความสูงการสแกน | ≤ 80 มม |
| ความเร็วในการตรวจสอบสูงสุด | 7~17 |
| เทป & รีล | < 10s/Reel หรือ 4*7?? Reel < 10s |
| ขนาดส่วนประกอบ | 01005 |
| ความแม่นยําของการตรวจสอบ | ≥ 99.99% |
| หลอดรังสี | |
| ประเภท | หลอดปิด |
| ความดันสูงสุด | 50KV |
| ปัจจุบันสูงสุด | 1000 μA |
| ขนาดจุดโฟกัส | 0.03 มิลลิเมตร |
| ระบบถ่ายภาพ | |
| ประเภท | เครื่องตรวจจับแผ่นเรียบ (FPD) |
| ระยะการตรวจจับที่มีประสิทธิภาพ: | 430mmx430mm |
| แมตริกซ์พิกเซล | 3072*3072 พิกเซล |
| ขนาดพิกเซล | 139μm |
| อัตราเฟรม | 6fpsv |
| AD การแปลง | 16 บิต |
| พัสดุที่สามารถตรวจสอบได้ | |
| ชิป, ชิปส่วนใหญ่, แพ็คเกจ ESD, JEDEC Tray, Tube, Transistor | |
| องค์ประกอบที่สามารถตรวจสอบได้ | |
|
คอนเดซิเซเตอร์, รีสอสเตอร์, อินดูเตอร์, บอนด์, คริสตัล, ทรานซิสเตอร์, ไดโอเดส FETs, ความต้านทานหลายชนิด, คอนเดสเตอร์เหลือง, เครื่องเชื่อมที่สามารถตรวจสอบได้, ชิปวงจรบูรณาการ ฯลฯ |
|
| ฐานข้อมูล | |
| การสนับสนุนการเชื่อมต่อกับ MES, ERP และ WMS Intelligent | |
| ระบบความปลอดภัย | |
| มาตรฐาน |
สอดคล้องกับกฎหมาย FDA-CDRH CFR 21 102040 หมวดย่อยสําหรับระบบ X-ray ของตู้ |
| การปล่อยรังสี X |
< 1μSv/h (กฎหมาย FDA-CDRH CFR 21 1020)40 ต้องการมาตรฐานในหมวดย่อย < 5μSv/h) |
| การบริหารองค์กร | ระบบตรวจสอบลายนิ้วมือและรหัสผ่าน |
| ป้องกันการรั่วไหลของรังสี | |
| เครื่องวัดการรั่วไหลของรังสีในเวลาจริง | |
ระบบนับส่วนประกอบ
ใช้อัลกอริทึมการนับที่ปรับปรุงด้วย AI เพื่อทําการตรวจสอบจุดของวัสดุต่างๆ: SMD มาตรฐาน, เทปสับ, JEDEC/Matrix tray, MELF, Aluminum Caps, Soic, To, BGA/CPU, Tantal,เครื่องกรองและชิ้นส่วนอื่น ๆสามารถนับได้ถึงสี่พัลเล็ตวัสดุในเวลาเดียวกัน และใช้เวลาเพียง 8 วินาทีในการทําสําเร็จ ซึ่งทําให้เวลานับของพัลเล็ตชิ้นส่วนลดลงอัพเดทฐานข้อมูลเป็นประจํา, และเชื่อมต่อกับระบบ ERP / MES ของโรงงาน ประหยัดเวลาและค่าใช้จ่ายอย่างมาก
