ลักษณะ:

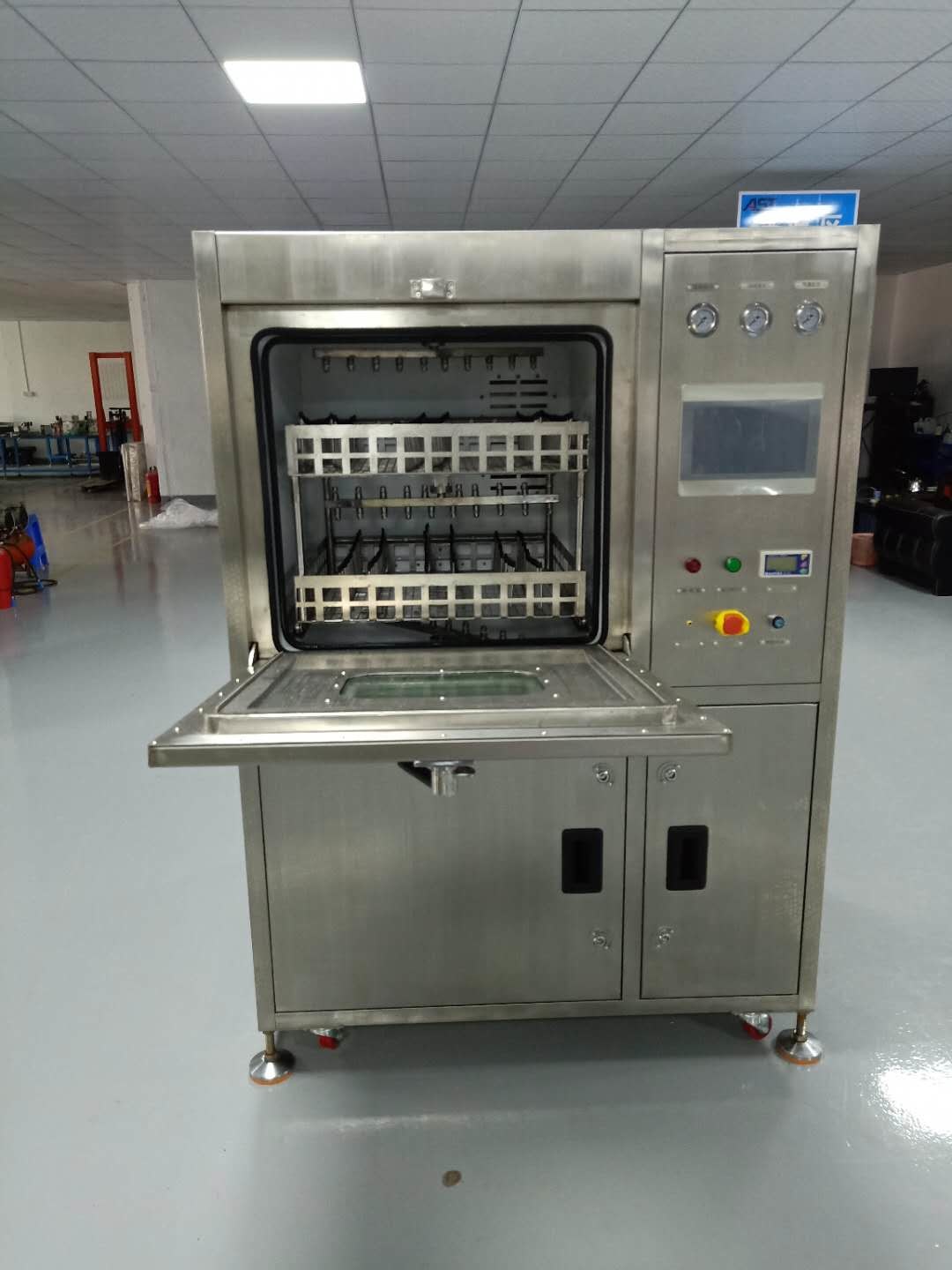

1การจินตนาการกระบวนการทั้งหมด: ห้องทําความสะอาดพร้อมกับหน้าต่างมองเห็นและไฟ LED 2 ดวง กระบวนการทําความสะอาดจะชัดเจนในสายตา

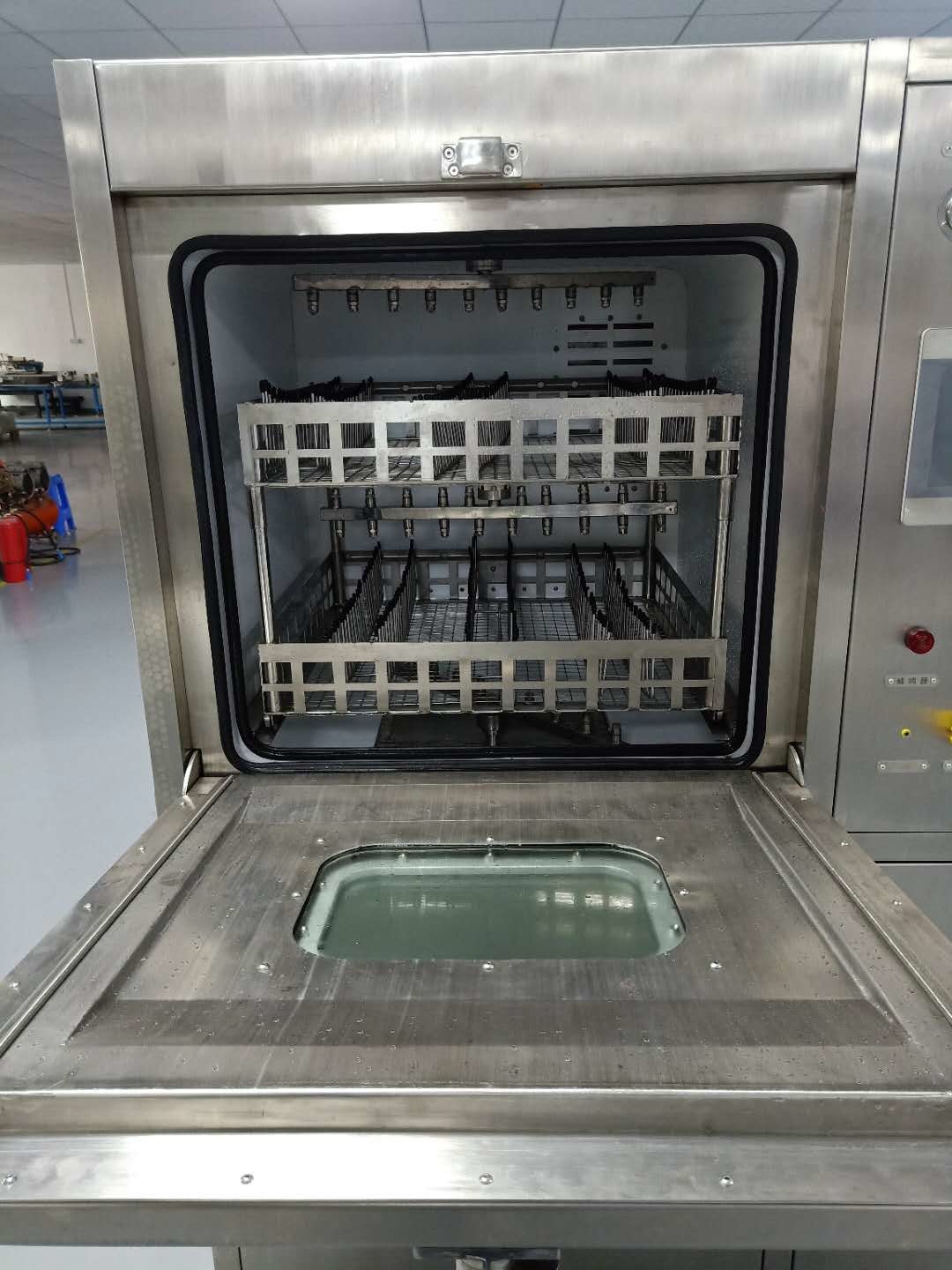

2.ถังทําความสะอาดขนาดใหญ่ที่สุดในโลก: 610mm ((L) × 560mm ((W) × 100mm ((H) 2 ชั้น ตอบสนองขนาด PCBA ที่ใหญ่และผลิตการทําความสะอาดที่สูงกว่า
3.การออกแบบจุลที่วิทยาศาสตร์มากที่สุด ((สิทธิบัตร ): การเพิ่มจุลจากซ้ายไปขวา, เพิ่มประสิทธิภาพการทําความสะอาด, การกระจายจุลขึ้นและลง, แก้ปัญหาพื้นที่ที่สะอาดตาบอด
4.การออกแบบปรับความดันของกระบอก: แก้ปัญหาขนาดเล็กของ PCBA ในกระบวนการทําความสะอาดโดยการพ่นภายใต้ความดันสูง
ด้วยระบบการทําความร้อนสล็อตแบบประปาแบบมาตรฐาน การทําความสะอาดมีประสิทธิภาพสูงมาก การลดเวลาทําความสะอาด
5อินเตอร์เฟซจอสัมผัส: ตามแบบจําลอง PCBA ที่แตกต่างกันที่ตั้งด้วยปารามิเตอร์กระบวนการที่แตกต่างกัน, การแก้ไขรวดเร็วและหลากหลายปารามิเตอร์กระบวนการที่แตกต่างกันสามารถเก็บโปรแกรม, รวมถึง,อุณหภูมิของสารละลาย, เวลาทําความสะอาด, เวลาล้าง / เวลา, อุณหภูมิล้าง, เวลาแห้ง, อุณหภูมิการแห้ง, ปริมาตรการตรวจสอบการนําไฟ, ฯลฯสามารถตั้งคําว่าการจัดการรหัสผ่าน.
6มาตรฐานความสะอาดสูง: การปนเปื้อนไอออนตรงกับมาตรฐาน 610D IPC - ชั้น I (ต่ํากว่า 1.5 ug / cm2)
7.Convenient น้ํายาเพิ่มโหมด: สามารถคู่มือที่จะเข้าร่วม, ยังสามารถตั้งตามสัดส่วน (5% ~ 25%) อัตโนมัติสัดส่วนน้ํา DI และสารเหลวเคมี
8ระบบทําความสะอาดครบวงจร: ตามพื้นผิวของผลิตภัณฑ์
รูปแบบการทําความสะอาดอัตโนมัติ: ในภายในที่สะอาดจบการทําความสะอาด, ล้างและแห้งกระบวนการทั้งหมด, ขนาดเล็ก, โครงสร้างคอมแพคต์
ปริมาตรเทคนิค:
| เนื้อหา | ปริมาตร |
| ตัวอย่างหมายเลข | HR-Q6 |
| ขนาดพื้นที่สะอาด | L610*W560*H160mm 2ชั้น |
| ความจุของถังป้อน | 30L |
| ความจุของถังระบายน้ํา | 70L |
| ความจุของถังฉีด | 17-23L |
| พลังงานของเครื่องอบอุ่นเครื่องฉีด | 6KW |
| เวลาทําความสะอาด | 0 ~ 99 นาที ((ปรับได้) |
| อุณหภูมิในการทําความสะอาด ((เหลว) | อุณหภูมิห้อง ~ 75°C (ปรับได้) |
| เวลาล้าง | 1 นาที/เวลา ((1-59 ครั้ง/ปรับได้) |
| อุณหภูมิในการล้าง ((DI น้ํา) | อุณหภูมิห้อง ~ 75 °C (สามารถปรับ) |
| เวลาแห้ง | 0 ~ 99 นาที/ ((ปรับได้) |
| ระยะการติดตามความต้านทาน | 0 ~ 18M |
| พลังงานของเครื่องทําความร้อนถังสารละลาย | 9KW |
| อุณหภูมิการแห้ง | อุณหภูมิห้อง ~ 99 °C/ (ปรับได้) |
| พลังงานเครื่องทําความร้อนแห้ง/KW | 6KW |
| ความดันฉีด | 30PSI- 90PSI (ปรับได้) |
| เครื่องกรองประเภทเคมี |
0.22μm (อนุภาคกรอง:พลาสต์ผสมผสม, โรซิน, แหล่งไหลและสารพิษ) |
| Di เครื่องกรองน้ํา | อินเตอร์เฟซประเภทสานเร็ว 1 นิ้ว |
| สนามปล่อยสารเคมี | อินเตอร์เฟซประเภทสานเร็ว 1 นิ้ว |
| เครื่องวัดแรงดันในเวลาจริง | 3 PCS (ช่องน้ํา/น้ําDI/ขยะ) |
| ปั๊มสเปรย์แนวราบ | 5.5KW |
| ขนาดช่องออก | Φ100 ((W) * 30mm ((H) |
| แหล่งพลังงาน; แหล่งอากาศ | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| น้ําหนักสะสม | 400 กิโลกรัม |
| ขนาด | L1400*W1350*H1830 มม. |
บริษัทเชนเจน ฮอนเรอัล เทคโนโลยี จํากัดเป็นบริษัทเทคโนโลยีสูงระดับชาติ ที่เชี่ยวชาญในด้านการวิจัยและพัฒนา อุปกรณ์ smt การผลิต การขาย บริการให้กับบริษัทอิเล็กทรอนิกส์ 500 อันดับแรกของโลกเงินลงทะเบียนของบริษัทอยู่ที่ 5 ล้านตั้งแต่การก่อตั้งของบริษัท Honreal ได้ยึดมั่นในการพัฒนาเทคโนโลยีเป็นแกนหลัก คุณภาพเป็นการอยู่รอด การวิจัยและพัฒนาที่อิสระ และนวัตกรรมต่อเนื่องหลังจากความพยายามอย่างต่อเนื่องมันมีสิทธิบัตรด้านเทคโนโลยีสูง
Q1: เวลาจักรยานของHR-Q6เครื่องทําความสะอาดชุด?
A1: ทั้งหมด 30 ~ 45 นาที ล้าง 10 นาที + ล้าง 10 นาที + แห้ง 10 ~ 25 นาที
Q2: Liuqid สามารถใช้ในHR-Q6เพื่อทําความสะอาด PCBA?
A2: น้ํา PCBA ล้างน้ําล้างน้ํา
Q3: มีหลาย pcbas สามารถHR-Q6ทําความสะอาดในรอบเดียว?
A3: L200 * W100mm ขนาด PCBA ตัวอย่างเช่น, มันสามารถทําความสะอาด 30 ~ 40pcs.
Q4: PCBAs ต้องการที่จะเผาหลังจากล้าง, ล้างและแห้งกระบวนการในเครื่อง?
A4: แน่นอนว่า PCBAs หลังจากทําความสะอาดต้องใส่ในเตาอบไฟฟ้าและเผา 2 ชั่วโมงที่ 100 ~ 110 ° C หรือ 4 ชั่วโมงที่ 80 ~ 90 ° C เพื่อทําให้ PCBA แห้งหมด
เปรียบเทียบภาพก่อนทําความสะอาดและหลังทําความสะอาด:
