เครื่องตรวจสอบออนไลน์ SMT AOI อัตโนมัติสําหรับการตรวจสอบทางแสง

1 ชุด
MOQ
Negotiable
ราคา

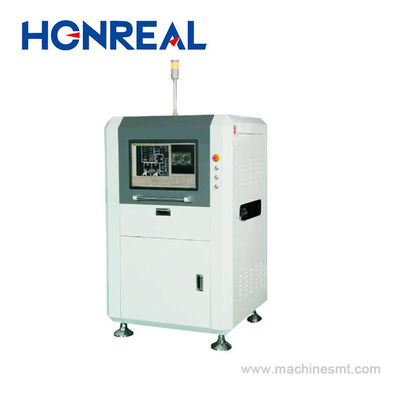

เครื่องตรวจสอบออนไลน์ SMT AOI อัตโนมัติสําหรับการตรวจสอบทางแสง
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
กล้อง: กล้อง CCD สีสันสดใส
ปรับความกว้าง: โดยอัตโนมัติ
ขนาด PCB: 20 mm × 20 mm ถึง 360 mm x 400 mm
ชิ้นส่วนขั้นต่ำ: ชิป 01005
ตำแหน่งที่แม่นยำ: < 8 μm
ความเร็วในการเคลื่อนที่: 830 มม./วินาที (สูงสุด)
แสดง: จอแสดงผล 22"
ขนาดเครื่อง: ยาว980มม.×980มม.×1600 มม
แสงสูง:

เครื่องตรวจสอบ AOI ออนไลน์

,

เครื่องตรวจสอบ SMT AOI

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HONREAL
ได้รับการรับรอง: CE ISO
หมายเลขรุ่น: H800
การชำระเงิน
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 15 วันทำงาน
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 100 ชุด / เดือน
รายละเอียดสินค้า

ออนไลน์ Smt Aoi เครื่องจักร ระบบตรวจสอบทางอัตโนมัติ



ลักษณะ:
1ความเร็วของกล้องดิจิตอลเพิ่มขึ้น 30%
2. กล่องเทเลเซ็นทริกความลึกสนามสูง สามารถวัดสานผ่าบนด้านของส่วนประกอบสูง
3. สนับสนุนการตรวจสอบ smt หน้า, หลังและสตั๊ดสถานี
4หนุนการตรวจสอบส่วนประกอบที่บรรจุ 0201 และ 01005
5การนําเข้าข้อมูล CAD ห้องสมุดส่วนประกอบเชื่อมต่ออัตโนมัติ การเลือกสีอัตโนมัติ
6โปรแกรมออฟไลน์และโปรแกรมอัพเดทที่ไม่หยุด
7. MES ข้อมูลการ docking เพื่อให้เกิดโรงงานที่ฉลาด
8รองรับการบริหารจัดการกลางหลายสายและบริการทางไกล



H800 ปริมาตรเทคนิค:

ประเภท โครงการ รายละเอียด
ระบบความเป็นตัวอย่างทางสายตา
การตรวจสอบ การใช้อัลกอริทึมหลายแบบแบบสังเคราะห์ เช่น Widm เทคโนโลยีความแตกต่างภาพสี เทคโนโลยีการสกัดสี ความคล้ายคลึง เทคโนโลยีการจัดการสองค่า Ocr / Ocv และอื่น ๆ
กล้อง 5 ล้าน กล้อง Ccd สี: 10um/15um/18um/20um/25um

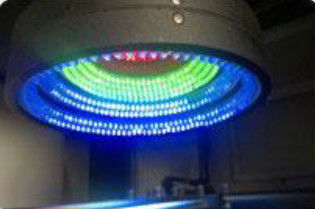

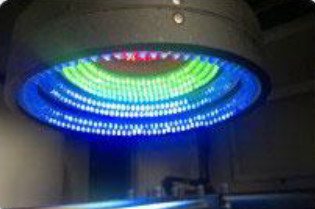

แหล่งแสง แสงสีสามมิติหลายช่องทรงแหวน เลือก RGB / RGBW / RGBR / RWBR ขึ้นอยู่กับการใช้งาน
ความเร็วในการประมวลภาพ 0201 ส่วนประกอบ < 7.6 ms
เวลาต่อภาพ 220~450ms
เนื้อหาการทดสอบ ความ อ่อนแอ ใน การ พิมพ์ ด้วย พิมพ์ พิมพ์ ไม่ตรงกันดี อุดตัน ไม่เพียงพอ เปิดติด
ความบกพร่องของส่วนประกอบ หายไป, ไม่ตรงกัน, สับสน, หินศพ, บิล์ดบอร์ด, เปลี่ยนแปลง, เปลี่ยนแปลงขั้วโลก, ผิด, เสียหาย
ความบกพร่องของเครื่องเชื่อม อุดม, ไม่เพียงพอ, สับสั้น, คราบ
การตรวจสอบการเชื่อมคลื่น การไหลผ่าน, ไม่เพียงพอ, สั้น, เซลด์เกิน, เซลด์ว่าง
ระบบกลไก
ขนาด PCB 20 มม × 20 มม ถึง 400 มม x 360 มม (สามารถทําขนาดใหญ่ขึ้นตามความต้องการของลูกค้า)

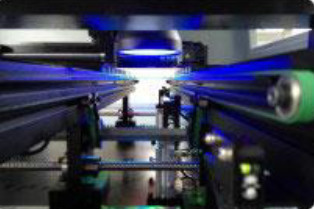

เครื่องขนส่ง PCB ซ้ายไปขวามือ (ไม่จํากัด, ขวาไปซ้าย), การติดตั้ง PCB: ด้านล่างขึ้น, การบรรจุและการปล่อย PCB อัตโนมัติ, ความสะอาดที่ปรับได้, ตอบสนองกับมาตรฐาน SMEMA. ความสะอาดของคอนเวียร์: 900±20mm
ความหนาของ PCB 0.3 mm ~5.0 mm
ความอดทนต่อ PCB Warp < 5 มม.
ความสะอาดของส่วนประกอบ ด้านบน<35 มิลลิเมตร ด้านล่าง<35 มิลลิเมตร
ส่วนพื้นที่ขั้นต่ํา 01005 ชิปและ 0.3 มิลลิเมตร pitch

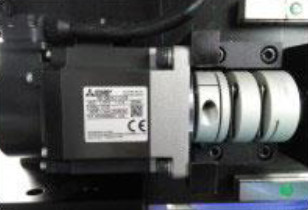

พลาตฟอร์ม X,Y คนขับ แซร์เวอร์ AC
สถานที่ที่แม่นยํา < 8m
ความเร็วการเคลื่อนไหว 830 mm/SEC (MAX)
ระบบโปรแกรม
ระบบปฏิบัติการ Microsoft Windows 7 X64
การควบคุมและการรับรู้ ลักษณะ Widm, Study Ok Template, Automatically Set Template Imaging, Identify Data And Error มูลค่าจํานวน
การปฏิบัติงาน การเขียนโปรแกรมกราฟฟิก นําไปพร้อมกับห้องสมุดชิป และได้รับกรอบการตรวจสอบตามรูปแบบชิป ตําแหน่ง Aureate ปรับไมครอน และโปรแกรมง่าย
เครือข่าย ท่าเรือสื่อสาร SMEMA
การปฏิบัติงาน โปรแกรมกราฟิก ภาษาจีน ภาษาอังกฤษ
ระบบควบคุม
คอมพิวเตอร์โฮสต์ CPU:Intel E3, Memory:16GB, Hard Disk:1TB
การแสดง 22 "จอ LED
ปริมาตรอื่น ๆ
ขนาดเครื่อง ((L*W*H) L980mm × 980mm × 1600 mm
น้ําหนัก ประมาณ 600 kg
พลัง AC220v, 10%, เซ้งล์เฟส 5a 50/60hz, การบริโภคพลังงาน 600w
