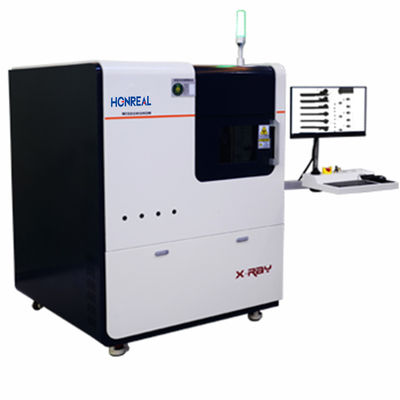

130mm × 130mm พื้นที่ถ่ายภาพ ระบบตรวจฉาก X เครื่องตรวจฉาก X ความแม่นยําสูง

ระบบตรวจสอบด้วยรังสีเอกซ์ เครื่องตรวจสอบรังสีเอกซ์ความแม่นยำสูง

คำอธิบายหลัก :

1. หลอดปิดจาก HAMAMATSU ญี่ปุ่น
2. ตัวตรวจจับนำเข้าจากเกาหลี Rayence
3. โฟกัสขนาดเล็ก
4. ขนาดจุดเล็กถึง 5 ไมโครเมตร
5. ตัวตรวจจับแผงแบนดิจิทัล CMOS ความละเอียดสูงและอัลตร้าความละเอียด 5" x 5" หรือ 4" x 3"
6. การเอียง 60° สำหรับการมองมุมเฉียง
7. แท่นตรวจสอบ 22" x 18" พร้อมการหมุน 350°
8. การทำแผนที่สีพร้อมหน้าต่างซูมช่วยให้ค้นหาและระบุข้อผิดพลาดได้ง่าย
9. การเคลื่อนที่แกน Z ของหลอดเอกซเรย์และตัวตรวจจับ
10. การตั้งค่า kV และ mA ควบคุมด้วยคอมพิวเตอร์
11. แท่น X-Y ความเร็วแปรผันควบคุมด้วยคอมพิวเตอร์ (และหมุน)
12. GUI ที่ใช้งานง่ายแบบคลิกเดียวให้การเข้าถึงเพื่อสร้างรูทีนการตรวจสอบขั้นสูง
13. เครื่องมือซอฟต์แวร์ทั้งหมดเป็นมาตรฐานรวมถึง (แต่ไม่จำกัดเพียง)
14. การตรวจจับช่องว่าง BGA และการคำนวณอัตโนมัติ
15. การตรวจสอบสายเคเบิล Flex แบบเคลื่อนที่ FPC ด้วยรังสีเอกซ์
16. การติดตั้ง SMT และการตรวจสอบ PCB ด้วยรังสีเอกซ์
17. การบันทึกมาโครอย่างง่ายสำหรับการตั้งโปรแกรมแบบขั้นตอนและทำซ้ำที่ใช้งานง่าย
18. เครื่องมือวัดต่างๆ สำหรับ TH, รัศมี, พื้นที่, เส้นรอบรูป, ฯลฯ
19. คอมพิวเตอร์อุตสาหกรรมพร้อมระบบ Windows, จอแบน LCD 24"

ระบบของอุปกรณ์ซีรีส์นี้ประกอบด้วยส่วนประกอบหลักเจ็ดส่วน: แหล่งกำเนิดรังสีเอกซ์แบบโฟกัสขนาดเล็ก, หน่วยสร้างภาพ, ระบบประมวลผลภาพคอมพิวเตอร์, ระบบกลไก, ระบบควบคุมไฟฟ้า, ระบบป้องกันความปลอดภัย และระบบเตือนภัย ผสานรวมการทดสอบแบบไม่ทำลายที่ทันสมัย, เทคโนโลยีซอฟต์แวร์คอมพิวเตอร์, เทคโนโลยีการรับและประมวลผลภาพ, เทคโนโลยีการส่งกำลังกล, และอัลกอริทึม AI ครอบคลุมสี่สาขาเทคนิคหลัก: ทัศนศาสตร์, กลไก, ไฟฟ้า, และอัลกอริทึม โดยใช้ประโยชน์จากความแตกต่างในการดูดซับรังสีเอกซ์ที่เกิดจากวัสดุหรือความหนาที่แตกต่างกัน จะสร้างภาพโครงสร้างภายในของวัตถุและทำการตรวจจับข้อบกพร่องภายใน สามารถสังเกตภาพการตรวจสอบความละเอียดสูงของผลิตภัณฑ์แบบเรียลไทม์ กำหนดการมีอยู่ ประเภท และระดับของข้อบกพร่องภายใน ในขณะเดียวกัน ตามความต้องการของผู้ใช้ที่กำหนดเอง อัลกอริทึม AI สามารถทำการตัดสินข้อบกพร่องอัตโนมัติ เพื่อให้มั่นใจในความถูกต้องและความเป็นกลางในการประเมิน

พารามิเตอร์อุปกรณ์

.
