| ขั้นต่ำ: | 1 set |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | Export wooden box packaging |
| ระยะเวลาการจัดส่ง: | 20 work days |
| วิธีการชำระเงิน: | T/T ，, Western Union, |
| ความสามารถในการจัดหา: | 50 Sets Per Month |
องค์ประกอบอิเล็กทรอนิกส์ บอร์ดวงจรพิมพ์ Pcb X Ray BGA XRAY Detector
คําอธิบายหลัก:

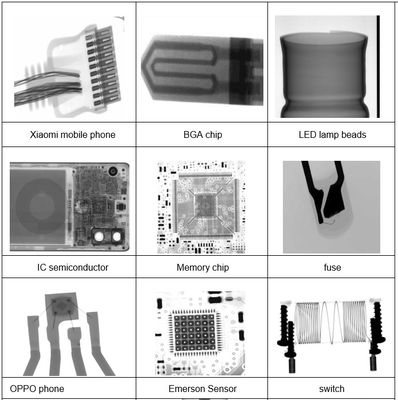

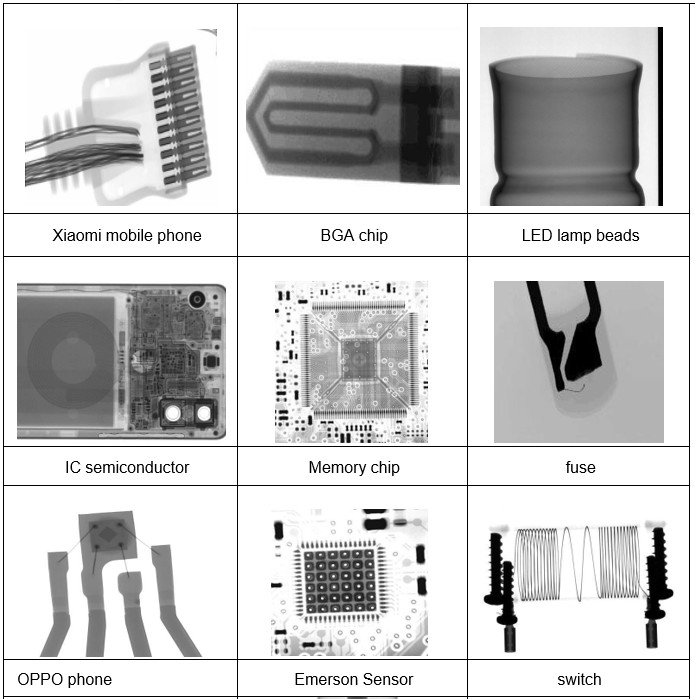

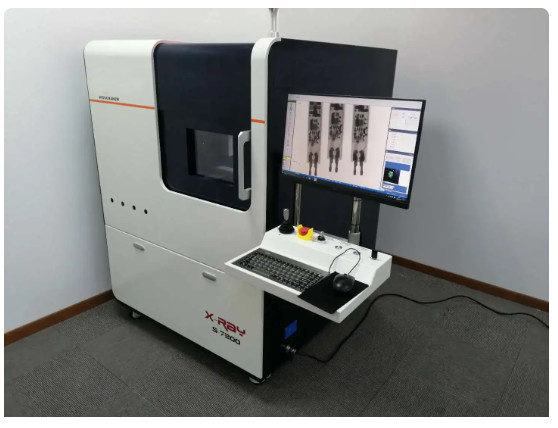

S7200 เครื่อง Xray IC IGBT สําหรับการตรวจสอบการผสมผสาน
BGA บอล Solder Ball Bubble Caculation ปรับปรุงความแข็งแรง
ชิป IC ภายในสายเชื่อม
การตรวจสอบ PCB FPC โมบายเฟล็กซ์เคเบิล
ตรวจสอบช่องว่างภายใต้ข้อ
PCBA BGA/IC LED อัลลิเมนูมินูม ทาแบบตาย การตรวจสอบสายเชื่อมแบตเตอรี่
ปริมาตรของอุปกรณ์
| การจัดหมวดหมู่ | รายการ | ประเภท | ปริมาตรและฟังก์ชัน |
|
การตั้งค่าฮาร์ดแวร์ |
แหล่ง X-ray |
ประเภทแบรนด์ |
ฮามามัตซู ฮามามัตซู ญี่ปุ่น แหล่ง |
| กระแสไฟฟ้า | 90kv,10-200uA | ||
| ขนาดโฟกัส | 5μm | ||
| Maxi พลังงาน | 8W | ||
|
หน่วยถ่ายภาพ |
ประเภทแบรนด์ |
iRAY ซิลิคอนอัมฟูส แฟลต เครื่องตรวจจับแผ่น |
|
| พื้นที่ถ่ายภาพ | 130mm × 130mm | ||
|
หน่วยความรู้สึกต่อแสง ขนาด |
85μm | ||
| พิกเซลเมทริกซ์ | 1536×1536 | ||
| การแก้ไข | 5.8Lp/mm | ||
|
มุมมัก |
มุมมอง 0-90° (45° ไปซ้ายและขวา) | ||
| อัตรากรอบภาพ | 20fps | ||
| อัตราการปรับขนาด |
การขยายขนาดทางกณิตศาสตร์ 150 ครั้ง |
||
|
คอมพิวเตอร์ |
แบรนด์เจ้าภาพ | คอมพิวเตอร์อุตสาหกรรม Advantech | |
|
คอมพิวเตอร์อุตสาหกรรม การตั้งค่า |
CPU:I5 6500 แรม:8G, HDD:1TB | ||
| มอนิเตอร์ | หน้าจอ LCD ขนาด 24 นิ้ว | ||
|
พลาตฟอร์มบรรทุก |
พื้นที่บรรทุก | 520mm × 520mm | |
| พื้นที่ตรวจสอบขนาดใหญ่ | 520mm × 520mm | ||
|
การเคลื่อนที่ (แกน Z) |
แผ่นตรวจจับ Z1 = 300mm แหล่ง X-ray Z2 = 300mm | ||
| การเคลื่อนที่ (แกน X) | แกน X = 510mm แกน Y = 405mm | ||
| น้ําหนักตัวอย่างสูงสุด | 10 กก. | ||
| วิธีควบคุมการเคลื่อนไหว | โจสติก, Maus, และคีย์บอร์ด | ||
| ระบบนําทาง | การตั้งค่า |
Hikvision ความละเอียดสูง กล้อง |
|
|
ระบบโปรแกรม |
การนําเสนอโปรแกรม |
ทรัพย์สินทางปัญญา |
พัฒนาอย่างอิสระ ด้วยโปรแกรมสิทธิทางปัญญา |
|
ฟังก์ชันของซอฟต์แวร์ |
การตั้งภาพอัตโนมัติ |
การบันทึกพิกัดตําแหน่งและข้อมูลปารามิเตอร์ของจุดลักษณะ |
||
| ฟังก์ชันการนําทางอัตโนมัติ | อํานวยความสะดวกในการเคลื่อนไหวอย่างรวดเร็วไปยังจุดตรวจสอบ | |||
|
ลักษณะการคํานวณ |
มีความสามารถในการวัดฟองในสินค้าอิเล็กทรอนิกส์/ครึ่งนํา | |||
|
รูปแบบอัลการิธม์ |
การตรวจจับที่สามารถปรับแต่งได้ รูปแบบอัลการิทึมที่พัฒนาจากความต้องการ |
|||
| ฟังก์ชันการแก้ไขตําแหน่ง | การตรวจจับตําแหน่งหลายจุดได้ง่าย | |||
|
ปริมาตรของเครื่อง |
น้ําหนัก | ประมาณ1250Kg | ||
| พลังงาน | 220V/50Hz | |||
| Maxi พลังงาน | 2.0KW | |||
| ขนาดของอุปกรณ์ |
1300mm(L) * 1320mm(W) * 1800mm ((H) |
|||
| โดซ่าการรั่วไหลของรังสี | < 1μSv/h | |||
|
ความปลอดภัยในสายรังสี |
1โดซ่าการรั่วไหลของรังสี: 1μSv/h |
|||
|
2วัสดุป้องกันของกระเป๋าประกอบด้วยโครงสร้างเหล็ก-หินแดง-เหล็ก กระจกนําสําหรับป้องกันรังสี |
||||
|
3คุณสมบัติการล็อคความปลอดภัย: สวิตช์ขีดจํากัดถูกติดตั้งไว้ที่ตําแหน่งประตูทั้งหมด เมื่อประตูถูกเปิด แหล่งรังสีเอ็กซ์จะตัดออกโดยอัตโนมัติ พลัง |
||||
|
4.ใช้ไฟแสดงสถานะ เพื่อแสดงสถานะการทํางานของ X-ray แหล่ง |
||||
|
5อุปกรณ์ได้รับการรับรอง "การฟ้องขอยกเว้นสําหรับรังสีและรังสี" อุปกรณ์ |
||||
รายการการตั้งค่า
|
ไม่ . |
ชื่อ | จํานวน | หน่วย | รายละเอียดการตั้งค่า |
| 1 | แหล่ง X-ray | 1 | SET |
HAMAMATSU,Hamamatsu,ญี่ปุ่น,ปิดไมโครโฟกัส แหล่งรังสี 90KV |
| 2 |
หน่วยถ่ายภาพ |
1 |
PCS |
iRAY เครื่องตรวจจับแผ่นแผ่นซิลิคอนแบบออมอร์ฟัส 130 มิลลิเมตร × 130 มม |
| 3 | คอมพิวเตอร์โฮสต์ | 1 | PCS | คอมพิวเตอร์อุตสาหกรรม Advantech |
| 4 | มอนิเตอร์ | 1 | PCS | มอนิเตอร์ 24 นิ้ว |
| 5 | ส่วนประกอบการควบคุมความแม่นยํา | 1 | SET | การ์ดควบคุมการเคลื่อนไหว Googol มอเตอร์ เป็นต้น |
| 6 | ห้องนําและส่วนเคลื่อนไหว | 1 | SET | พัฒนาโดยอิสระโดย WISDOMSHOW |
| 7 | โปรแกรม | 1 | SET | พัฒนาโดยอิสระโดย WISDOMSHOW |
1แพคเกจมันปลอดภัยมั้ย?
เครื่องตรวจเชิง X-ray PCB ทั้งหมดถูกบรรจุโดยกระดาษไม้แข็งแรงมาตรฐาน
มันปลอดภัยระหว่างการขนส่ง
2วิธีการส่งอะไรบ้าง เครื่องจะมาถึงเรากี่วัน
เราจะส่งเครื่องโดย DHL,Fedex,UPS,etc (Door to Door Service) ประมาณ 5 วันเพื่อมาถึง
หรือโดยสายอากาศถึงสนามบินของคุณ (Door to Airport Service) ประมาณ 3 วันในการมาถึง
หรือทางทะเลไปยังท่าเรือ ความต้องการขั้นต่ํา CBM: 1 CBM ประมาณ 30 วันในการมาถึง
3คุณให้การรับประกันไหมครับ แล้วบริการหลังการขายล่ะ
รับประกัน 1 ปีฟรีสําหรับอะไหล่ การสนับสนุนทางเทคนิคตลอดชีวิต
เรามีทีมงานหลังการขายมืออาชีพ หากมีคําถาม, วิดีโอผู้ช่วยยังได้รับบริการหลังการขาย.
4ถ้าเรามาที่โรงงานคุณ คุณจะให้การฝึกงานฟรีไหม
ใช่, ยินดีต้อนรับอย่างอบอุ่นให้คุณไปเยี่ยมโรงงานของเรา, เราจะจัดการฝึกอบรมฟรีสําหรับคุณ.
5วิธีการชําระเงินคืออะไร
เรายอมรับเงื่อนไขการชําระเงิน โอนธนาคาร วีสเตอร์ยูเนี่ยน โมเนย์แกรม เป็นต้น
|
|
