| ขั้นต่ำ: | 1 ชุด |
| ราคา: | USD 65000-72000 Per Set |
| บรรจุภัณฑ์มาตรฐาน: | ส่งออกบรรจุภัณฑ์กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 30 วันทำงาน |
| วิธีการชำระเงิน: | T/T ，, Western Union, |
| ความสามารถในการจัดหา: | 1000 ชุด/ปี |
ข้อดี:
1. โมเดลแบบครบวงจร ฟังก์ชันครบถ้วน แพลตฟอร์มการเคลื่อนที่แบบรวมการพ่นและการเชื่อม พื้นที่กะทัดรัด
2. แผ่น PCB ยึดอยู่กับที่ แพลตฟอร์มการพ่นและการเชื่อมเคลื่อนที่
3. คุณภาพการเชื่อมสูง เพิ่มอัตราการผ่านของการเชื่อมได้อย่างมาก
4. การออกแบบโมดูลาร์ของการขนส่งออนไลน์ SMEMA รองรับลูกค้าสำหรับการจัดสายการผลิตที่ยืดหยุ่น
5. ควบคุมด้วย PC เต็มรูปแบบ พารามิเตอร์ทั้งหมดสามารถตั้งค่าใน PC และบันทึกไว้ในเมนู PCB เช่น เส้นทางการเคลื่อนที่ อุณหภูมิบัดกรี ประเภทฟลักซ์ ประเภทบัดกรี อุณหภูมิ N2 ฯลฯ สามารถตรวจสอบย้อนกลับได้ดีที่สุด และง่ายต่อการได้รับคุณภาพการบัดกรีซ้ำ

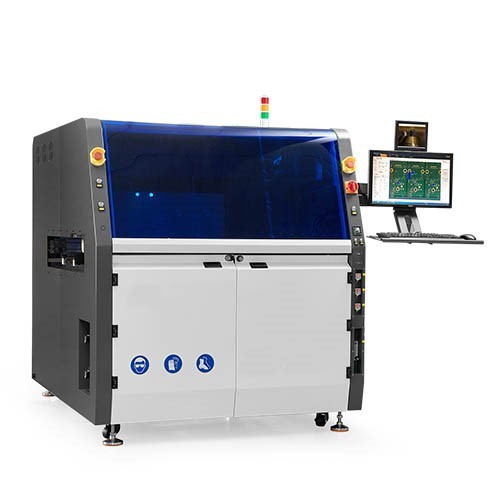

| ชื่อเครื่อง | SELPOT-400 | |
| ทั่วไป | ||
| ขนาด | ย1520มม x ก1650มม x ส1650มม | |
| กำลังไฟทั่วไป | 18kw | |
| กำลังไฟฟ้าที่ใช้ | 5-7kw | |
| แหล่งจ่ายไฟ | สามเฟส 380V 50HZ | |
| น้ำหนักสุทธิ | 1200KG | |
| แหล่งอากาศที่ต้องการ | 0.4-0.6MPa | |
| อัตราการไหลของอากาศที่ต้องการ | 8-12 ลิตร/นาที | |
| แรงดัน N2 ที่ต้องการ | 0.4-0.6MPa | |
| อัตราการไหลของ N2 ที่ต้องการ | มากกว่า 2 ลูกบาศก์เมตรต่อชั่วโมง | |
| ความบริสุทธิ์ของ N2 ที่ต้องการ | >99.998% | |
| การระบายอากาศที่ต้องการ | 500--800CMB/H | |
| ตัวรองรับหรือ PCB | ||
| ตัวรองรับ | ตามผลิตภัณฑ์ | |
| ขนาดตัวรองรับสูงสุด | ย400 x ก400 มม | |
| ความหนา PCB | 0.2มม-----6มม | |
| ขอบ PCB | 5มม หรือมากกว่า | |
| การควบคุมและสายพานลำเลียง | ||
| การควบคุม | Industrial PC | |
| ความกว้างสายพานลำเลียง | 100-400มม | |
| ประเภทสายพานลำเลียง | ลูกกลิ้ง SUS | |
| ความหนาสายพานลำเลียง | 2---6มม (ความหนาขอบหรือความหนาตัวรองรับ) | |
| ทิศทางการลำเลียง PCB | ซ้ายไปขวา | |
| ระยะห่างด้านบนของสายพานลำเลียง PCB | 100มม | |
| ระยะห่างด้านล่างของสายพานลำเลียง PCB | 30มม | |
| น้ำหนักบรรทุกสายพานลำเลียง | <10กก | |
| รางสายพานลำเลียง | รางอลูมิเนียม | |
| ความสูงสายพานลำเลียง | 900+/-30มม | |
| แท่นเคลื่อนที่ | ||
| แกนเคลื่อนที่ | X, Y, Z | |
| การควบคุมการเคลื่อนที่ | การควบคุมเซอร์โวแบบวงปิด | |
| มอเตอร์เคลื่อนที่ | มอเตอร์เซอร์โวแบรนด์ | |
| บอลสกรู | Hiwin | |
| ความแม่นยำของตำแหน่ง | + / - 0.05 มม | |
| โครงเครื่อง | การเชื่อมโลหะ | |
| การจัดการฟลักซ์ | ||
| หัวฉีดฟลักซ์ | Japan Lumina | |
| ความทนทานของหัวฉีด | สแตนเลส | |
| ความจุถังฟลักซ์ | 3 ลิตร | |
| ถังฟลักซ์ | ถังแรงดัน | |
| ความจุถังแอลกอฮอล์ | 1 ลิตร | |
| ถังแอลกอฮอล์ | ถังแรงดัน | |
| การอุ่นล่วงหน้า | ||
| วิธีการอุ่นล่วงหน้า | การให้ความร้อน IR ด้านบน | |
| กำลังของฮีตเตอร์ | 13.5kw | |
| ช่วงอุณหภูมิ | 25--240°C | |
| หม้อบัดกรี | ||
| จำนวนหม้อมาตรฐาน | 1 ชิ้น | |
| ความจุหม้อบัดกรี | 13 กก / หม้อบัดกรี (ปั๊มแม่เหล็กไฟฟ้า) | |
| การควบคุมอุณหภูมิบัดกรี | PID | |
| เวลาหลอมเหลว | 20--30 นาที | |
| อุณหภูมิบัดกรีสูงสุด | 350 °C | |
| ฮีตเตอร์บัดกรี | 1.2kw | |
| หัวฉีดบัดกรี | ||
| หัวฉีด | ปรับแต่งเอง | |
| วัสดุ | โลหะผสมคาร์บอนสูง | |
| หัวฉีดที่ติดตั้งมาตรฐาน | ติดตั้งมาตรฐาน 5 ชิ้น/หม้อบัดกรี (เส้นผ่านศูนย์กลางภายในหัวฉีด 2.5 มม., 3 มม., 4 มม., 5 มม., 6 มม.) | |
| การจัดการ N2 | ||
| ฮีตเตอร์ N2 | ติดตั้งมาตรฐาน | |
| ช่วงอุณหภูมิ N2 ID | 0- 350 C | |
| การใช้ N2 | 2 ลบ.ม./ชม. / หัวฉีด | |
รายละเอียด:
