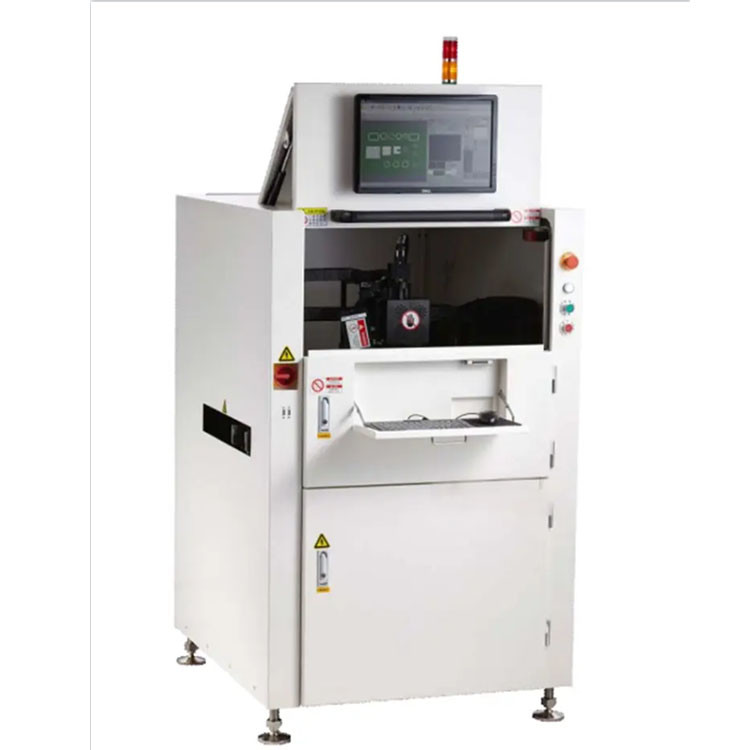

เครื่องตรวจสอบพิมพ์สับ 3 มิติในสาย SMT เครื่องตรวจสอบพิมพ์สับ A510 SMT SPI

3D SPI สามารถแก้ปัญหาของเงาและการสะท้อนสุ่มในกระบวนการตรวจจับได้อย่างสมบูรณ์แบบ

ความแม่นยําสูงกว่า; อุปกรณ์พร้อมกับกล้องความเร็วสูง 5M พิกเซล ความเร็วการตรวจจับเร็วกว่า, ภาพมีความละเอียดและอุดมสมบูรณ์;

การเลือกสําหรับสายการผลิตความเร็วสูงและความละเอียดสูง

ปริมาตรเทคนิค:

เทคโนโลยีและลักษณะหลัก

1. โปรแกรมโครงสร้างเกรท PMP เทคโนโลยีภาพ

เทคโนโลยีการปรับปรุงรูปแบบระยะ (PMP) ใช้ในการวัดสามมิติของผสมผสมผสมผสมพิมพ์ซึ่งสามารถปรับปรุงความแม่นยําในการวัดได้อย่างมากในขณะที่รับประกันการตรวจสอบความเร็วสูง.

2.ACTIVE RGB 2D LIGHT SOURCE 2D LIGHT SOURCES สายไฟ 2 มิติ

ปริสิตฟังก์ชัน RGB Tune ใช้ภาพสีแดง เขียว และสีน้ําเงิน และด้วยอัลการ์จอริสติกของกรองที่โดดเด่น เพื่อแก้ปัญหาการตรวจจับสะพานผสมผสานให้มาตรการ 2D / 3D และภาพของผสมผสมผสมผสมผสมพิมพ์. การทํางานกับแหล่งแสง 2 มิติหลีกเลี่ยงปัญหาที่เกิดจากมุมของผลกระทบการบิดเบือนสี RGB สีแดงใน solder; การปรับ RGB ในสี PCB ที่แตกต่างกันทําการทดสอบกระบวนการจัดจําหน่ายที่หลากหลาย; ปรับปรุงความแม่นยําของอุปกรณ์ (ความสูง, ปริมาณ, พื้นที่)

3ความละเอียดสูงและอัตราการถ่ายภาพสูง หน่วยประมวลภาพ

มันให้ความแม่นยําการตรวจจับที่หลากหลาย 2.8μm4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm ฯลฯ มันตอบสนองความต้องการของลูกค้าสําหรับความหลากหลายของผลิตภัณฑ์และความเร็วการตรวจจับ

4.Z-AXIS DYNAMIC COMPENSATION + TELECENTRIC LENS STATIC COMPENSATION การชดเชยทางไดนามิกของแกน Z + การชดเชยทางสแตติกของเลนส์โทรศูนย์กลาง

แก้ปัญหาของเลนส์ทั่วไป, สกวินท์และการบิดรูป โดยใช้เลนส์โทรศูนย์กลางราคาแพง และโปรแกรมทดสอบอัลการิทึมพิเศษซึ่งช่วยเพิ่มความแม่นยําและความสามารถในการตรวจสอบประสบความสําเร็จการชําระค่าชําระค่าสแตตติกชั้นนําในอุตสาหกรรมสําหรับการบิด FPC

โปรแกรม 5 นาที และการประกอบกิจกรรมสื่อ 1 ครั้ง

วิศวกรที่มีประสบการณ์ทุกระดับ สามารถเขียนโปรแกรมระบบได้อย่างอิสระอย่างรวดเร็วและแม่นยํา ผ่าน Gerber นําเข้าโปรแกรมโมดูลและการใช้งานอินเตอร์เฟซการเขียนโปรแกรมที่เป็นมิตรการทํางานหนึ่งปุ่มโดยผู้ประกอบการถูกออกแบบเช่นกันลดความต้องการในการฝึกอบรม.

6การใช้งานของ 3DSPI ในด้านการตรวจสอบการพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์

MiniLED และ MicroLED ประกอบด้วยไฟ LED ขนาดเล็ก จํานวน LED ขนาดเล็กบนบอร์ดเดียวสามารถบรรลุได้กว่า 1 ล้านแผ่น ขนาดของหน่วยเดียวของ MiniLED ประมาณ 100-200μmขนาดของหน่วยเดียวของ MicroLED สามารถ 50μm; เพราะฉะนั้น อุปกรณ์ 3DSPI ที่ใช้ในผลิตภัณฑ์ความหนาแน่นสูง ใช้การปรับปรุงที่สูงที่สุดในอุตสาหกรรม; โดยเฉพาะการใช้แพลตฟอร์มมาร์บอร์มเครื่องยนต์เส้นตรงและเครื่องปรับรหัสเส้นตรงเพื่อรับรองความแม่นยําของการเคลื่อนไหวของพัดขนาดเล็กการใช้เลนส์โทรศูนย์กลางความละเอียด 1.8μm ที่นํารั้งในอุตสาหกรรมและปรับปรุงการแปลง Gerber, Load Job, อัลการิธึม, การเก็บข้อมูลและการสอบถาม, ฯลฯความเร็วและประสิทธิภาพของการตรวจสอบดีขึ้นมาก.

โชว์ภาพ
