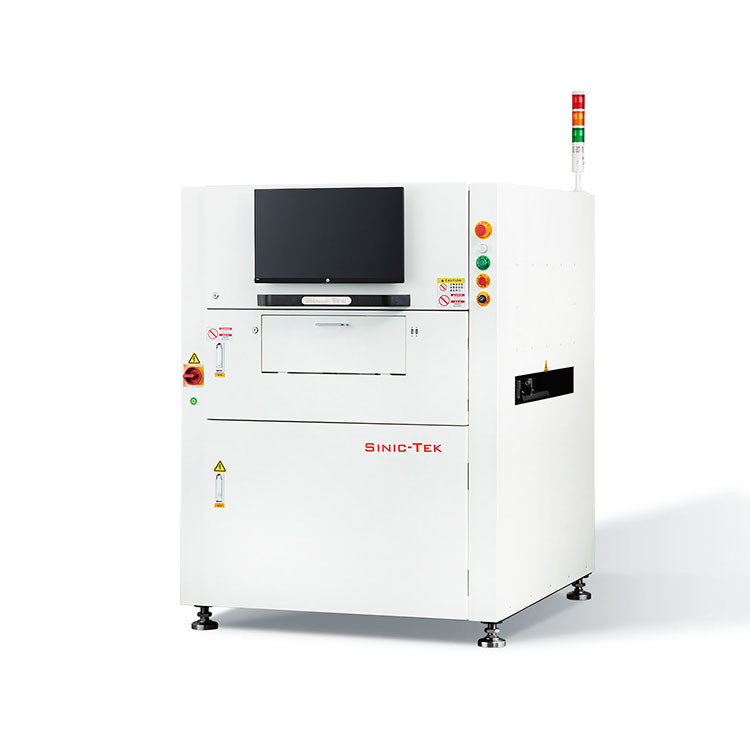

ออนไลน์ความเร็วสูง 3D SPI SMT เครื่อง SMD เครื่องตรวจสอบพิมพ์ Solder A630

ปริมาตรเทคนิค:

หลักการตรวจสอบ: เทคนิคการวัดการปรับปรุงคอนโทร์ระยะที่สามารถเขียนโปรแกรมได้ ((PSLM PMP)

ประเภทการตรวจ: ปริมาณ พื้นที่ ความสูง การเลื่อน XY รูปทรง เป็นต้น

ประเภทของความบกพร่อง:การสับเปลี่ยน, การผสมผสมมากเกินไป, การผสมผสมไม่เพียงพอ, การสับสน, รูปทรงบกพร่อง เป็นต้น

ขนาดส่วนประกอบเล็กที่สุด: 01005

ความแม่นยํา: XY = 10 um, ความสูง = 0.37 um.

ความซ้ํา: ความสูง:≤1m (4 Sigma); ปริมาตร/พื้นที่:<1% ((4 Sigma)

ขนาด PCB ขนาดสูงสุด ((X*Y): 630x686mm

ความเร็วการตรวจสอบ 0.42 SEC/FOV

ระยะเวลาการตรวจสอบ 0.3 วินาที/ชิ้น

ความสูงการตรวจจับสูงสุด: ± 450um ((± 1200um) ทางเลือก)

เทคโนโลยีที่ได้รับสิทธิบัตร RGB Tune

เทคโนโลยีที่ได้รับสิทธิบัตร D-lighting

การทํางานของบาร์โค้ดที่มีการติดตาม

ปฏิบัติการโอน Badmark ไปยังเครื่องปรับ

การเข้าถึงฟังก์ชันระบบ IMS

การสนับสนุนระบบปฏิบัติการ: Windows 10 Professional (64 บิต)

การเขียนโปรแกรม 5 นาที การทํางานด้วยคลิกเดียว

การควบคุมกระบวนการ SPC

เทคโนโลยีและลักษณะหลัก

1. โปรแกรมโครงสร้างเกรท PMP เทคโนโลยีภาพ

เทคโนโลยีการปรับปรุงรูปแบบระยะ (PMP) ใช้ในการวัดสามมิติของผสมผสมผสมผสมพิมพ์ซึ่งสามารถปรับปรุงความแม่นยําในการวัดได้อย่างมากในขณะที่รับประกันการตรวจสอบความเร็วสูง.

2.ACTIVE RGB 2D LIGHT SOURCE 2D LIGHT SOURCES สายไฟ 2 มิติ

ปริสิตฟังก์ชัน RGB Tune ใช้ภาพสีแดง เขียว และสีน้ําเงิน และด้วยอัลการ์จอริสติกของกรองที่โดดเด่น เพื่อแก้ปัญหาการตรวจจับสะพานผสมผสานให้มาตรการ 2D / 3D และภาพของผสมผสมผสมผสมผสมพิมพ์. การทํางานกับแหล่งแสง 2 มิติหลีกเลี่ยงปัญหาที่เกิดจากมุมของผลกระทบการบิดเบือนสี RGB สีแดงใน solder; การปรับ RGB ในสี PCB ที่แตกต่างกันทําการทดสอบกระบวนการจัดจําหน่ายที่หลากหลาย; ปรับปรุงความแม่นยําของอุปกรณ์ (ความสูง, ปริมาณ, พื้นที่)

3ความละเอียดสูงและอัตราการถ่ายภาพสูง หน่วยประมวลภาพ

มันให้ความแม่นยําการตรวจจับที่หลากหลาย 2.8μm4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm ฯลฯ มันตอบสนองความต้องการของลูกค้าสําหรับความหลากหลายของผลิตภัณฑ์และความเร็วการตรวจจับ

4.Z-AXIS DYNAMIC COMPENSATION + TELECENTRIC LENS STATIC COMPENSATION การชดเชยทางไดนามิกของแกน Z + การชดเชยทางสแตติกของเลนส์โทรศูนย์กลาง

แก้ปัญหาของเลนส์ทั่วไป, สกวินท์และการบิดรูป โดยใช้เลนส์โทรศูนย์กลางราคาแพง และโปรแกรมทดสอบอัลการิทึมพิเศษซึ่งช่วยเพิ่มความแม่นยําและความสามารถในการตรวจสอบประสบความสําเร็จการชําระค่าชําระค่าสแตตติกชั้นนําในอุตสาหกรรมสําหรับการบิด FPC

5. นาที โปรแกรมและ 1 การดําเนินงานสื่อ

วิศวกรที่มีประสบการณ์ทุกระดับ สามารถเขียนโปรแกรมระบบได้อย่างอิสระอย่างรวดเร็วและแม่นยํา ผ่าน Gerber นําเข้าโปรแกรมโมดูลและการใช้งานอินเตอร์เฟซการเขียนโปรแกรมที่เป็นมิตรการทํางานหนึ่งปุ่มโดยผู้ประกอบการถูกออกแบบเช่นกันลดความต้องการในการฝึกอบรม.

6การวิเคราะห์กระบวนการที่แรง (SPC)

การแสดงข้อมูล SPC ในเวลาจริง ให้การควบคุมคุณภาพที่มีประสิทธิภาพต่อผู้ใช้
