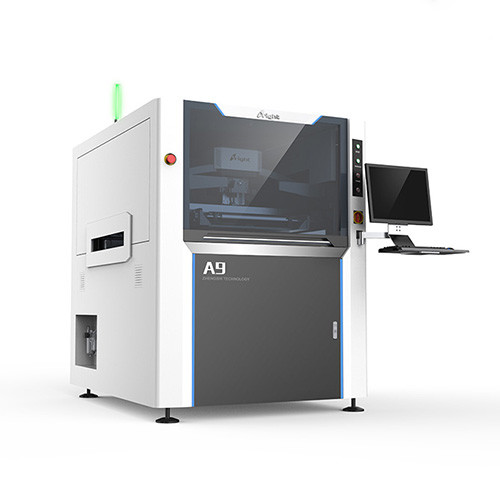

เครื่องพิมพ์พีซีบีอัตโนมัติเต็ม เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์ A9
เครื่องพิมพ์สแตนสิล SMT ของซีเรียล มีความแม่นยําสูงและความมั่นคงสูงของเครื่องพิมพ์แบบมองเห็นแบบอัตโนมัติเต็มเราติดตามในอุตสาหกรรม SMT คือแนวโน้มการพัฒนาของการผลิตของรุ่นใหม่ของเครื่องพิมพ์อัตโนมัติเต็มแบบพร้อมกับเทคโนโลยีชั้นนําระดับนานาชาติ synchronous มุมมอง, การประมวลผลภาพความละเอียดสูง, ความแม่นยําสูงของระบบการส่ง, การแขวนย้าย adaptive scraper.
รายละเอียด:
เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์
การพิมพ์เครือเหล็ก หรือการพิมพ์แบบ stencil ในอุตสาหกรรม SMT
ขนาด PCB การพิมพ์: 50mm x 50mm ~ 510mm x 340mm
ความหนา PCB: 0.4mm ~ 6mm
ความหนาของ FPC: ¥0.6mm (ไม่รวมเจก)
สูงขององค์ประกอบที่ใช้ได้
SMT องค์ประกอบ เช่น ตัวต่อต้าน, เครื่องประกอบ, เครื่องผลักดัน, ไดโอเดสและไทโอเดส: 0201, 0402, 0603, 0805, 1206 และรายละเอียดอื่น ๆ
IC: รองรับการบรรจุ SOP, TSOP, TSSOP, QFN, ขั้นต่ํา 0.3mm; รองรับการบรรจุ BGA, CSP
ขั้นต่ํา ลูก 0.2mm;
ประเภท PCB ที่ใช้ได้
ใช้กับ PCB ประเภทโทรศัพท์มือถือ, การสื่อสาร, LCD TV, STB, ห้องหนังครอบครัว, อิเล็กทรอนิกส์รถยนต์
อุปกรณ์พลังงานทางการแพทย์, การบินและอากาศ นอกจากสินค้าอิเล็กทรอนิกส์ทั่วไป

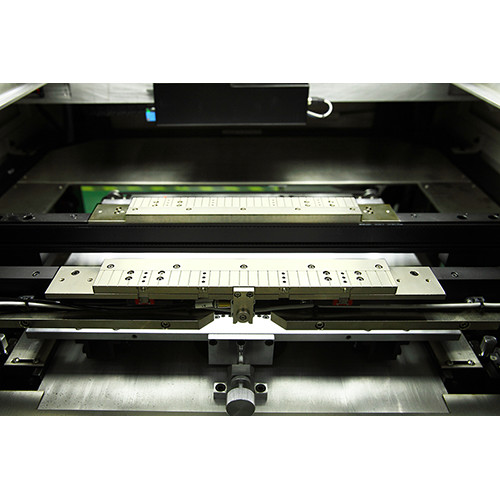

1โครงสร้างรุ่นที่ 3 สเตนซิล X ใหม่ทั้งหมด, เพิ่มตัวประกอบการผสมผสมผสานที่สะดวกสบายและแม่นยําการจัดตั้งเครือเหล็ก;
แบบใหม่ของแรงหมุน X ธ อร์, แก้ผสมผสมผสมและฝุ่นฝาก, ยืดอายุการใช้งานของเครื่อง;
2,ปรับขนาดบนอุปกรณ์ความดัน, เนื่องจากการปรับปรุงง่ายของ PCB การพิมพ์สามารถทําแท็บเล็ตออก, ไม่จําเป็นต้องใช้ความดัน
สําหรับเวลาเล็ก ๆ น้อย ๆ สามารถกลับมาอีกครั้ง
3, เครื่องจักรกลทั้งหมดใช้นําเข้าหลอดนําทางลื่นตัวเอง, หลอดนําทางไม่ต้องเพิ่มน้ํามันลื่น, ภายในห้าปีนําทางการบํารุงรักษาฟรีภายในห้าปี

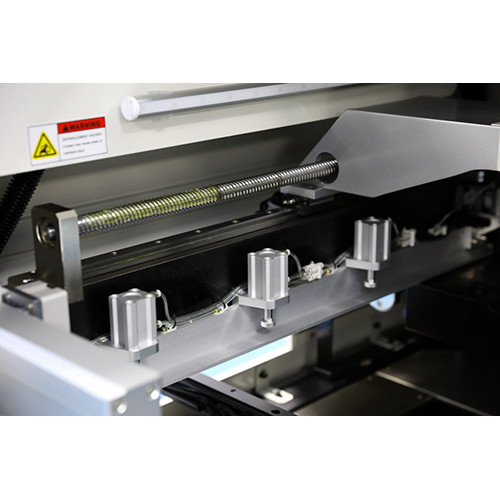

4,X Y1 Y2 ในสหรัฐ Haydon มอเตอร์เส้น, สกรูการขับเคลื่อนความแม่นยําญี่ปุ่น, สายทางนําการเลื่อนตัวเอง, เพื่อให้แน่ใจว่าความแม่นยํา
5, เครือข่ายกรอบ Y เพื่อหาที่ตั้งโดยอัตโนมัติ, สามารถรวดเร็วทําความเข้าใจแบบอัตโนมัติ stencil counterpoint;
6, รางใบโค้งโดยใช้เหล็กความแข็งแรงสูง ในกระบวนการพิมพ์เพื่อให้มั่นคงของหัวพิมพ์
ระบบ scraper ประเภทลอย, อุปกรณ์ยืดหยุ่นที่อยู่เฉพาะตัว, สามารถคุ้มครองที่ดีมากใน scraper กระบวนการตก stencil และ scraper.
| รายการ | รุ่น | A9 |
| ขนาดสูงสุด | 737X737 มม. | |
| ความหนา | 25 ~ 40 มม | |
| ขนาด PCB ขั้นต่ํา | 50X50 มิลลิเมตร | |
| ขนาด PCB มากที่สุด | 510X340mm ((530X340mm) | |
| ความหนาของ PCB | 0.4 ~ 6 มิลลิเมตร | |
| PCB Warpage | < 1% | |
| ความสูงของการขนส่ง | 900±40 มม | |
| ด้านการขนส่ง | ซ้าย-ขวา; ขวา-ซ้าย; ซ้าย-ซ้าย; ขวา-ขวา | |
| ความเร็วในการขนส่ง | ขนาดสูงสุด 1500mm/S สามารถเขียนโปรแกรมได้ | |
| สถานที่ของคณะกรรมการ PCB |
ระบบสนับสนุน | ปิ้นแม่เหล็ก/ตารางปรับขึ้นลง/บล็อกรองรับ ด้วยมือ แม็กเนติกนิ้วมือ / ปรับปลาตฟอร์ม jacking / บล็อคคอนทรู |
| ระบบกั้น | การปักข้าง, ช่องสูบ | |
| หัวพิมพ์ | หัวพิมพ์แบบมอเตอร์ 2 หัว | |
| ความเร็ว Squeegee | 6 ~ 200 มม/วินาที | |
| ความดัน squeegee | 0 ~ 15 กิโลกรัม | |
| มุมสกีเกจ | 60°/55°/45° | |
| ประเภทของสกีเกจ | สแตนเลส ((มาตรฐาน) พลาสติก | |
| ความเร็วในการแยก stencil | 0.1 ~ 20mm / sec สามารถเขียนโปรแกรมได้ | |
| ระบบทําความสะอาด | แห้ง นุ่ม วัคูม (โปรแกรม) | |
| ระยะการปรับตาราง | X:±10mm;Y:±10mm;θ:±2° | |
| เครื่อง | ||
| ความแม่นยําตําแหน่งซ้ํา | ± 0.008 มม | |
| ความ แม่น ของ การ พิมพ์ | ± 0.02 มม. | |
| ระยะเวลาวงจร | < 7s (ไม่รวมการพิมพ์และทําความสะอาด) | |
| การเปลี่ยนสินค้า | < 5 นาที | |
| ความต้องการอากาศ | 4.5 ~ 6Kg/cm2 | |
| ไฟฟ้าเข้า | AC:220±10%,50/60HZ 1Φ 3KW | |

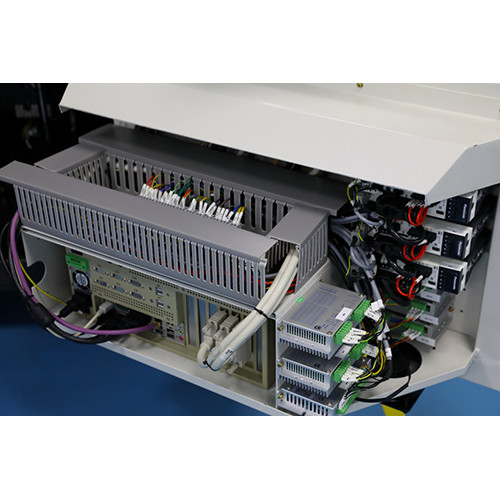

| วิธีควบคุม | การควบคุม PC | |
| ขนาดของเครื่อง | 1220 ((L) X1355 ((W) X1500 ((H) มม | |
| น้ําหนักของเครื่อง | ประมาณ:1000Kg | |
