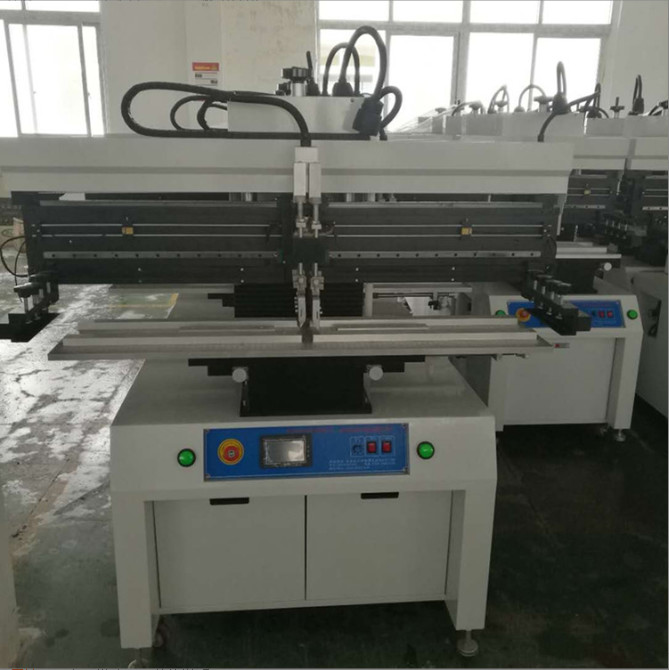

คุณลักษณะและฟังก์ชันของอุปกรณ์
1.1 การใช้มอเตอร์ความแม่นยําเยอรมันและการนําเส้นตรง การพิมพ์ของตัวถือ scraper มีแนวโน้มที่จะมั่นคงมากขึ้น

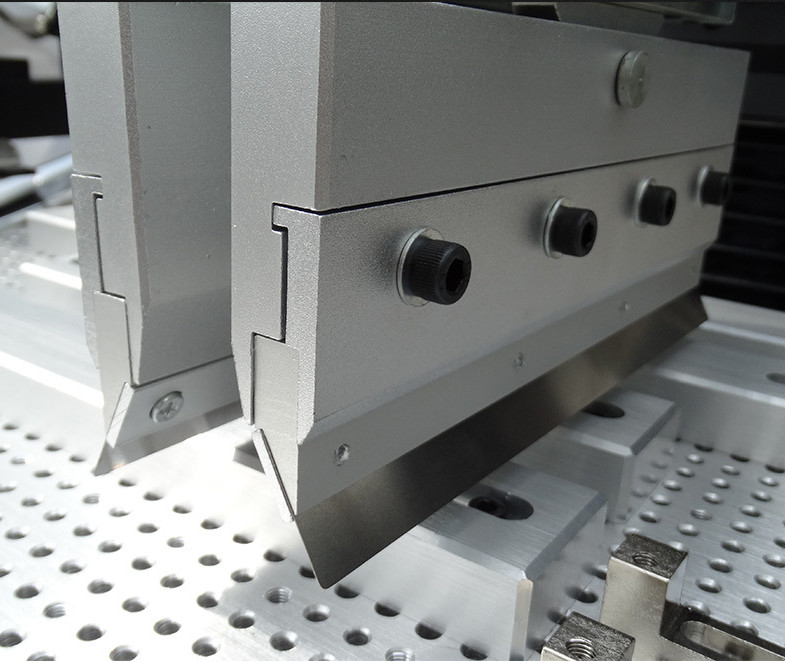

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 ความดันไฟฟ้าเข้าทั้งหมด: 220V 50/60Hz เฟสเดียว การบริโภคพลังงาน 100W การแสดงสถานะการทํางานออนไลน์
1.4 ฐานการพิมพ์สามารถยกขึ้น 450 และติดตั้ง, ทําให้มันสะดวกสําหรับการบรรทุกและการปลดของ scraper และการทําความสะอาดเครือเหล็ก;
ฐานการพิมพ์ 1.5 สามารถเคลื่อนย้ายไปข้างหน้าและติดตั้งได้ ทําให้มันง่ายที่จะตรงกับตําแหน่งของรูปแบบเครือเหล็กเพื่อบรรลุผลการพิมพ์ที่ดีกว่า
แขนรองรับกรอบ 1.6 mesh สามารถปรับซ้ายและขวาแยกกัน เหมาะสําหรับช่วงการพิมพ์ 470-750mm
แพลตฟอร์มพิมพ์แบบโมดูล 1.7 มีสล็อตคงที่และ PIN การตั้งตําแหน่ง ที่สามารถเปลี่ยนได้อย่างรวดเร็วและหาได้ง่าย เหมาะสําหรับการทํางานในพื้นฐานแบบมีทั้งด้านเดียวและสองด้าน
1.8 วิธีการตรวจสอบใช้การเคลื่อนไหวแขนรองรับกรอบ Mesh เพื่อประสานงานกับการแก้ไขและปรับ X, Y และ Z ของวัสดุพิมพ์ (platens)ทําให้การแก้ไขสะดวกและง่าย;

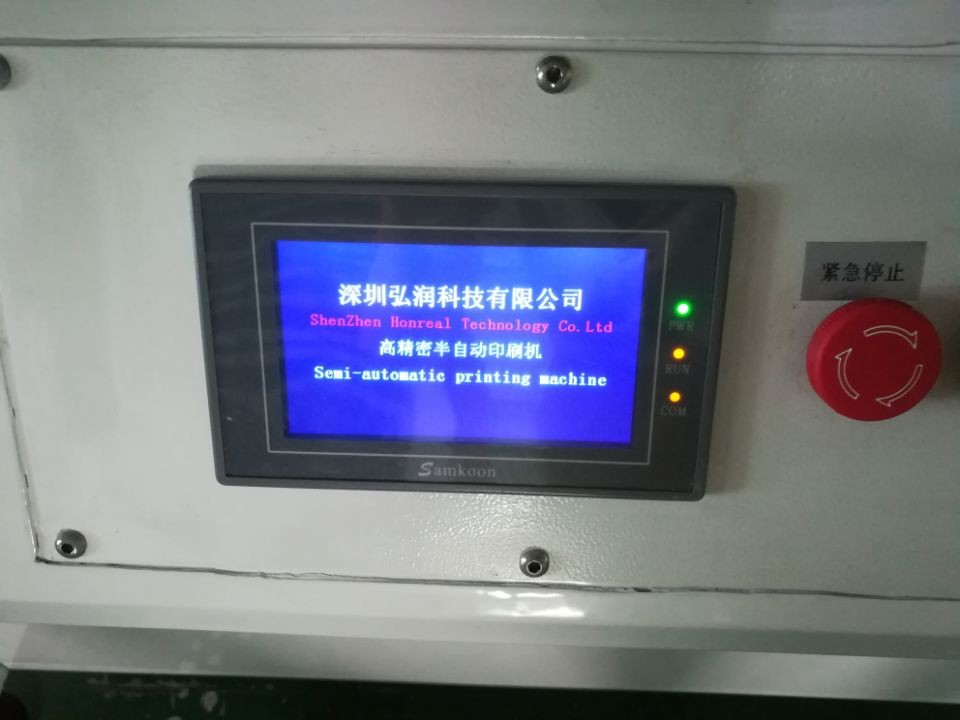

1.9 รับรองการควบคุม Mitsubishi PLC การควบคุมการสัมผัสอินเตอร์เฟซมนุษย์-เครื่อง ด้วยตัวเลือกการพิมพ์แบบเดียว/หลายครั้ง รวมถึงวิธีการทํางานด้วยมือหรืออัตโนมัติ
1.10 ที่นั่งของเครื่องขีดขีดสามารถปรับไปและกลับ และเครื่องขีดขีดพิมพ์สามารถปรับ + 150 ตามความต้องการในการพิมพ์สินค้า
1.11 โดยใช้กระบอก Xingchen และสวิทช์ความใกล้ชิดแม่เหล็ก, เตียงทํางานเคลื่อนย้ายไปและกลับ, และพื้นผิวการพิมพ์สามารถบรรลุความแม่นยําของ + 0.001mm ในสถานที่;
1.12 ใช้ความดันอากาศ 4-6 kg/cm2, พื้นที่โต๊ะพิมพ์ 300x400mm และ 450x450mm (เหมาะสําหรับขนาดใหญ่) ความแม่นยําการพิมพ์ +0.05mm, ความซ้ําของเครื่อง +0.02mm
1.13 อุปกรณ์ที่มีฟังก์ชันนับอัตโนมัติและการตั้งค่าความถี่ เพื่ออํานวยความสะดวกให้กับสถิติการผลิต
ปริมาตรเทคนิค | |
หน้าที่ |
หน่วยนี้ใช้ในการพิมพ์ผสม solder บนบอร์ด PCB |
ขนาดโต๊ะพิมพ์ | 300×400mm ((หรือตามความต้องการ) |
ขนาดกรอบ | 370×470 มิลลิเมตร 420×520 มิลลิเมตร 550×650 มิลลิเมตร |
ขนาด PCB | 50x50 ~ 300 × 400 มม. |
ความหนาของ PCB | 0.2 - 5.0 มิลลิเมตร |
ตําแหน่งการพิมพ์ | การตั้งตําแหน่ง PCB ภายนอกหรือ Pin |
การปรับความละเอียดของแผ่นเตียง | หน้า/หลัง ± 10 มิลลิเมตร R/L ± 10 มิลลิเมตร |
ความแม่นยําในการพิมพ์ | ± 0.02 มม. |
ความแม่นยําที่ซ้ํา | ± 0.05 มม. |
ขั้นต่ําระยะห่าง | 0.35 มม. |
ความดันอากาศ | 4-6Kgf/Cm2 |
พลังงานไฟฟ้า | 220V 50/60Hz 100W |
รายละเอียด | ||||
ตัวอย่างหมายเลข |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
ขนาด PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
ขนาดตาเหล็ก (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
ขนาดโต๊ะพิมพ์ (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
ขนาดเครื่อง (L × W × H) มม. | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960×760×1700 |
น้ําหนัก | 260 กิโลกรัม | 300 กิโลกรัม | 340 กิโลกรัม | 380 กิโลกรัม |
เชียงใหม่ Honreal เทคโนโลยี บริษัท จํากัด เป็นบริษัทเทคโนโลยีสูงระดับชาติ ที่เชี่ยวชาญในด้านการวิจัยและพัฒนา อุปกรณ์ smt การผลิต การขาย บริการให้กับบริษัทอิเล็กทรอนิกส์ 500 อันดับแรกของโลกเงินลงทะเบียนของบริษัทอยู่ที่ 5 ล้าน.มีทีมงานเทคนิคที่มีประสบการณ์และความสามารถด้านนวัตกรรมทางเทคนิคที่ดีที่สุด การสร้างโซ่จําหน่ายสินค้าและทีมงานบริการที่ดีขึ้น และตอบสนองความต้องการของลูกค้าที่แตกต่างกัน เป็นเป้าหมายระยะยาวของเราเราจะตอบสนองความต้องการของลูกค้า โดยเข้าใจลูกค้า, ให้ความสําคัญกับพวกเขา และให้บริการที่มีคุณค่า
1.การปรึกษาก่อน: ให้บริการ SMT ทางมืออาชีพสําหรับเส้นทางทั้งหมด
2การรับประกันโรงงาน: การรับประกันโรงงาน 1 ปี
3การติดตั้ง: การติดตั้งและการใช้งานในสถานที่ เพื่อให้การผลิตเรียบร้อย
4การฝึกอบรมทางเทคนิค: ให้การฝึกอบรมทางอาชีพจากระดับ 1 ถึงระดับ 3
5การสนับสนุนทางเทคนิค: ให้การสนับสนุนทางเทคนิค 7 * 24
6.โปรแกรมอัพเกรด: ให้บริการอัพเกรดโปรแกรมฟรีตลอดชีวิตสําหรับสินค้าทั้งหมด
