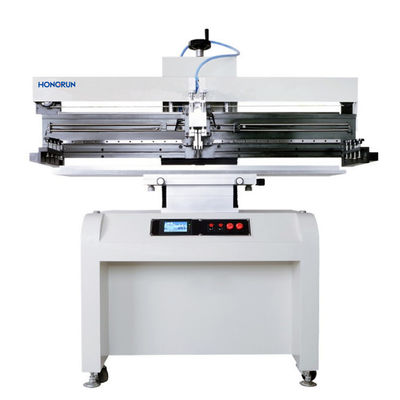

การนําเสนอผลิตภัณฑ์
1การควบคุมไมโครคอมพิวเตอร์, จอสัมผัส, ช่องทํางานเมนู

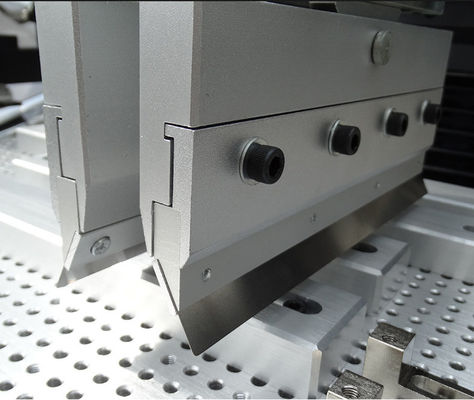

2. เครื่องขีดขีดลอย (คล้ายกับเครื่องพิมพ์อัตโนมัติ MPM เครื่องขีดขีดสามารถลอยขึ้นและลงอย่างอิสระและปรับตัวให้ตรงกับระดับของเครือเหล็ก)
3ความดันของเครื่องกวาดสามารถปรับได้ (ความดันของเครื่องกวาดต่อกับเครือเหล็กสามารถปรับได้ตามความยาวของเครื่องกวาดชนิดต่างๆ)
4. อุปกรณ์พร้อมกับระบบการควบคุมความเร็วแปลงความถี่, ปีกทํางานที่ความเร็วคงที่;
5. การทํางานรับรองการดําเนินงานสวิทช์กุญแจสองมือ, ปลอดภัยและน่าเชื่อถือ
6ในเมนูจอสัมผัส, มันเป็นไปได้ที่จะกําหนดอิสระเวลาหยุดของเครือเหล็กทั้งหมด
7. วิธีการวางตําแหน่งและการติดตั้งแผ่น PCB ประกอบด้วยตําแหน่งรูอ้างอิง, ตําแหน่งขอบอ้างอิงและตําแหน่งขอบอ้างอิงพร้อมกันการตั้งตําแหน่งแบบและรูปแบบอื่น ๆ ที่มีความแม่นยําหลายรูปแบบ.
8การแสดงเวลา, การนับเวลาพิมพ์อัตโนมัติ และการป้องกันหน้าจอ
9อุปกรณ์พร้อมกับความเร็ว scraper ปรับและฟังก์ชันความปลอดภัยหยุดฉุกเฉิน
10. โหมดการพิมพ์: เริ่มต้นครั้งเดียว, สองและสอง (การตั้งค่าเมนูเป็นตัวเลือก)
11สถานะการทํางานพิมพ์: อัตโนมัติ / ครึ่งอัตโนมัติ / ขนาด 3 นิ้ว สถานะการพิมพ์ (การตั้งค่าเมนูเป็นตัวเลือก)
12. โต๊ะทํางานที่มีที่นั่งเหล็กเหล็กขนาดใหญ่มั่นคงและไม่มีการสั่น
ปริมาตรเทคนิค | |
หน้าที่ |
หน่วยนี้ใช้ในการพิมพ์ผสม solder บนบอร์ด PCB |
ขนาดโต๊ะพิมพ์ | 300×400mm ((หรือตามความต้องการ) |
ขนาดกรอบ | 370×470 มิลลิเมตร 420×520 มิลลิเมตร 550×650 มิลลิเมตร |
ขนาด PCB | 50x50 ~ 300 × 400 มม. |
ความหนาของ PCB | 0.2 - 5.0 มิลลิเมตร |
ตําแหน่งการพิมพ์ | การตั้งตําแหน่ง PCB ภายนอกหรือ Pin |
การปรับความละเอียดของแผ่นเตียง | หน้า/หลัง ± 10 มิลลิเมตร R/L ± 10 มิลลิเมตร |
ความแม่นยําในการพิมพ์ | ± 0.02 มม. |
ความแม่นยําที่ซ้ํา | ± 0.05 มม. |
ขั้นต่ําระยะห่าง | 0.35 มม. |
ความดันอากาศ | 4-6Kgf/Cm2 |
พลังงานไฟฟ้า | 220V 50/60Hz 100W |
รายละเอียด | ||||
ตัวอย่างหมายเลข |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
ขนาด PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
ขนาดตาเหล็ก (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
ขนาดโต๊ะพิมพ์ (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
ขนาดเครื่อง (L × W × H) มม. | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960×760×1700 |
น้ําหนัก | 260 กิโลกรัม | 300 กิโลกรัม | 340 กิโลกรัม | 380 กิโลกรัม |
