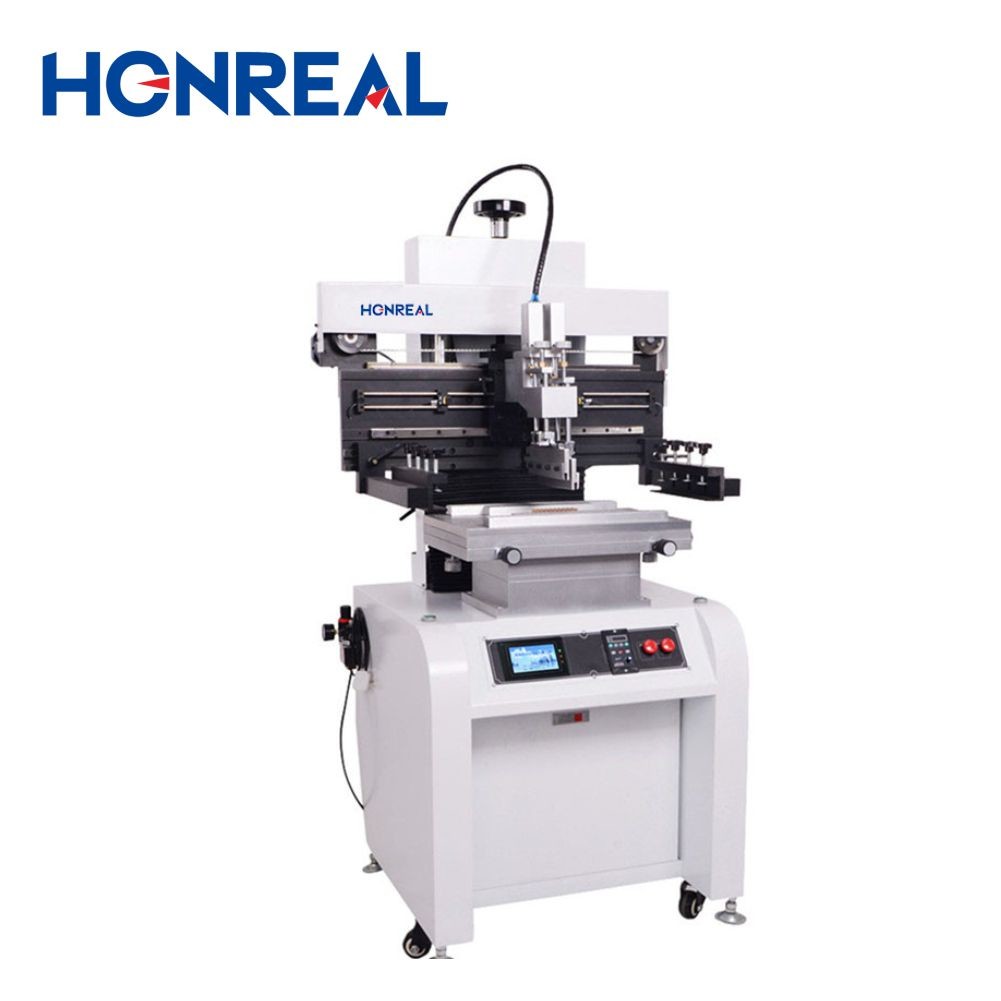

เครื่องพิมพ์พวงจรพิมพ์ครึ่งอัตโนมัติ
การนําเสนอผลิตภัณฑ์
1อุปกรณ์ของเราใช้รถเลนนําทางแม่นยําและมอเตอร์นําเข้าเพื่อขับเคลื่อนการแปลงที่นั่งใบมีด ส่งผลให้การพิมพ์แม่นยําและแม่นยํา
2เครื่องฉีกพิมพ์ถูกออกแบบให้หมุน 45 องศา และสามารถติดตั้งไว้ได้ ทําให้สะดวกในการทําความสะอาดและเปลี่ยน stencil
3. แผ่นสกรีปเปอร์สามารถปรับก่อนและหลังใบมีด, เพื่อเลือกตําแหน่งการพิมพ์ที่เหมาะสม
4.รวมกับแผ่นพิมพ์รูฟคงที่และ PIN, การติดตั้งและการปรับง่าย, สําหรับการพิมพ์ด้านเดียว, สองด้าน
5.School Edition วิธีการเคลื่อนย้ายเครือเหล็ก, รวมกับพิมพ์ (PCB), X, Y, Z. การปรับขนาดดีสะดวก
6.สามารถตั้งเป็นแบบพิมพ์แบบหนึ่งทางและสองทาง ได้หลายวิธี
7ด้วยฟังก์ชันการนับอัตโนมัติ เพื่ออํานวยความสะดวกในการผลิตสถิติผลิต
8.มุมเล็บที่ปรับได้ เล็บเหล็ก เครื่องขีดยางเหมาะสม

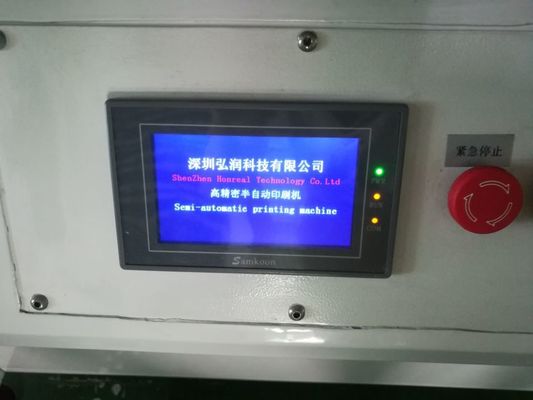

9หน้าจอสัมผัสที่มีฟังก์ชันการรักษาหน้าจอ สามารถปรับเวลาเพื่อปกป้องอายุการใช้งานของจอสัมผัสได้
10การแสดงความเร็วการพิมพ์ สามารถปรับได้
| ปริมาตรเทคนิค | |
|
หน้าที่ |
หน่วยนี้ใช้ในการพิมพ์ผสม solder บนบอร์ด PCB |
| ขนาดโต๊ะพิมพ์ | 300×400mm ((หรือตามความต้องการ) |
| ขนาดกรอบ | 370×470 มิลลิเมตร 420×520 มิลลิเมตร 550×650 มิลลิเมตร |
| ขนาด PCB | 50x50 ~ 300 × 400 มม. |
| ความหนาของ PCB | 0.2 - 5.0 มิลลิเมตร |
| ตําแหน่งการพิมพ์ | การตั้งตําแหน่ง PCB ภายนอกหรือ Pin |
| การปรับความละเอียดของแผ่นเตียง | หน้า/หลัง ± 10 มิลลิเมตร R/L ± 10 มิลลิเมตร |
| ความแม่นยําในการพิมพ์ | ± 0.02 มม. |
| ความแม่นยําที่ซ้ํา | ± 0.05 มม. |
| ขั้นต่ําระยะห่าง | 0.35 มม. |
| ความดันอากาศ | 4-6Kgf/Cm2 |
| พลังงานไฟฟ้า | 220V 50/60Hz 100W |
| รายละเอียด | ||||
|
ตัวอย่างหมายเลข |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| ขนาด PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| ขนาดตาเหล็ก (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| ขนาดโต๊ะพิมพ์ (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| ขนาดเครื่อง (L × W × H) มม. | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960×760×1700 |
| น้ําหนัก | 260 กิโลกรัม | 300 กิโลกรัม | 340 กิโลกรัม | 380 กิโลกรัม |
