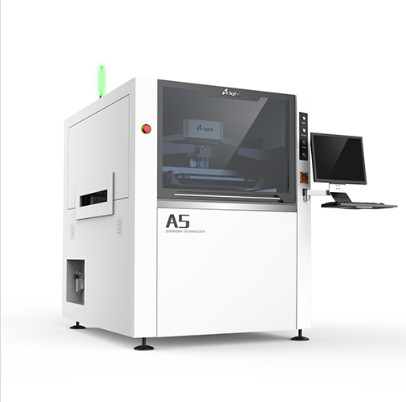

เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์ A5
ลักษณะ:
1ระบบการตั้งตําแหน่งทางแสงที่แม่นยํา
สามารถปรับแหล่งแสงสี่แหล่ง ความเข้มของแสงสามารถปรับได้ แสงเป็นแบบเดียวกัน และการรับภาพเป็นที่สมบูรณ์แบบมากขึ้นการเคลือบทองแดง, การทองคํา, การพ่นหมึก, FPC และชนิดอื่น ๆ ของ PCB ด้วยสีที่แตกต่างกัน
2ระบบทําความสะอาด stencil ที่มีประสิทธิภาพสูงและสามารถปรับตัวได้สูง
ระบบลบใหม่ให้แน่ใจว่าสัมผัสเต็มกับ stencil และดูดสูบสูบขนาดใหญ่และถอนพาสต้าผสมผสมที่ซับซ้อนใน stencil และ mesh ได้อย่างสมบูรณ์แบบ.
3. การพิมพ์แกน servo drive
สกีเกี Y axis servo กับการขับเคลื่อนสกรู ความแม่นยําสูงกว่า การทํางานที่มั่นคงมากขึ้น ขยายอายุการใช้งาน เพื่อให้มีแพลตฟอร์มควบคุมการพิมพ์ที่ดีสําหรับลูกค้า
4. ระบบสกีเกจฉลาด
การตั้งค่าที่สามารถโปรแกรมได้ด้วยความฉลาด เครื่องสกีจีที่ขับเคลื่อนโดยมอเตอร์ตรง 2 ตัว
5ระบบปรับความหนาของ PCB ที่พิเศษ
ความสูงของแพลตฟอร์มถูกปรับปรุงโดยอัตโนมัติตามการตั้งค่าความหนาของ PCB ซึ่งมีความฉลาด รวดเร็ว ง่ายและน่าเชื่อถือในโครงสร้าง
6. การตรวจสอบคุณภาพการพิมพ์แป้งผสมผสม 2D และการวิเคราะห์ SPC
สามารถตรวจสอบความเร็วได้อย่างรวดเร็ว 2D function for offset,less tin,leakage,tin connection และปัญหาการพิมพ์อื่นๆ โดยเพิ่มจุดตรวจสอบได้ตามใจชอบซอฟต์แวร์ SPC สามารถวิเคราะห์ตัวอย่างที่รวบรวมโดยเครื่อง CPK อินเด็กซ์รับประกันคุณภาพการพิมพ์.
7. ฟังก์ชันการเติมแป้งผสมผสมอัตโนมัติ
การเพิ่มพูนแบบอัตโนมัติของผสมผสมแบบปกติและจุดคงที่ เพื่อให้แน่ใจถึงคุณภาพของผสมผสมและปริมาณของผสมผสมใน stencilเพื่อให้ลูกค้าสามารถทําการพิมพ์ที่มีคุณภาพคงและต่อเนื่องเป็นเวลานานการปรับปรุงผลผลิต
8. การควบคุมความดันของสกีจี
มีระบบควบคุมเซ็นเซอร์ความดันดิจิตอล ที่มีความแม่นยําปรับความลึกของแรงกดดัน squeegee อย่างฉลาดการประกันค่าความดันคงที่ในกระบวนการพิมพ์ และได้รับการควบคุมกระบวนการสูงสุด และทําการพิมพ์ที่สมบูรณ์แบบของอุปกรณ์ความหนาแน่นสูงและระยะระยะดี
9ปฏิบัติการควบคุมอุณหภูมิและความชื้น
การกําหนดและควบคุมอุณหภูมิและความชื้นโดยอัตโนมัติในเครื่องพิมพ์ เพื่อรับรองคุณสมบัติทางกายภาพที่มั่นคงของวัสดุพิมพ์
10.แผ่นดูดแอก และฟังก์ชันกดด้านบน
มันสามารถจับ PCB ของขนาดและความหนาต่าง ๆ ได้โดยอัตโนมัติเพื่อเอาชนะการปรับปรุงของบอร์ดได้อย่างมีประสิทธิภาพ
11. การตรวจสอบฟังก์ชันของผสม solder ขอบของ stencil
การตรวจจับระยะเวลาจริงของขอบผสมผสมผสมผสม (ความหนา) บน stencil
12. ฟังก์ชันการตรวจพบของ Stencil plugging
โดยการชําระค่าตอบแทนของแหล่งแสงเหนือ stencil, CCD จะใช้เพื่อตรวจสอบ mesh ในเวลาจริงเพื่อตรวจพบและตัดสินอย่างรวดเร็วว่า stencil ถูกปิดหลังจากการทําความสะอาดและทําความสะอาดอัตโนมัติ, ซึ่งเป็นการเสริมการตรวจพบ 2 มิติของ PCB.
ปริมาตรอุปกรณ์:
|
Sครีนเฟรม: |
370*370mm~737*737mm |
|
ความคิด: |
25 ~ 40 มม |
|
ขนาด PCB ((min~max) |
50*50~400*340 มิลลิเมตร |
|
ความหนาของ PCB |
0.4 ~ 6 มิลลิเมตร |
|
PCB Warpage |
< 1% |
|
ความสูงของการขนส่ง |
900±40 มม |
|
ทิศทางการขนส่ง |
ซ้ายไปขวา หรือขวาไปซ้าย |
|
ความเร็วในการขนส่ง |
Max 1500mm/s สามารถเขียนโปรแกรมได้ |
|
หัวพิมพ์ |
หัวพิมพ์แบบมอเตอร์ 2 หัว |
|
ความเร็วของเครื่องบด |
6 ~ 200 มม/วินาที |
|
มุมสกีเกจ |
60°/55°/45° |
|
ประเภทของเครื่องสกัด |
สแตนเลส (มาตรฐาน) พลาสติก |
|
สเตนซิล การแยก spped |
0.1 ~ 20mm / sec สามารถเขียนโปรแกรมได้ |
|
ระบบทําความสะอาด |
หนาว / หนาว / วัคูม ((โปรแกรมได้) |
|
ระยะการปรับตาราง |
X: ± 10 มิลลิเมตร Y: ± 10 มิลลิเมตร |
|
CCD FOV |
8*6mm |
|
การตรวจสอบพิมพ์ผสมผสม |
มาตรฐานการตรวจสอบ 2 มิติ |
|
ความแม่นยําตําแหน่งซ้ํา |
± 0.025 มม |
|
ระยะเวลาวงจร |
< 7s ((ยกเว้นการพิมพ์และทําความสะอาด) |
|
การเปลี่ยนสินค้า |
<5 นาที |
|
ความต้องการอากาศ |
4.5 ~ 6kg/cm2 |
|
น้ําหนักของเครื่อง |
ประมาณ 1000kgs |
|
ขนาดของเครื่อง |
1220*1355*1500 |
