การนําเสนอผลิตภัณฑ์
1.ใช้อุปกรณ์นําทางแม่นยําและมอเตอร์นําเข้า เพื่อขับเคลื่อนการแปลงที่นั่งใบเล็บ, การพิมพ์, และความแม่นยําสูง

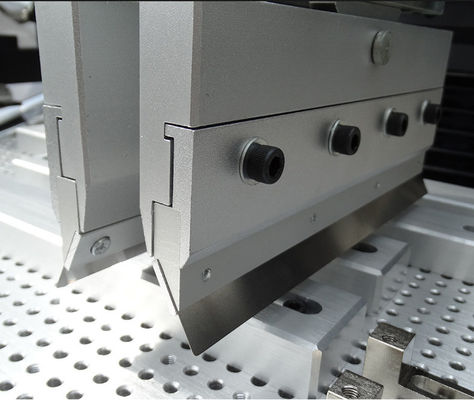

2เครื่องฉีดพิมพ์สามารถหมุน 45 องศา ติดตั้ง, ง่ายการพิมพ์ stencil และ squeegee การทําความสะอาดและการเปลี่ยน
3. แผ่นสกรีปเปอร์สามารถปรับก่อนและหลังใบมีด, เพื่อเลือกตําแหน่งการพิมพ์ที่เหมาะสม
4.รวมกับแผ่นพิมพ์รูฟคงที่และ PIN, การติดตั้งและการปรับง่าย, สําหรับการพิมพ์ด้านเดียว, สองด้าน
5.School Edition วิธีการเคลื่อนย้ายเครือเหล็ก, รวมกับพิมพ์ (PCB), X, Y, Z. การปรับขนาดดีสะดวก
6.สามารถตั้งเป็นแบบพิมพ์แบบหนึ่งทางและสองทาง ได้หลายวิธี
7ด้วยฟังก์ชันการนับอัตโนมัติ เพื่ออํานวยความสะดวกในการผลิตสถิติผลิต
8.มุมเล็บที่ปรับได้ เล็บเหล็ก เครื่องขีดยางเหมาะสม
9หน้าจอสัมผัสที่มีฟังก์ชันการรักษาหน้าจอ สามารถปรับเวลาเพื่อปกป้องอายุการใช้งานของจอสัมผัสได้
10การแสดงความเร็วการพิมพ์ สามารถปรับได้
คุณลักษณะและฟังก์ชันของอุปกรณ์
1.1 การใช้มอเตอร์ความแม่นยําเยอรมันและการนําเส้นตรง การพิมพ์ของตัวถือ scraper มีแนวโน้มที่จะมั่นคงมากขึ้น
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 ความดันไฟฟ้าเข้าทั้งหมด: 220V 50/60Hz เฟสเดียว การบริโภคพลังงาน 100W การแสดงสถานะการทํางานออนไลน์
1.4 ฐานการพิมพ์สามารถยกขึ้น 450 และติดตั้ง, ทําให้มันสะดวกสําหรับการบรรทุกและการปลดของ scraper และการทําความสะอาดเครือเหล็ก;
ฐานการพิมพ์ 1.5 สามารถเคลื่อนย้ายไปข้างหน้าและติดตั้งได้ ทําให้มันง่ายที่จะตรงกับตําแหน่งของรูปแบบเครือเหล็กเพื่อบรรลุผลการพิมพ์ที่ดีกว่า
แขนรองรับกรอบ 1.6 mesh สามารถปรับซ้ายและขวาแยกกัน เหมาะสําหรับช่วงการพิมพ์ 300-1550mm
แพลตฟอร์มพิมพ์แบบโมดูล 1.7 มีสล็อตคงที่และ PIN การตั้งตําแหน่ง ที่สามารถเปลี่ยนได้อย่างรวดเร็วและหาได้ง่าย เหมาะสําหรับการทํางานในพื้นฐานแบบมีทั้งด้านเดียวและสองด้าน
1.8 วิธีการตรวจสอบใช้การเคลื่อนไหวแขนรองรับกรอบ Mesh เพื่อประสานงานกับการแก้ไขและปรับ X, Y และ Z ของวัสดุพิมพ์ (platens)ทําให้การแก้ไขสะดวกและง่าย;
1.9 รับรองการควบคุม Mitsubishi PLC การควบคุมการสัมผัสอินเตอร์เฟซมนุษย์-เครื่อง ด้วยตัวเลือกการพิมพ์แบบเดียว/หลายครั้ง รวมถึงวิธีการทํางานด้วยมือหรืออัตโนมัติ
1.10 ที่นั่งของเครื่องฉีดสามารถปรับไปและกลับได้ และเครื่องฉีดพิมพ์สามารถปรับได้ ตามความต้องการในการพิมพ์สินค้า
1.11 โดยใช้กระบอก Xingchen และสวิทช์ความใกล้ชิดแม่เหล็ก, เตียงทํางานเคลื่อนย้ายไปและกลับ, และพื้นผิวการพิมพ์สามารถบรรลุความแม่นยําของ + 0.001mm ในสถานที่;
1.12 ใช้ความดันอากาศ 4-6 kg/cm2, พื้นที่โต๊ะพิมพ์ 300x400mm และ 450x450mm (เหมาะสําหรับขนาดใหญ่) ความแม่นยําการพิมพ์ +0.02mm, ความซ้ําของเครื่อง +0.02mm;
1.13 อุปกรณ์ที่มีฟังก์ชันนับอัตโนมัติและการตั้งค่าความถี่ เพื่ออํานวยความสะดวกให้กับสถิติการผลิต
ปริมาตรเทคนิค | |
หน้าที่ |
หน่วยนี้ใช้ในการพิมพ์ผสม solder บนบอร์ด PCB |
ขนาดโต๊ะพิมพ์ | 300×400mm ((หรือตามความต้องการ) |
ขนาดกรอบ | 370×470 มิลลิเมตร 420×520 มิลลิเมตร 550×650 มิลลิเมตร |
ขนาด PCB | 50x50 ~ 300 × 400 มม. |
ความหนาของ PCB | 0.2 - 5.0 มิลลิเมตร |
ตําแหน่งการพิมพ์ | การตั้งตําแหน่ง PCB ภายนอกหรือ Pin |
การปรับความละเอียดของแผ่นเตียง | หน้า/หลัง ± 10 มิลลิเมตร R/L ± 10 มิลลิเมตร |
ความแม่นยําในการพิมพ์ | ± 0.02 มม. |
ความแม่นยําที่ซ้ํา | ± 0.05 มม. |
ขั้นต่ําระยะห่าง | 0.35 มม. |
ความดันอากาศ | 4-6Kgf/Cm2 |
พลังงานไฟฟ้า | 220V 50/60Hz 100W |
รายละเอียด | ||||
ตัวอย่างหมายเลข |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
ขนาด PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
ขนาดตาเหล็ก (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
ขนาดโต๊ะพิมพ์ (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
ขนาดเครื่อง (L × W × H) มม. | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960×760×1700 |
น้ําหนัก | 260 กิโลกรัม | 300 กิโลกรัม | 340 กิโลกรัม | 380 กิโลกรัม |
