| ขั้นต่ำ: | 1 ชุด |
| ราคา: | USD 3800-5000 Per SET |
| บรรจุภัณฑ์มาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 10-20 วันทำงาน |
| วิธีการชำระเงิน: | L / C, T / T, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 100ชุด/เดือน |
คำอธิบาย

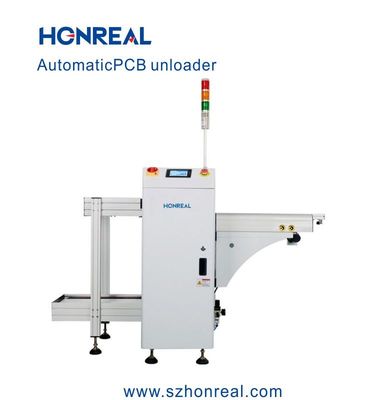

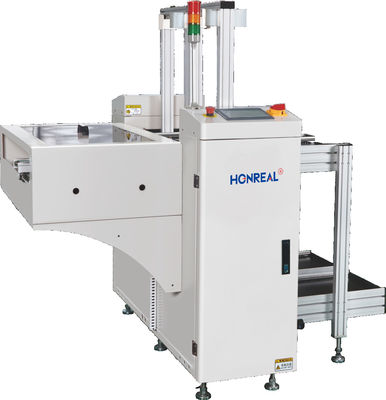

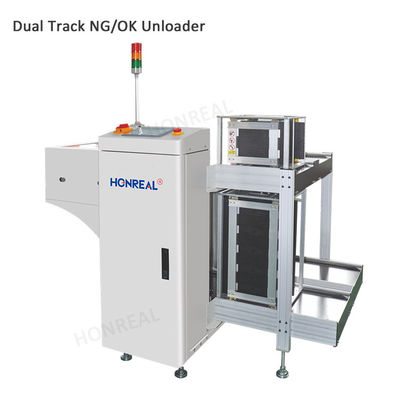

อุปกรณ์นี้ใช้สำหรับการรับแผงวงจร PCB ในสายการผลิต SMT และเหมาะสำหรับการรับแผงวงจร NG และแผงวงจร OK หลังจากการตรวจสอบ AOI หลังจากการบัดกรีแบบ Reflow
คุณสมบัติ
1. การควบคุมด้วย PLC + หน้าจอสัมผัส ยี่ห้อดัง ใช้งานง่าย
2. การออกแบบโครงสร้างที่แข็งแรง
3. ตัวจับยึดลมด้านบนและด้านล่างช่วยให้กล่องใส่วัสดุอยู่ในตำแหน่งที่ถูกต้อง
4. การออกแบบเส้นทางก๊าซพิเศษช่วยให้มั่นใจได้ว่าแผง PCB จะไม่ถูกดัน
5. มีสัญญาณ SMEMA
พารามิเตอร์ทางเทคนิค | |
| ฟังก์ชัน | อุปกรณ์นี้ใช้หลัง AOI โดยรับสัญญาณ AOI และจัดเก็บแผงวงจร NG และ OK โดยอัตโนมัติแยกกัน |
ความหนา PCB | ขั้นต่ำ 0.6 มม. |
จำนวนแมกกาซีน | ขนส่งขึ้น: 1 ชิ้น, ขนส่งลง: 2 ชิ้น (หรือปรับแต่งได้) |
การเลือกระยะห่างขั้นบันได | 1-4 (ระยะห่างขั้นบันได 10 มม.) |
เวลาโหลด PCB | ประมาณ 6 วินาที |
เวลาเปลี่ยนแมกกาซีน | ประมาณ 30 วินาที |
ทิศทางการขนส่ง | ซ้ายไปขวา / ขวาไปซ้าย (เลือกได้) |
ความสูงในการขนส่ง | 900 ± 20 มม. (หรือปรับแต่งได้) |
แรงดันลม | 4-6 บาร์, สูงสุด 30 ลิตร/นาที |
แหล่งจ่ายไฟ | 100-230V AC (ปรับแต่งได้) เฟสเดียว, สูงสุด 300V/A |
ข้อมูลจำเพาะ | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| ขนาด PCB (ยาว*กว้าง) ~ (ยาว*กว้าง) มม. | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| ขนาดเครื่อง (ยาว*กว้าง*สูง) มม. | 1700*1450*1200 | 1950 × 1610 × 1200 | 2210 × 1730 × 1200 | 2210 × 1870 × 1200 |
| ขนาดแมกกาซีน (ยาว*กว้าง*สูง) มม. | 355*320*563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| น้ำหนัก | 150 กก. | 180 กก. | 210 กก. | 250 กก. |
เราคือใคร?
Shenzhen Honreal Technology Co.,Ltd เป็นองค์กรเทคโนโลยีชั้นสูงระดับชาติ เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายอุปกรณ์ SMT ให้บริการแก่บริษัทอิเล็กทรอนิกส์ชั้นนำ 500 อันดับแรกของโลก ทุนจดทะเบียนของบริษัทคือ 5 ล้านบาท มีทีมเทคนิคที่มีประสบการณ์และความสามารถด้านนวัตกรรมทางเทคนิคที่ยอดเยี่ยม การสร้างห่วงโซ่อุปทานผลิตภัณฑ์และทีมบริการที่ดีขึ้น และตอบสนองความต้องการของลูกค้าที่แตกต่างกันคือเป้าหมายระยะยาวของเรา เราจะตอบสนองความต้องการของลูกค้าโดยการทำความเข้าใจลูกค้า การให้ความสำคัญกับลูกค้าเป็นอันดับแรก และการให้บริการที่มีคุณค่า
การรับรอง
การบรรจุ
ติดต่อเรา
| บริษัท | Shenzhen Honreal Technology CO.,Ltd. |
| ที่อยู่ | เลขที่ 15 ถนน Shangnan Hongma, ถนน Shajing, เขต Baoan, เซินเจิ้น, มณฑลกวางตุ้ง, จีน |
| โทรศัพท์ | +86755 2302 0279 |
| แฟกซ์ | +86 755 2330 6782 |
| รหัสไปรษณีย์ | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| อีเมล: | Monica@szhonreal.com |
วิดีโอ
วิดีโอ
วิดีโอ
|
|
