| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| standard packaging: | กล่องไม้ |
| Delivery period: | 10-20 วันทำงาน |
| payment method: | L / C, T / T, เวสเทิร์นยูเนี่ยน |
| Supply Capacity: | 100ชุด/เดือน |

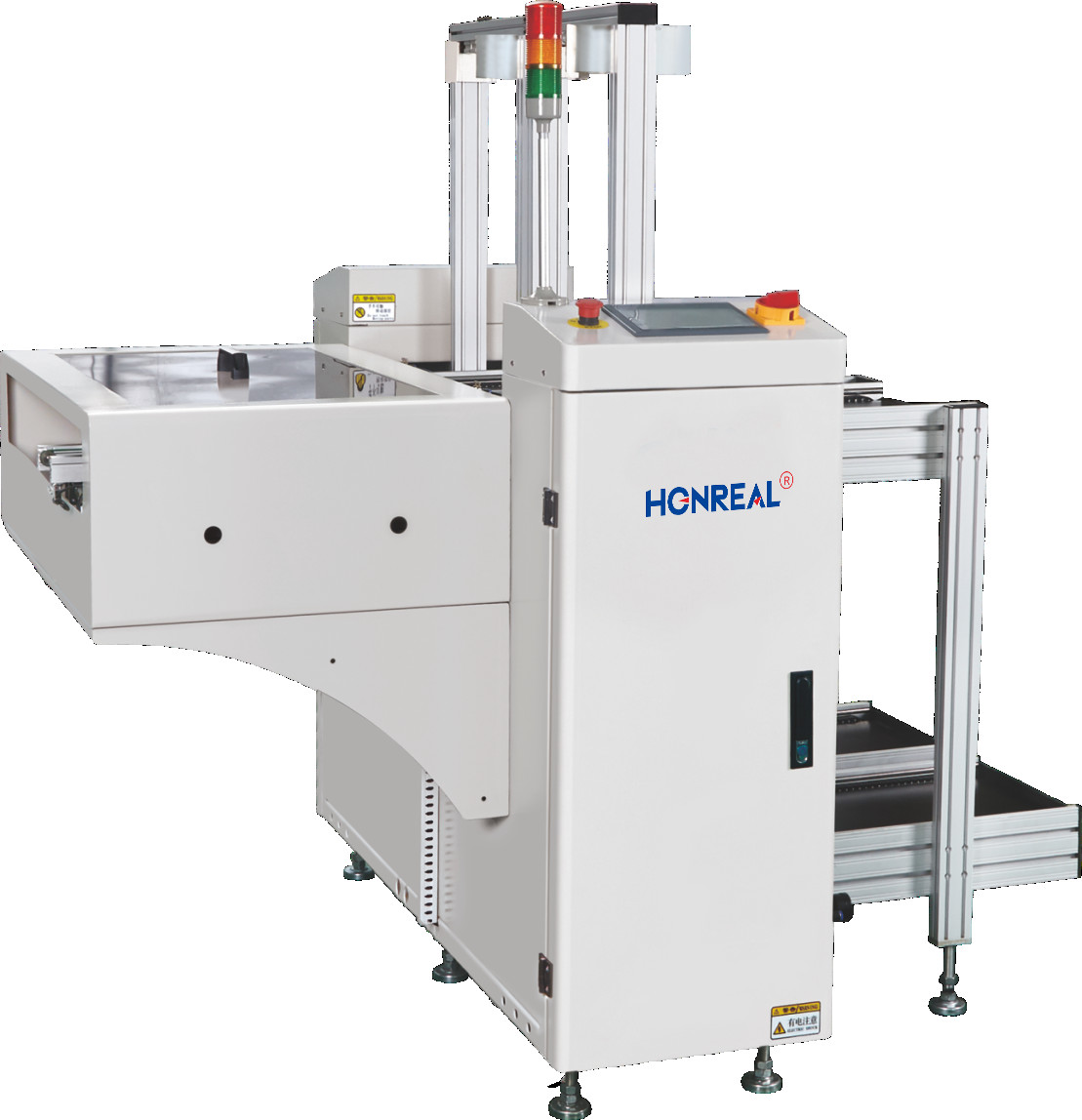

เครื่องจัดการ PCB แบบอัตโนมัติที่ปรับแต่งได้ NG OK Magazine Dual Track Unloader พร้อม SMEMA สำหรับสายการประกอบ SMT
คำอธิบาย
อุปกรณ์นี้ใช้สำหรับการรับบอร์ด PCB ของสายการผลิต SMT และเหมาะสำหรับการรับบอร์ด NG และบอร์ด OK หลังจากเครื่องบัดกรีแบบ Reflow AOI
คุณสมบัติ
1. การควบคุม PLC+หน้าจอสัมผัสของ Panasonic ใช้งานง่าย
2. ออกแบบด้วยโครงสร้างที่มั่นคง
3. แคลมป์ลมด้านบนและด้านล่างช่วยให้มั่นใจได้ถึงตำแหน่งของกล่องวัสดุอย่างแม่นยำ
4. การออกแบบเส้นทางก๊าซพิเศษช่วยให้มั่นใจได้ว่าแผง PCB จะไม่ถูกดัน
5. พร้อมสัญญาณ SMEMA
|
พารามิเตอร์ทางเทคนิค |
|
| ฟังก์ชัน | อุปกรณ์นี้ใช้หลัง AOI โดยรับสัญญาณ AOI, NG และ OK PCB จะถูกจัดเก็บแยกกันโดยอัตโนมัติ |
|
ความหนาของ PCB |
ต่ำสุด 0.6 มม. |
|
จำนวนนิตยสาร |
ขนส่งขึ้น: 1 ชิ้น, ขนส่งลง: 1 ชิ้น (หรือปรับแต่ง) |
|
เลือกระยะพิทช์ |
1-4 (ระยะพิทช์ 10 มม.) |
|
เวลาในการโหลด PCB |
ประมาณ 6 วินาที |
|
เวลาเปลี่ยนนิตยสาร |
ประมาณ 30 วินาที |
|
ทิศทางการขนส่ง |
ซ้ายไปขวา/ขวาไปซ้าย (อุปกรณ์เสริม) |
|
ความสูงในการขนส่ง |
900±20 มม. (หรือปรับแต่ง) |
|
แรงดันลม |
4-6 บาร์, สูงสุด 30 ลิตร/นาที |
|
แหล่งจ่ายไฟ |
100-230V AC (ปรับแต่ง) เฟสเดียว, สูงสุด 300V/A |
|
ข้อมูลจำเพาะ |
||||
|
รุ่น |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| ขนาด PCB (ยาว*กว้าง) ~ (ยาว*กว้าง) มม. | (50x50)~(350x250) | (50x50)~(455x330) | (50x50)~(530x390) | (50x50)~(530x460) |
| ขนาดเครื่อง (ยาว*กว้าง*สูง) มม. | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| ขนาดนิตยสาร (ยาว*กว้าง*สูง) มม. | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| น้ำหนัก | 150 กก. | 180 กก. | 210 กก. | 250 กก. |
รายละเอียด
เวิร์คช็อปการผลิต
เราคือใคร?
Shenzhen Honreal Technology Co., Ltd. เป็นองค์กรเทคโนโลยีชั้นสูงระดับชาติที่ได้รับการยกย่อง ซึ่งทุ่มเทให้กับการวิจัย พัฒนา ผลิต และจำหน่ายอุปกรณ์ SMT เราให้บริการบริษัทอิเล็กทรอนิกส์ 500 อันดับแรกของโลก ด้วยทุนจดทะเบียน 5 ล้าน บริษัทของเรามีทีมงานด้านเทคนิคที่มีประสบการณ์และมีความสามารถพิเศษด้านนวัตกรรมทางเทคนิค วัตถุประสงค์ระยะยาวของเราคือการสร้างห่วงโซ่อุปทานผลิตภัณฑ์และทีมบริการที่ได้รับการปรับปรุง เพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย ด้วยการให้ความสำคัญกับลูกค้าและทำความเข้าใจความต้องการของพวกเขา เรามุ่งมั่นที่จะให้บริการที่มีคุณค่าซึ่งเกินความคาดหมาย
การรับรอง
การบรรจุ
ติดต่อเรา
| บริษัท | Shenzhen Honreal Technology CO.,Ltd. |
| ที่อยู่ | No15,Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China |
| โทรศัพท์ | +86755 2302 0279 |
| โทรสาร | +86 755 2330 6782 |
| รหัสไปรษณีย์ | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| อีเมล: | Monica@szhonreal.com |
