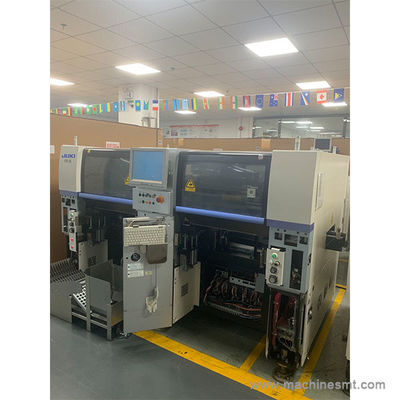

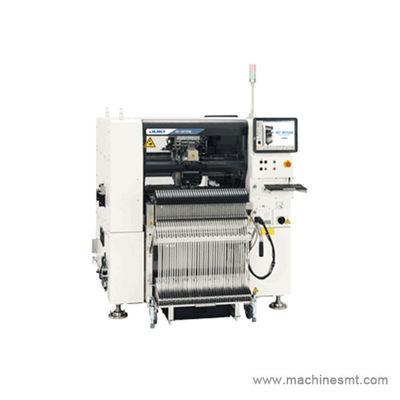

SMT Pick And Place Machine Chip Shooter KE-3010A ใช้เดิมสําหรับสายการผลิต SMT
ลักษณะ
การพัฒนาการต่อเนื่องของซีรีส์ KE
| ชิป | 23ชิป 500CPH (เลเซอร์เซ็นเตอร์ / ออปติมม) 18500CPH (เลเซอร์เซ็นเตอร์ / IPC9850) |
|---|---|
| IC | 9,000CPH (ตัวเลือกมุมมอง / MNVC) |
| ขนาดของแผ่น | ขนาด M (330 × 250 มม.) | ใช่ | |
|---|---|---|---|
| ขนาด L (4FFF10 × 360 มม.) | ใช่ | ||
| ขนาด L-Wide (510×360mm) *1 | ใช่ | ||
| ขนาด XL (610 × 560 มม.) | ใช่ | ||
| การใช้กับ PWB ยาว (ขนาด M) *2 | 650 × 250 มม. | ||
| การใช้งานสําหรับ PWB ยาว (ขนาด L) *2 | 800 × 360 มม. | ||
| การใช้กับ PWB ยาว (L-Wide size) *2 | 1,010 × 360 มม. | ||
| การใช้งานสําหรับ PWB ยาว (ขนาด XL) *2 | 1,210 × 560 มม. | ||
| ความสูงของส่วนประกอบ | 6 มม. | ใช่ | |
| 12 มม. | ใช่ | ||
| ขนาดส่วนประกอบ | การจําแนกเลเซอร์ | 0402 ((01005) ~ □ 33.5 มม | |
| การรับรู้สายตา | กล้องมาตรฐาน |  3mm*3 ~ □33.5mm |
|
| กล้องความละเอียดสูง | 1.0×0.5mm*4 ~ □20mm |
||
| ความเร็วในการวาง | ชิป | ปรับปรุงดีที่สุด | 23,500CPH |
| IPC9850 | 18,500CPH | ||
| IC *5 | 9,000CPH *6 |
||
| ความแม่นยําในการวาง | การจําแนกเลเซอร์ | ± 0.05 มิลลิเมตร (± 3σ) | |
| การรับรู้สายตา | ± 0.04 มม. | ||
| การเข้าของเครื่องอาหาร | Max.160 ในกรณีของเทป 8 มิลลิเมตร (บนเครื่องเลี้ยงเทปสองสายไฟฟ้า) *7 |
||
*1 ขนาด L-Wide เป็นตัวเลือก
*2 การใช้กับ PWB ยาวเป็นแบบเลือก
*3 เมื่อใช้ MNVC (ตัวเลือก)
*4 KE-3010A: เมื่อใช้กล้องระดับความละเอียดสูงและ MNVC ทั้งคู่
*5 ประสิทธิภาพ: ความเร็วในการวาง IC แสดงค่าประมาณที่ได้รับเมื่อเครื่องวาง 36 QFP (100 pin หรือมากกว่า) หรือ BGA องค์ประกอบ (256 ลูกหรือมากกว่า) บนบอร์ดขนาด M(CPH = จํานวนส่วนประกอบที่วางไว้ในหนึ่งชั่วโมง)
*6 ค่าประมาณเมื่อใช้ MNVC และรับส่วนประกอบพร้อมกันกับทุกช่อง
MNVC เป็นตัวเลือกใน KE-3010A
*7 เมื่อใช้เครื่องให้อาหารเทปคู่ไฟฟ้า EF08HD
* PWB ขนาด XL จะ KE-3010
