Fuji Smt ชุดและวางเครื่องจักร Fuji Nxt 3 M3 M6 Smt เครื่องราคา

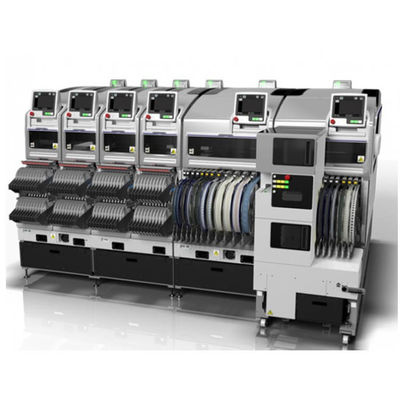

NXT III แพลตฟอร์มการจัดตั้งขนาดใหญ่
NEW NXT III เป็นเครื่องวางแบบแบบจําแนกที่มีประสิทธิภาพสูงและหลายฟังก์ชัน สร้างขึ้นเพื่อความเร็ว มีหุ่นยนต์ XY ที่เร็วขึ้นและเครื่องให้อาหารเทป รวมถึงหัว H24 ใหม่ที่สามารถทําความเร็วถึง 35 กิโลเมตร000 ชิปต่อชั่วโมงNXT III รองรับชิ้นส่วนขนาดเล็กที่สุดที่ใช้ในการผลิตจํานวนมาก ด้วยความแม่นยําในการวาง
ลักษณะ
การ สร้างผล ที่ ดี ขึ้น
โรบอต XY ที่เร็วขึ้น และเครื่องให้อาหารเทปที่เร็วขึ้น รวมถึงกล้องชิ้นส่วน "สายตาบิน" ที่พัฒนาใหม่ ทําให้สามารถวางชิ้นส่วนทุกขนาดและประเภทได้มากขึ้น
หัวความเร็วสูง H24G ใหม่บรรลุ 37,500 cph (ชิปต่อชั่วโมง) (โหมดความสําคัญในการผลิต) ต่อโมดูล, การปรับปรุง 44% จากความเร็วที่เร็วที่สุดของ NXT II.
* ในสภาพที่ฟูจิ
0201 มิลลิเมตร หนุนชิ้นส่วน +/- 0.025 มิลลิเมตร ความแม่นยําในการวาง
รวมถึงการสนับสนุนส่วนเล็กที่สุดที่ใช้ในขณะนี้ในการผลิตจํานวนมาก (0402 มม, 01005 ")NXT III ยังสามารถรับมือกับชิ้นส่วนรุ่นต่อไปที่กําลังไปสู่ตลาด - ชิ้นส่วน 0201 มม..
โดยการปรับปรุงความแข็งแรงของเครื่องจักรและปรับปรุงเทคโนโลยีการควบคุม servo และการจําแนกภาพที่อิสระของมัน Fuji ได้บรรลุความแม่นยําในการวางสําหรับชิปชิปขนาดเล็กของ +/- 0.025 มิลลิเมตรCpk≥1.00)
* ในสภาพที่ฟูจิ
รายละเอียด
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ขนาด PCB ที่ใช้ได้ (LxW) |
48 x 48 mm ถึง 250 x 510 mm (คอนเวียร์คู่) * |
48 x 48 mm ถึง 534 x 510 mm (คอนเวียร์คู่) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ประเภทของชิ้นส่วน |
ขนาดสูงสุด 20 ชนิดของชิ้นส่วน (คํานวณโดยใช้เทป 8 มม.) |
สูงสุด 45 ชนิดของชิ้นส่วน (คํานวณโดยใช้เทป 8 มม.) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ระยะเวลาการบรรจุ PCB |
สําหรับรถขนส่งคู่: 0 วินาที (การทํางานต่อเนื่อง) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ความแม่นยําในการวาง |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ผลผลิต |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ส่วนที่รองรับ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ความกว้างของโมดูล |
320 มม. |
645 มม. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ขนาดของเครื่อง |
L: 1295 มม (M3 III x 4, M6 III x 2) / 645 มม (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ไดนาเฮด ((DX) |
||||
|---|---|---|---|---|
|
จํานวนของจุฬา |
12 |
4 |
1 |
|
|
การผ่าน ((cph) |
25,000 |
11,000 |
4,700 |
|
|
ขนาดของชิ้น |
0402 (01005") ถึง 7.5 x 75 |
1608 (0603") |
1608 (0603") |
|
|
ความแม่นยําในการวาง |
+/- 0.038 (+/- 0.050) มม (3σ) cpk≥1.00* |
+/- 0.040 มิลลิเมตร (3σ) cpk≥1.00 |
+/- 0.030 มิลลิเมตร (3σ) cpk≥1.00 |
|
|
การมีส่วน |
o |
x |
o |
|
|
ส่วน |
เทป |
o |
o |
o |
|
สติก |
x |
o |
o |
|
|
ตะกร้า |
x |
o |
o |
|
|
ระบบจําหน่ายอะไหล่ |
|
|---|---|
|
เครื่องเลี้ยงที่ฉลาด |
การสนับสนุนเทปความกว้าง 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 และ 104 มิลลิเมตร |
|
เครื่องเลี้ยงไม้ |
4 ≤ ความกว้างของชิ้นส่วน ≤ 15 mm (6 ≤ ความกว้างของไม้เท้า ≤ 18 mm), 15 ≤ ความกว้างของชิ้นส่วน ≤ 32 mm (18 ≤ ความกว้างของไม้เท้า ≤ 36 mm) |
|
กล่อง |
ขนาดตู้ที่ใช้ได้: 135.9 x 322.6 mm (มาตรฐาน JEDEC) (Tray Unit-M),276 x 330 mm (Tray Unit-LT),143 x 330 mm (Tray Unit-LTC) |
