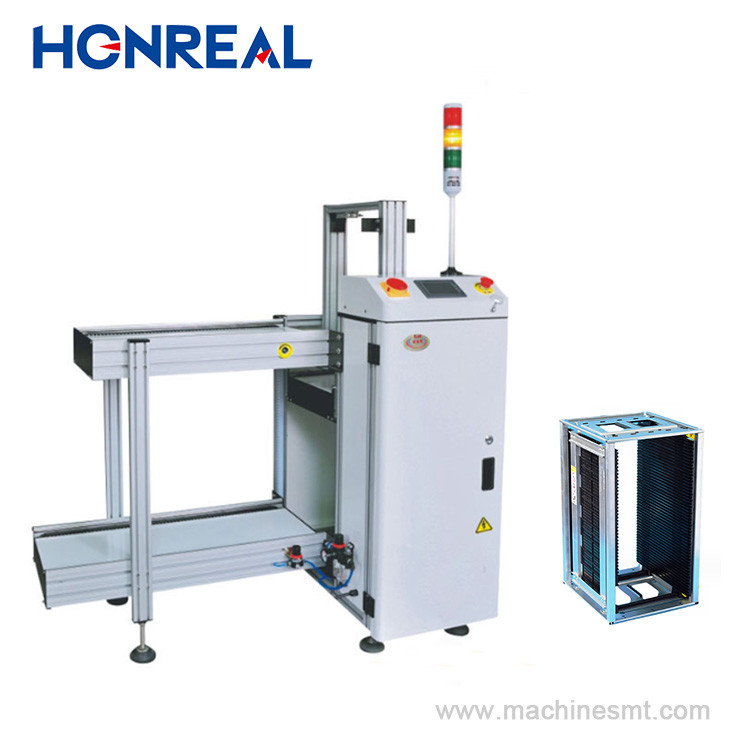

อุปกรณ์ประกอบอิเล็กทรอนิกส์ เครื่องบรรทุก PCB SMT อัตโนมัติ
การนําเสนอผลิตภัณฑ์
1หน่วยนี้ใช้ในการส่ง PCB ออกจากกระดาษไปสู่สายการผลิต SMT
2ระบบควบคุม PLC ที่มั่นคงและน่าเชื่อถือ
3.การใช้งานง่าย อินเตอร์เฟซควบคุมจอสัมผัส LED
4. เครื่องจับลมด้านบนและด้านล่างสามจุดที่ให้บริการสําหรับการจัดตั้งกระจก;
5.การออกแบบแรงผลักดันที่มีประสิทธิภาพสามารถรับประกันว่า PCB ไม่แตก
6ความสามารถในการบรรจุกระจก.3
7.ทิศทางจากซ้ายไปขวามือ หรือจากขวาไปซ้าย ((ไม่จํากัด)
8.การติดตามความผิดพลาดของเครื่องจักรเสมอ
9การออกแบบที่แข็งแรงและมั่นคง
10.SMEMA port เป็นที่เข้ากันได้
| ปริมาตรเทคนิค | |
| หน้าที่ | หน่วยนี้ใช้ในการส่ง PCBs ออกจากกาแฟไปยังสายการผลิต SMT |
| ความหนาของ PCB | นิติ 0.6 มิลลิเมตร |
| หมายเลขคลัง | ขนส่งขึ้น:1pcs, ขนส่งลง:1ps, ((หรือปรับปรุง) |
| เลือกขั้นตอน | 1-4 ((ระยะ 10 มม) |
| ระยะเวลาการบรรจุ PCB | ประมาณ 6 วินาที |
| เวลาเปลี่ยนคลัง | ประมาณ 30 วินาที |
| ทิศทางการขนส่ง | ซ้ายไปขวา/ขวาไปซ้าย ((ไม่จํากัด) |
| ความสูงของการขนส่ง | 900±20mm ((หรือตามความต้องการ) |
| ความดันอากาศ | 4-6 บาร์ MAX 10L/นาที |
| พลังงานไฟฟ้า | 100-230V AC ((ตามความต้องการ) เฟสเดียว MAX 300V/A |
นี่คือรุ่นมาตรฐาน
| รายละเอียด | ||||
| ตัวอย่างหมายเลข | HR-250 | HR-330 | HR-390 | HR-460 |
| ขนาด PCB (L × W) | (50x50) ↓ 350x250) | (50x50)?? ((455x330) | (50x50)?? ((530x390) | (50x50)?? ((530x460) |
| ขนาดเครื่อง (L × W × H) มม. | 1370 × 750 × 1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| ขนาดกระจก (L × W × H) มม. | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| น้ําหนัก | 110 กิโลกรัม | 135 กิโลกรัม | 155 กก. | 175 กิโลกรัม |
