การแพร่หลายของอิเล็กทรอนิกส์หลายฟังก์ชันและความสามารถสูงได้เติบโตอย่างรวดเร็วในพื้นที่ เช่น อุปกรณ์เคลื่อนที่และอิเล็กทรอนิกส์รถยนต์เพราะผลิตภัณฑ์เหล่านี้มักจะมีวาระการใช้งานสั้น, อุปกรณ์การผลิตที่มีความยืดหยุ่นในการตอบสนองการเพิ่มขึ้นในการผลิตจํานวนมากในระยะเวลาที่สั้นและการเปลี่ยนแปลงในความต้องการ

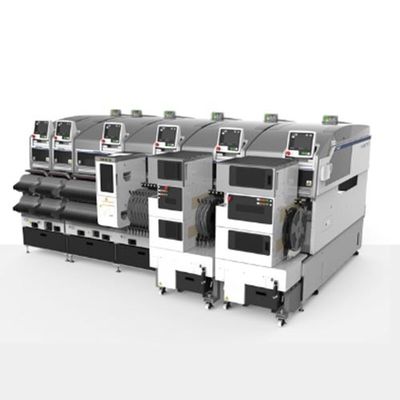

NXT III เป็นเครื่องติดตั้ง SMT แบบโมดูล ที่สามารถให้บริการสายที่ดีที่สุดทุกครั้ง สําหรับโรงงานที่มีการเปลี่ยนแปลงที่频繁สําหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์
รายละเอียด
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ขนาด PCB ที่ใช้ได้ (LxW) | ขนาด 48 x 48 mm ถึง 305 x 610 mm (ขนส่งเดียว) ขนาด 48 x 48 mm ถึง 305 x 510 mm (คอนเวียร์คู่/คอนเวียร์เดียว) ขนาด 48 x 48 mm ถึง 305 x 280 mm (คอนเวียร์คู่/คอนเวียร์คู่) |
ขนาด 48 x 48 mm ถึง 610 x 610 mm (ขนส่งเดียว) ขนาด 48 x 48 mm ถึง 610 x 510 mm (คอนเวียร์คู่/คอนเวียร์เดียว) ขนาด 48 x 48 mm ถึง 610 x 280 mm (คอนเวียร์คู่/คอนเวียร์คู่) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ประเภทของชิ้นส่วน | ขนาดสูงสุด 20 ชนิดของชิ้นส่วน (คํานวณโดยใช้เทป 8 มม.) | สูงสุด 45 ชนิดของชิ้นส่วน (คํานวณโดยใช้เทป 8 มม.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ระยะเวลาการบรรจุ PCB | สําหรับรถขนส่งคู่: 0 วินาที (การทํางานต่อเนื่อง) สําหรับรถขนส่งเดียว: 2.5 sec (การขนส่งระหว่างโมดูล M3 III) 3.4 sec (การขนส่งระหว่างโมดูล M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ความแม่นยําในการวาง (มาตรฐานเครื่องหมายความมั่นใจ) * ความแม่นยําในการวางที่ได้รับจากการทดสอบที่ดําเนินการโดย Fuji |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ผลผลิต * อัตราการผลิตข้างต้นนี้มาจากการทดสอบที่ดําเนินการที่ฟูจิ |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ส่วนที่รองรับ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ความกว้างของโมดูล | 320 มม. | 645 มม. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ขนาดของเครื่อง | L: 1295 มม (M3 III x 4, M6 III x 2) / 645 มม (M3 III x 2, M6 III) W: 1900.2 มม, H: 1476 มม |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ลักษณะสินค้า
ปรับแต่งเส้นตามจุดประสงค์
โมดูล หัวและหน่วยอาหารสามารถรวมกันได้อย่างอิสระ ดังนั้นการตั้งค่าสายที่ดีที่สุดสามารถสร้างได้เสมอ โดยการเปลี่ยนแปลงการตั้งค่าเพื่อให้ตรงกับการเปลี่ยนแปลงในประเภทชิ้นส่วนและรุ่นสินค้า
สามารถขยายความสามารถได้เพียงระดับที่จําเป็น โดยการเพิ่มโมดูลและเปลี่ยนหน่วย
หัวสามารถเปลี่ยนได้ง่าย
หัวสามารถเปลี่ยนได้ง่ายๆ โดยไม่ต้องใช้เครื่องมือ
หัวมีน้ําหนักเบาและดังนั้นสามารถถอนออกโดยง่ายโดยผู้ใช้เครื่องจักรเมื่อจําเป็นต้องดําเนินการบํารุงรักษาหรือแก้ปัญหาในการตอบสนองปัญหา
การใช้งานด้านเดียว
เพียงระยะทางเล็ก ๆ น้อย ๆ เท่านั้นที่เดินทางเพื่อการจัดส่งชิ้นส่วนและการเปลี่ยน เพื่อเส้นทางการทํางานที่ง่าย ๆ ที่ไม่ใช้เวลาหรือความพยายามมากเกินไป
เส้นทางการผลิตสามารถตั้งค่าได้อย่างอิสระในแบบวางแผน เช่น เส้นทางหลังต่อหลังหรือรูป U
การบํารุงรักษาออฟไลน์ เพื่อให้การผลิตทํางานได้สูงสุด
เนื่องจากการเปลี่ยนหน่วยที่ต้องการการบํารุงรักษา กับหน่วยที่ได้รับการบํารุงรักษาอย่างสมบูรณ์แบบ สามารถดําเนินการได้ในระดับผู้ประกอบการ เวลาหยุดทํางานก็สามารถลดลงได้อย่างมากการบํารุงรักษาสามารถดําเนินการออฟไลน์บนหน่วยที่ถอนออกไปในขณะที่การผลิตยังคงทํางาน.
การจัดการไอดี
หัว, ช่องฉีด, และเครื่องให้อาหาร ทั้งหมดถูกควบคุมโดย ID
ข้อมูลการผลิตรายละเอียดสําหรับวัสดุและอุปกรณ์ถูกเก็บไว้ในฐานข้อมูล เพื่อใช้ในการบริหารสาย, การบริหารการบํารุงรักษา และการติดตาม.
อัตโนมัติการปรับขนาด
ผู้ประกอบการเพียงแค่กดปุ่ม START หลังการแลกเปลี่ยนหัว
สามารถดําเนินการต่อได้
