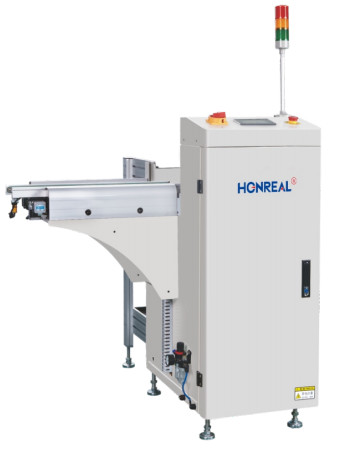

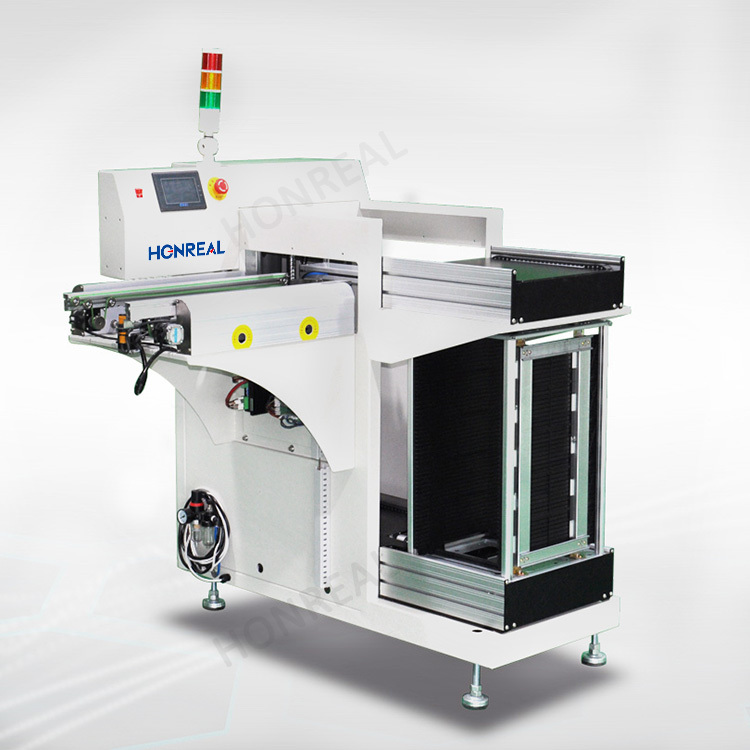

เครื่องขนถ่าย SMT Magazine L Shape อัตโนมัติจากโรงงานจีน พร้อมชั้นวาง Magazine สำหรับสายการประกอบ SMT
บทนำผลิตภัณฑ์:
1. อุปกรณ์นี้ใช้สำหรับรวบรวม PCB ลงในนิตยสารเมื่อสิ้นสุดสายการผลิต SMT
2. ระบบควบคุม PLC ที่เสถียรและเชื่อถือได้
3. อินเทอร์เฟซควบคุมหน้าจอสัมผัส LED ใช้งานง่าย
4. แคลมป์นิวเมติกสามจุดด้านบนและด้านล่างสำหรับการจัดตำแหน่งนิตยสาร
5. การออกแบบแรงขับดันที่มีประสิทธิภาพสามารถทำให้มั่นใจได้ว่า PCB ไม่แตกหัก
6. ความสามารถในการโหลดนิตยสาร 2 ฉบับ
7. ทิศทางจากซ้ายไปขวาหรือขวาไปซ้าย (อุปกรณ์เสริม)
8. เครื่องตรวจสอบข้อผิดพลาดเสมอ
9. การออกแบบที่แข็งแกร่งและมั่นคง;
10. พอร์ต SMEMA เข้ากันได้
แอปพลิเคชัน
ใช้ในส่วนท้ายของสายการผลิต SMT และ AI ไม่จำเป็นต้องสัมผัสแผง PCB ด้วยมือเพื่อปกป้องแผง PCB ได้ดีขึ้น เครื่องขนถ่าย PCB จะรวบรวม PCB จากสายการผลิตไปยังนิตยสาร PCB โดยอัตโนมัติ นอกจากนี้ยังสามารถตั้งค่าฟังก์ชันของการเริ่มต้นแผ่นดันชั้น/แผ่นดันชั้น เครื่องนี้มีฟังก์ชันต่างๆ เช่น ความแม่นยำในการยกสูง การนับอัตโนมัติ สัญญาณเตือนข้อผิดพลาด การแจ้งข้อมูลการเตือนภัย ฯลฯ เป็นอุปกรณ์ที่จำเป็นสำหรับการตระหนักถึงระบบอัตโนมัติเต็มรูปแบบ
|
พารามิเตอร์ทางเทคนิค |
|
| ฟังก์ชัน | อุปกรณ์นี้ใช้สำหรับรวบรวม PCB ลงในนิตยสารเมื่อสิ้นสุดสายการผลิต SMT |
|
ความหนาของ PCB |
Min0.6mm |
|
จำนวนนิตยสาร |
ขนส่งขึ้น: 1 ชิ้น, ขนส่งลง: 1 ชิ้น (หรือปรับแต่ง) |
|
เลือกระยะพิทช์ |
1-4 (ระยะพิทช์ 10 มม.) |
|
เวลาในการโหลด PCB |
ประมาณ 6 วินาที |
|
เวลาเปลี่ยนนิตยสาร |
ประมาณ 30 วินาที |
|
ทิศทางการขนส่ง |
ซ้ายไปขวา/ขวาไปซ้าย (อุปกรณ์เสริม) |
|
ความสูงในการขนส่ง |
900±20mm (หรือปรับแต่ง) |
|
แรงดันลม |
4-6 บาร์, MAX10L/นาที |
|
แหล่งจ่ายไฟ |
100-230V AC (ปรับแต่ง) เฟสเดียว, MAX 300V/A |
|
ข้อมูลจำเพาะ |
||||
|
รุ่น |
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| ขนาด PCB (ย x ก) ～ (ย x ก) มม. | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| ขนาดเครื่อง (ย x ก x ส) มม. | 1180×1130×1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
| ขนาดนิตยสาร (ย x ก x ส) มม. | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| น้ำหนัก | 170 กก. | 150 กก. | 170 กก. | 185 กก. |
เราคือใคร?
Shenzhen Honreal Technology Co.,Ltd เป็นองค์กรเทคโนโลยีชั้นสูงระดับชาติที่เชี่ยวชาญด้านการวิจัยและพัฒนาอุปกรณ์ smt การผลิต การขาย บริการสำหรับบริษัทอิเล็กทรอนิกส์ 500 อันดับแรกของโลก ทุนจดทะเบียนของบริษัทคือ 5 ล้านบาท มีทีมงานด้านเทคนิคที่มีประสบการณ์และความสามารถด้านนวัตกรรมทางเทคนิคที่ยอดเยี่ยม การสร้างห่วงโซ่อุปทานผลิตภัณฑ์และทีมบริการที่ดีขึ้น และตอบสนองความต้องการของลูกค้าที่แตกต่างกันคือเป้าหมายระยะยาวของเรา เราจะตอบสนองความต้องการของลูกค้าโดยการทำความเข้าใจลูกค้า ให้ความสำคัญกับลูกค้าเป็นอันดับแรก และให้บริการที่มีคุณค่า
การรับรอง
การบรรจุ
