| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $3600-5800/SET |
| บรรจุภัณฑ์มาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 10-20 วันทำงาน |
| วิธีการชำระเงิน: | L / C, T / T, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 100ชุด/เดือน |

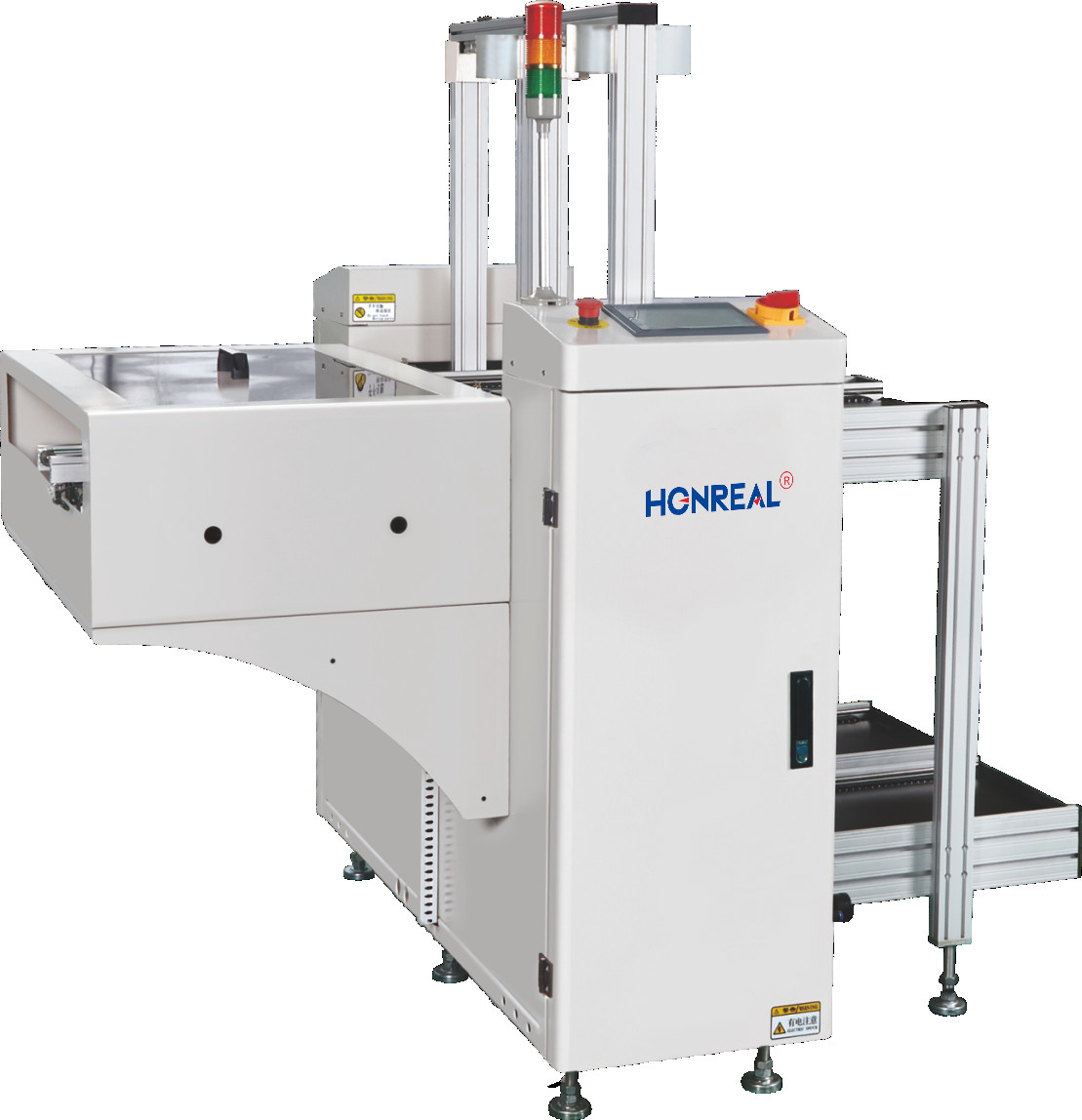

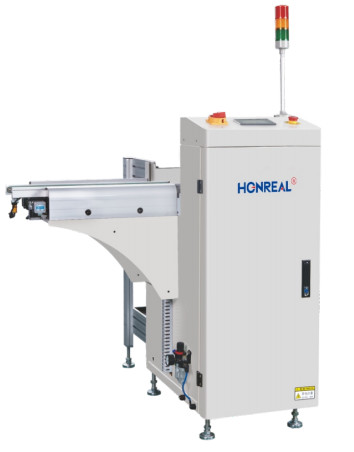

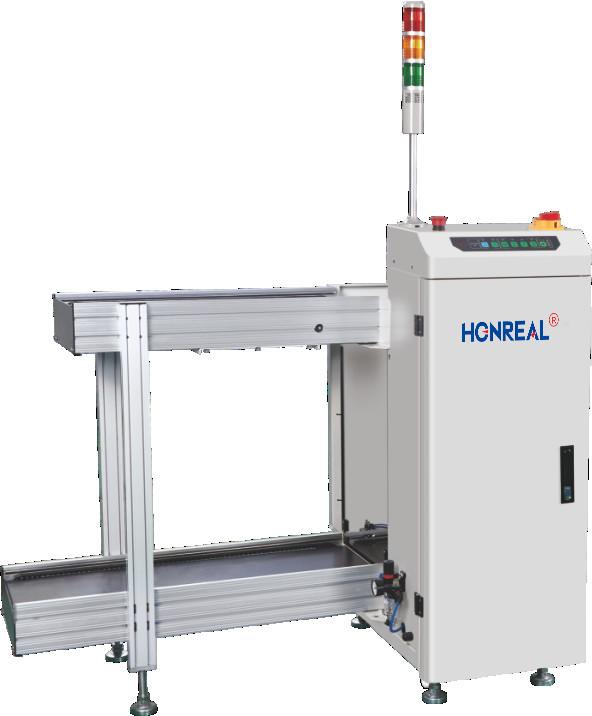

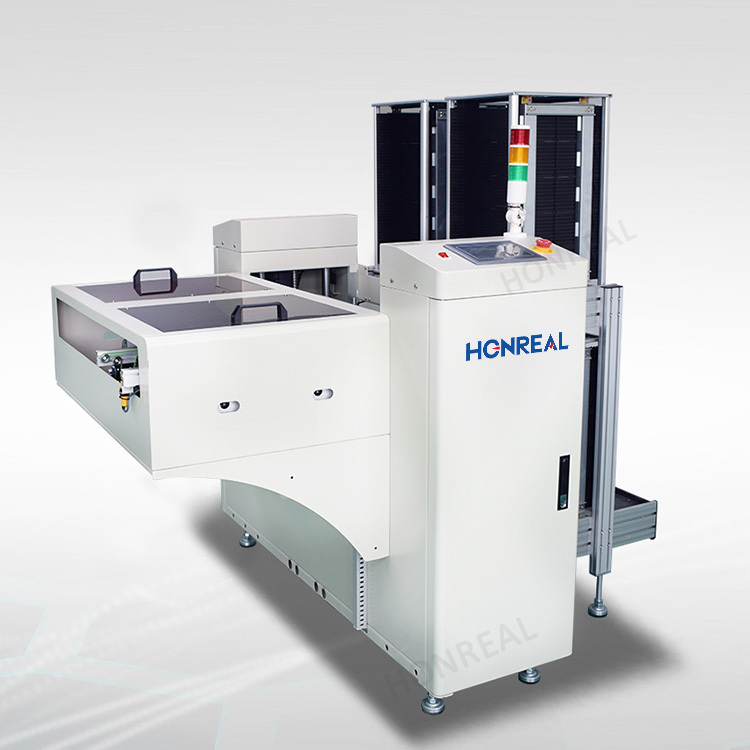

เครื่องโหลดอัตโนมัติ SMT ของจีนสำหรับ PCB NG & OK พร้อมรางคู่สำหรับเครื่อง AOI
คำอธิบาย
อุปกรณ์นี้ใช้สำหรับการรับแผงวงจร PCB ในสายการผลิต SMT และเหมาะสำหรับการรับแผงวงจร NG และแผงวงจร OK หลังจากการตรวจสอบ AOI หลังเครื่องบัดกรีแบบรีโฟลว์
คุณสมบัติ
1. การควบคุมด้วย PLC + หน้าจอสัมผัสของแบรนด์ ใช้งานง่าย
2. การออกแบบโครงสร้างที่แข็งแรง
3. แคลมป์ลมด้านบนและด้านล่างช่วยให้มั่นใจได้ถึงตำแหน่งของกล่องวัสดุอย่างแม่นยำ
4. การออกแบบเส้นทางก๊าซพิเศษช่วยให้มั่นใจได้ว่าแผง PCB จะไม่ถูกผลัก
5. พร้อมสัญญาณ SMEMA
|
พารามิเตอร์ทางเทคนิค |
|
| ฟังก์ชัน | อุปกรณ์นี้ใช้หลัง AOI โดยรับสัญญาณ AOI และจัดเก็บ PCB NG และ OK โดยอัตโนมัติแยกกัน |
|
ความหนา PCB |
ขั้นต่ำ 0.6 มม. |
|
จำนวนแมกกาซีน |
ขนส่งขึ้น: 1 ชิ้น, ขนส่งลง: 1 ชิ้น (หรือปรับแต่งได้) |
|
การเลือกระยะห่างขั้นบันได |
1-4 (ระยะห่างขั้นบันได 10 มม.) |
|
เวลาโหลด PCB |
ประมาณ 6 วินาที |
|
เวลาเปลี่ยนแมกกาซีน |
ประมาณ 30 วินาที |
|
ทิศทางการขนส่ง |
ซ้ายไปขวา / ขวาไปซ้าย (เลือกได้) |
|
ความสูงในการขนส่ง |
900 ± 20 มม. (หรือปรับแต่งได้) |
|
แรงดันลม |
4-6 บาร์, สูงสุด 30 ลิตร/นาที |
|
แหล่งจ่ายไฟ |
100-230V AC (ปรับแต่งได้) เฟสเดียว, สูงสุด 300V/A |
|
ข้อมูลจำเพาะ |
||||
|
หมายเลขรุ่น |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| ขนาด PCB (ยาว*กว้าง) ~ (ยาว*กว้าง) มม. | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| ขนาดเครื่อง (ยาว*กว้าง*สูง) มม. | 1700*1450*1200 | 1950 × 1610 × 1200 | 2210 × 1730 × 1200 | 2210 × 1870 × 1200 |
| ขนาดแมกกาซีน (ยาว*กว้าง*สูง) มม. | 355*320*563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| น้ำหนัก | 150 กก. | 180 กก. | 210 กก. | 250 กก. |
รายละเอียด

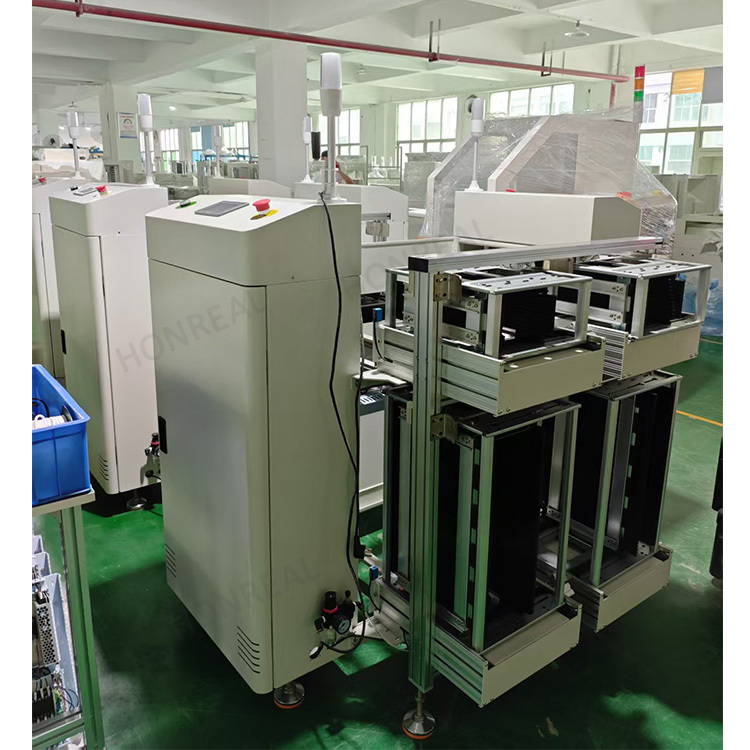

โรงงานผลิต
เราคือใคร?
Shenzhen Honreal Technology Co., Ltd. ได้รับการยอมรับว่าเป็นองค์กรเทคโนโลยีขั้นสูงระดับชาติ โดยมุ่งเน้นการวิจัย พัฒนา ผลิต และจำหน่ายอุปกรณ์ SMT ให้บริการแก่บริษัทอิเล็กทรอนิกส์ชั้นนำทั่วโลก รวมถึงบริษัทที่ติดอันดับ 500 อันดับแรก บริษัทมีทุนจดทะเบียน 5 ล้านหยวน นับตั้งแต่ก่อตั้ง Honreal ยังคงมุ่งมั่นในการพัฒนาเทคโนโลยี โดยถือว่าคุณภาพเป็นสิ่งสำคัญต่อการดำรงอยู่ เน้นการวิจัยและพัฒนาอิสระ แสวงหานวัตกรรมอย่างไม่หยุดยั้ง ด้วยความพยายามอย่างต่อเนื่อง บริษัทจึงได้รับสิทธิบัตรสิ่งประดิษฐ์เทคโนโลยีขั้นสูงหลายฉบับ
การรับรอง
การบรรจุ
ติดต่อเรา
| บริษัท | Shenzhen Honreal Technology CO.,Ltd. |
| ที่อยู่ | เลขที่ 15 ถนน Shangnan Hongma, ถนน Shajing, เขต Baoan, เซินเจิ้น, มณฑลกวางตุ้ง, จีน |
| โทรศัพท์ | +86755 2302 0279 |
| แฟกซ์ | +86 755 2330 6782 |
| รหัสไปรษณีย์ | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| อีเมล: | Monica@szhonreal.com |
